媒体中心

Media Center

新品Tech-5366:稳定无机物的新高度

2025-06-23 作者:泰格助剂 浏览数:

Tech-5366作为泰格新一代超分散剂,尽可能避免上述基团的加入和污染,在先进聚合技术加持下,耐黄变性能较其他酸性分散剂明显更强,分子结构稳定!

一、泰格Tech-5366为什么稳定?

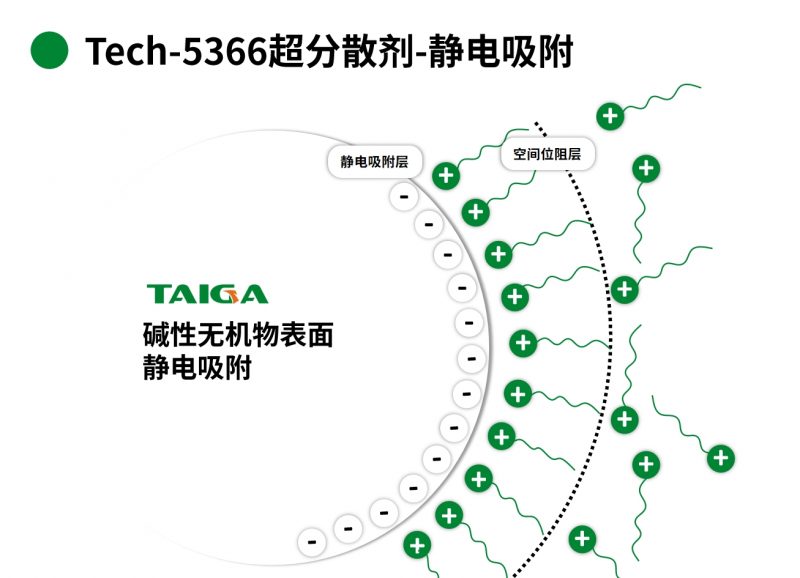

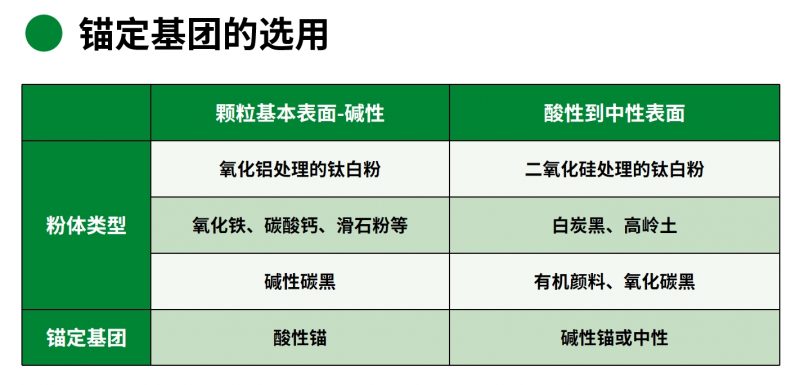

Tech-5366是一种含酸性基团的改性聚酯共聚物,该产品基于泰格最新聚酯合成工艺打造,作为新一代高性能超分散剂,且此类聚合物分散剂市面少有。一般碱性无机物表面带负电荷的氧经由头部基团电离,与Tech-5366酸性基团相互吸附,稳定包裹在颜料表面。

01、酸性基团的精准锚定​

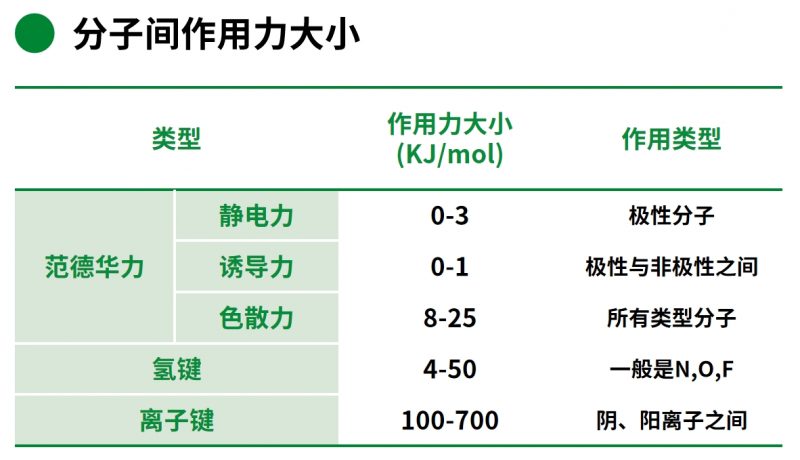

不同于市面常规聚酯分散剂的胺锚定基团,泰格Tech-5366的酸性基团在溶剂中电离带负电,能通过静电引力与无机颜料表面(通常带正电,如钛白粉、铁红)形成离子键吸附,吸附能是一般氢键的5-10倍,大大避免储存期的粉体絮凝情况发生。

02、改性聚酯链的立体防御

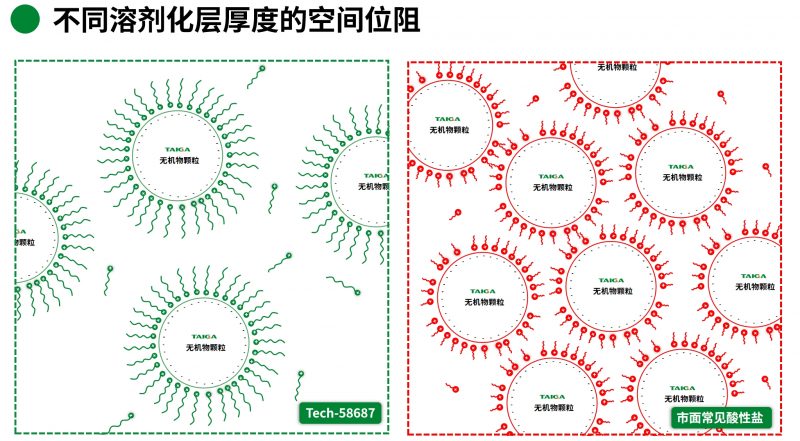

溶剂化层是分散剂吸附在颗粒表面后,其亲溶剂链段在介质中伸展形成的保护层,通过空间位阻效应阻止颗粒团聚。其厚度直接影响分散稳定性,一般认为溶剂化层需达到8–9 nm以上才能有效抵抗范德华力,防止絮凝。在高温条件下,稳定难度随无机物颗粒细度的下降呈现指数级上升。

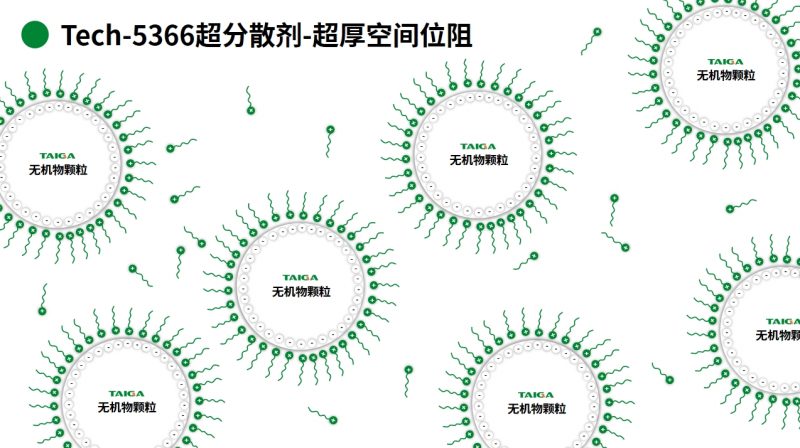

Tech-5366聚酯长链在溶剂中充分伸展,配合其大分子量,可在无机粉体表面形成更厚的溶剂化层,通过熵排斥效应(空间位阻)阻止颜料粒子靠近,位阻效率进一步提升,有效抑制布朗运动。空间位阻比电荷排斥更耐电解质干扰,高温、研磨高剪切力下依旧保持产品的性能不失效。

03、嵌段共聚物的智能响应​​

得益于泰格先进聚合物合成技术,Tech-5366实现了结构上的分子级分区域设计,分子量分布更窄,稳定性更佳。实现在液相中锚定段与溶剂化段互不干扰,实现效率最大化,并且能在浆料中能动态调节链段构象,适应不同极性溶剂。,不仅适应不同极性溶剂,在液相转固相时,对分散剂的动态平衡至关重要:

高温反粗、动态平衡差          动态平衡好高温反粗、动态平衡差          动态平衡好高温反粗、动态平衡差          动态平衡好

(左)高温反粗、动态平衡差          (右)动态平衡好



二、泰格Tech-5366稳定性实

01、哑光聚酯氨基漆

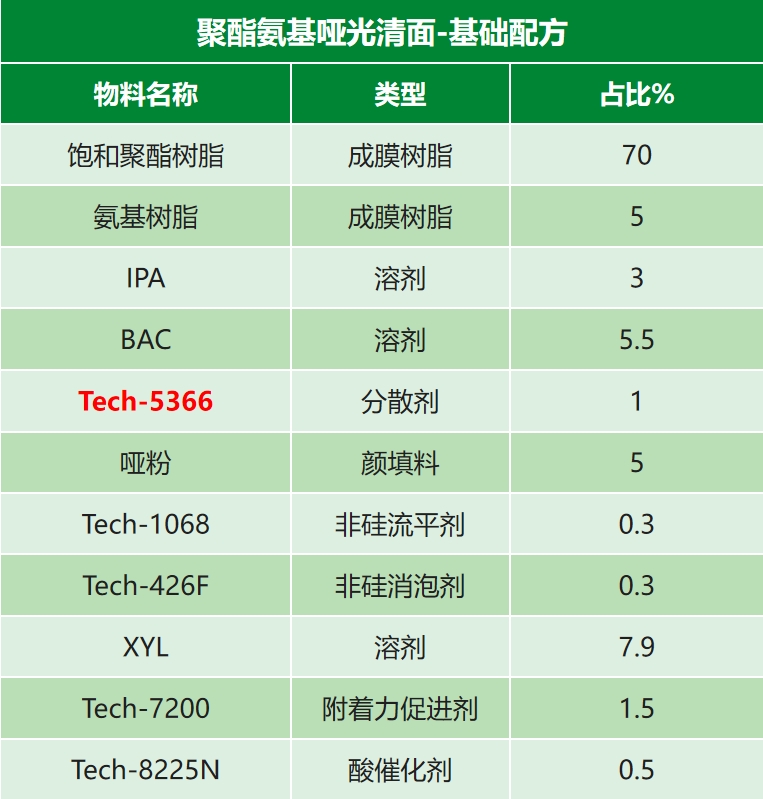

我们选用聚酯氨基树脂体系中分散哑粉,采用180℃烘烤30min长时间高温固化工艺,重点对比含Tech-5366的液体涂料在经过50℃热储存7天后(模拟长期储存或运输环境)的表现,测试基础配方如下:

热储存前后对比如下:

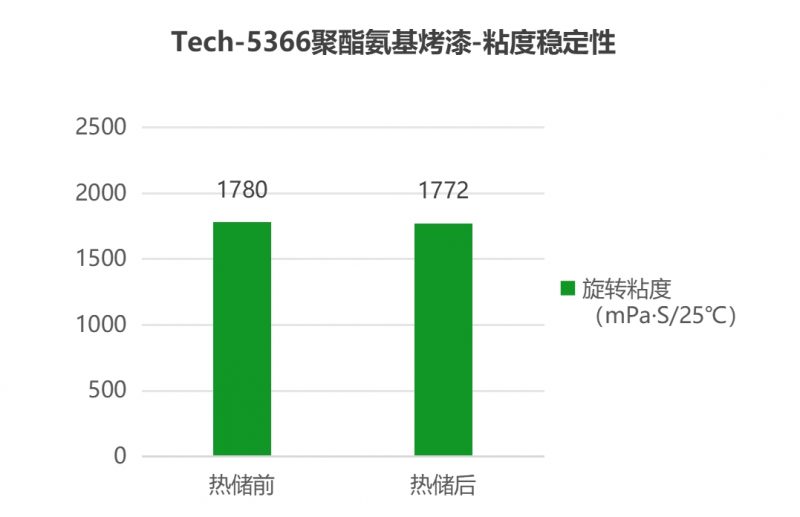

1)、粘度稳定:配方中1% Tech-5366实现热储前后粘度变化小于0.5%,粘度稳定。

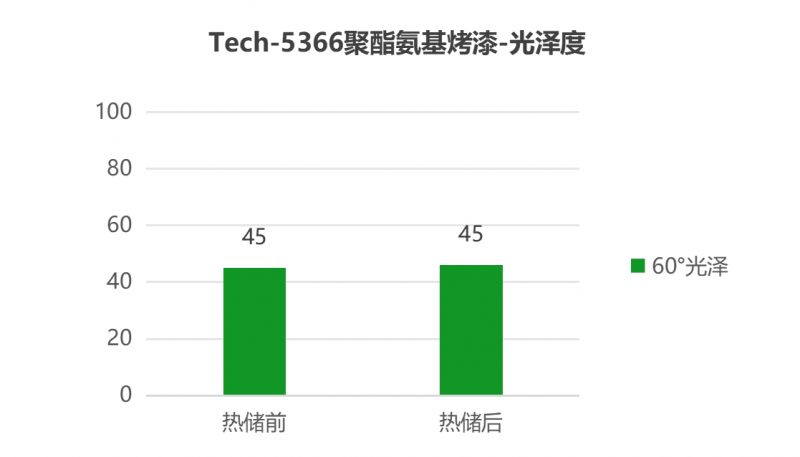

2)消光效果稳定:配方中1% Tech-5366热储前后光泽度不变,消光效果稳定。

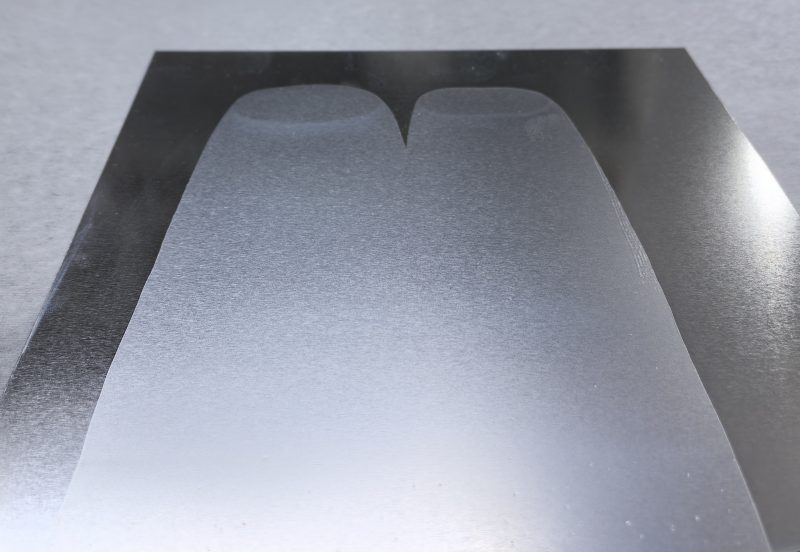

3)板面效果稳定:将含Tech-5366的涂料刮涂在马口铁片,经180℃/30min,板面流平性优异,哑粉排列好,无白点,热储前后板面保持一致,板面效果稳定。

热储前(左)         热储后(右)

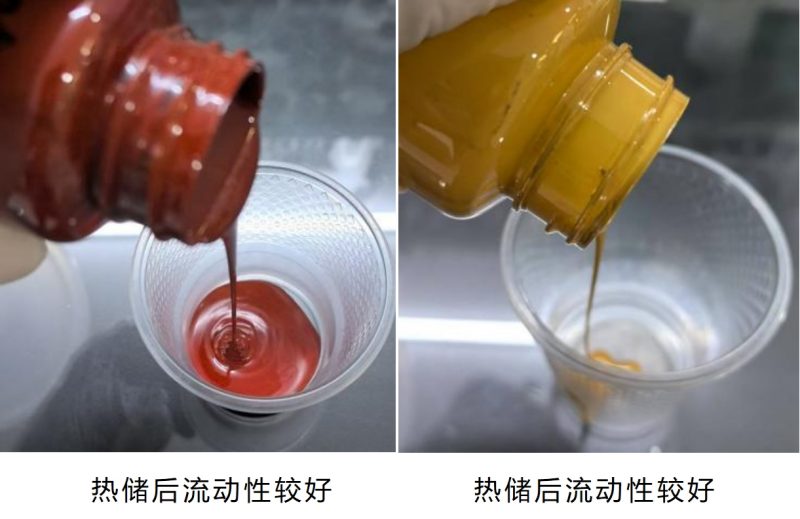

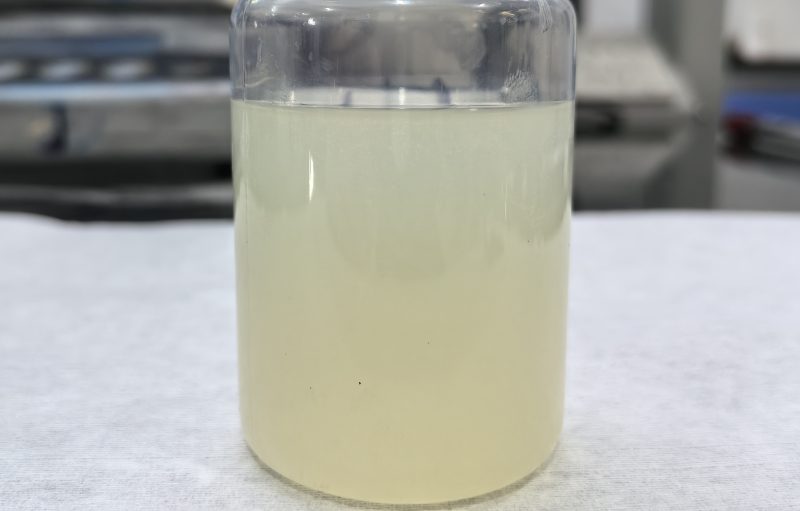

4)、储存稳定不分层:热储后无明显分层和沉降/结块,具有很好的储存稳定。

(热储存一周 无沉降分层)



02、饱和聚酯白浆

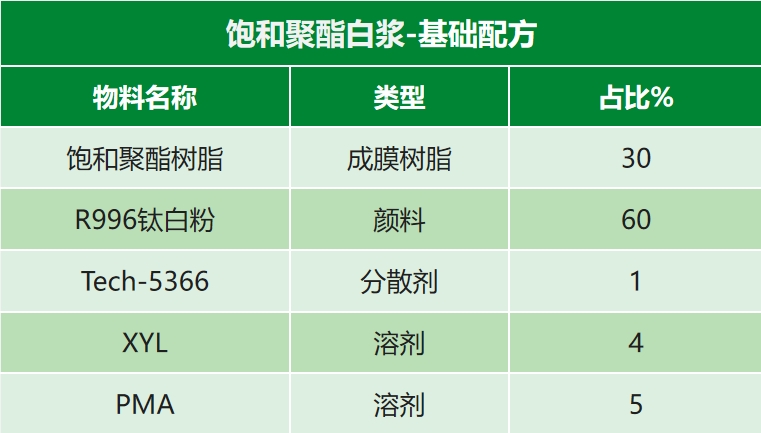

我们选用聚酯树脂体系中分散钛白粉,采用长时间高温固化工艺,重点对比含Tech-5366的液体涂料在经过50℃热储存7天后(模拟长期储存或运输环境)的表现,测试基础配方如下:

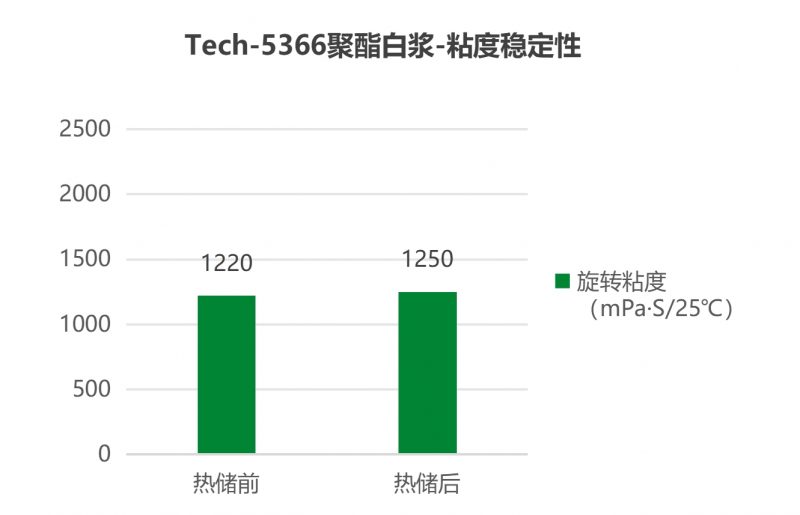

1)、粘度稳定: Tech-5366实现60%钛白浆热储前后粘度变化小于0.5%,粘度稳定。

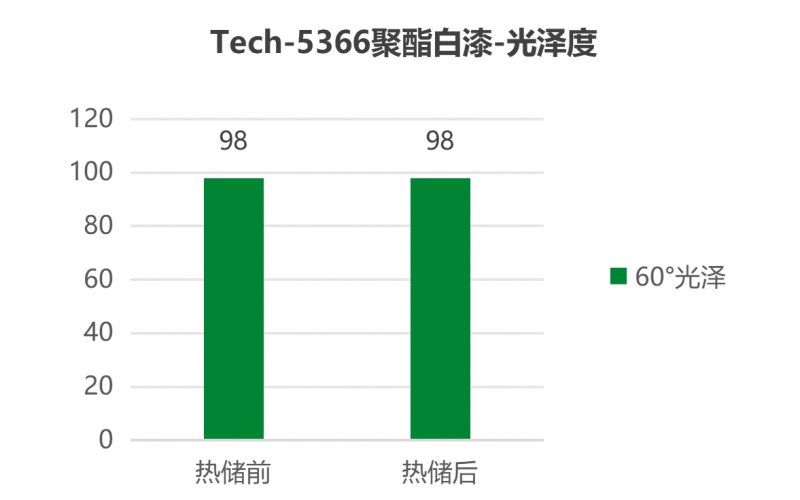

2)光泽度稳定:Tech-5366实现60%钛白浆热储前后光泽度不变。

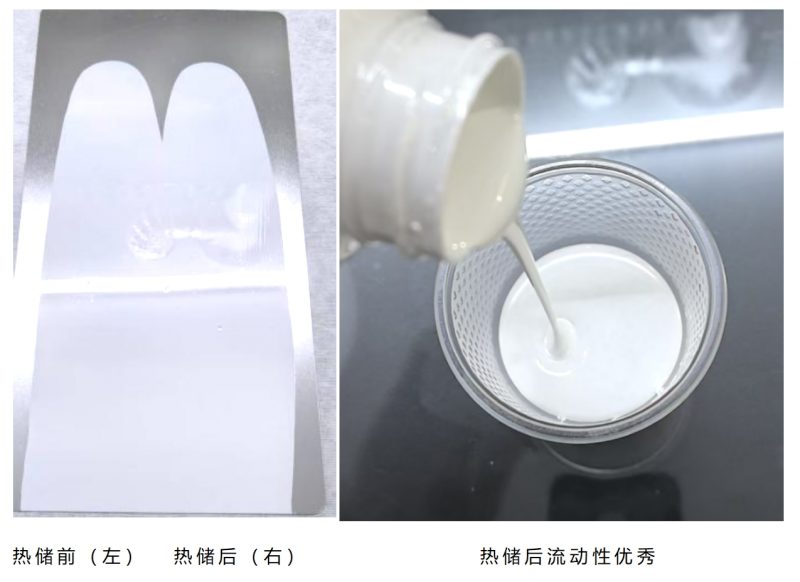

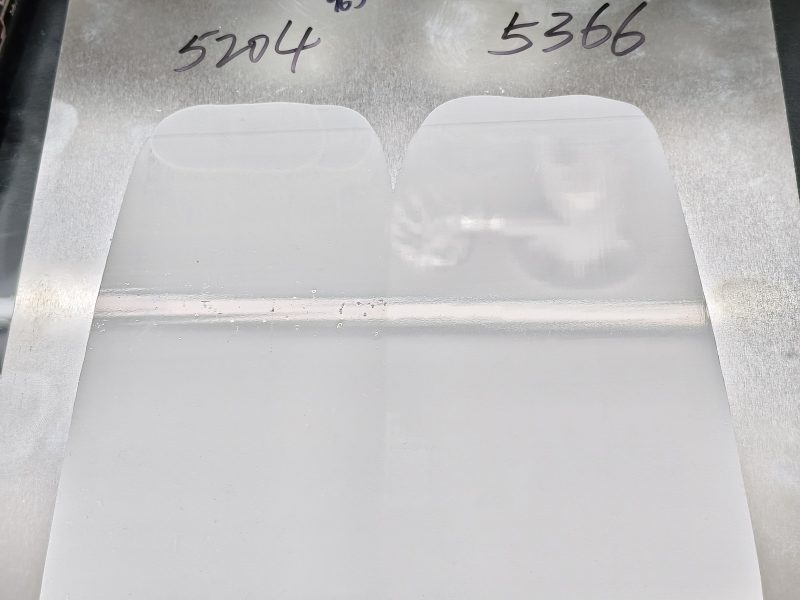

3)板面效果稳定:将含Tech-5366的涂料刮涂在马口铁片,高温固化后,板面效果优异,白度高,热储前后白度保持一致,板面效果稳定。



将含Tech-5366的涂料刮涂在马口铁片,高温固化后,板面效果优异,白度高,热储前后白度保持一致,板面效果稳定。



03、饱和聚酯铁系颜料浆

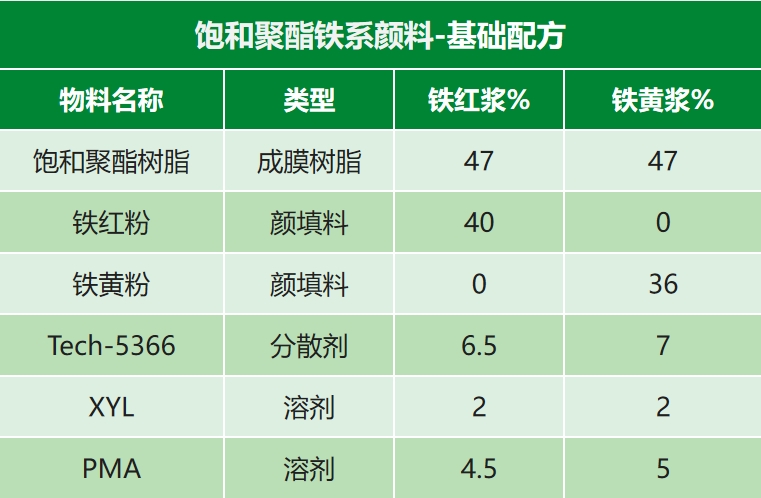

我们选用饱和聚酯树脂体系中分散氧化铁红、氧化铁黄,采用180℃+30min高温固化工艺,重点对比含Tech-5366的液体涂料在经过50℃热储存7天后(模拟长期储存或运输环境)的表现,测试基础配方如下:

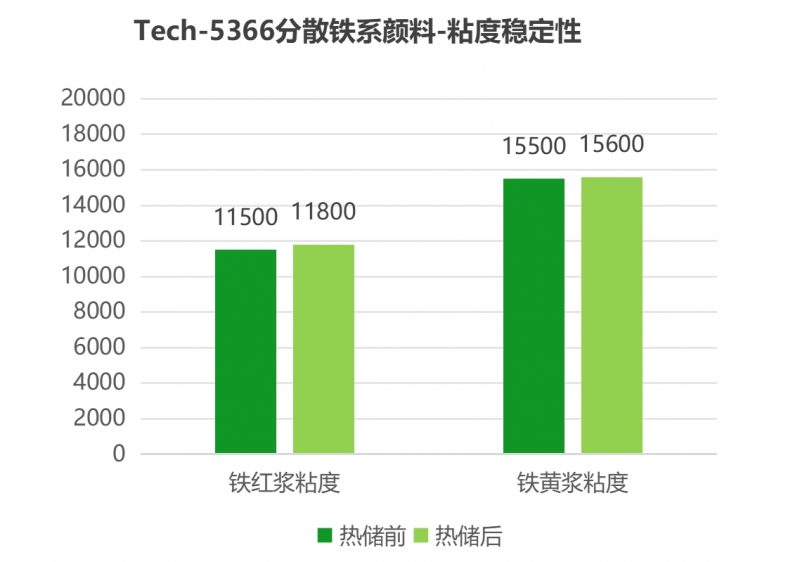

1)粘度稳定:Tech-5366分散铁系颜料热储前后粘度变化小于0.5%,粘度稳定

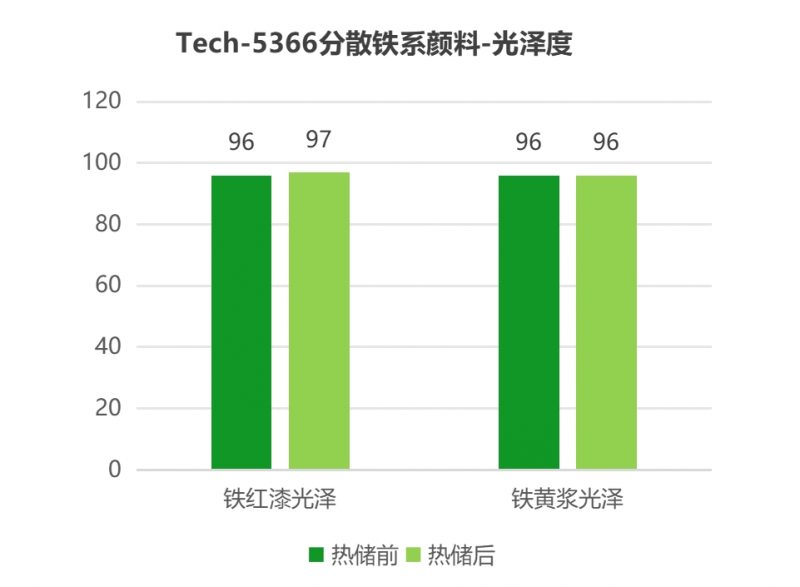

2)光泽度稳定:Tech-5366分散铁系颜料热储前后涂料板面效果基本不变

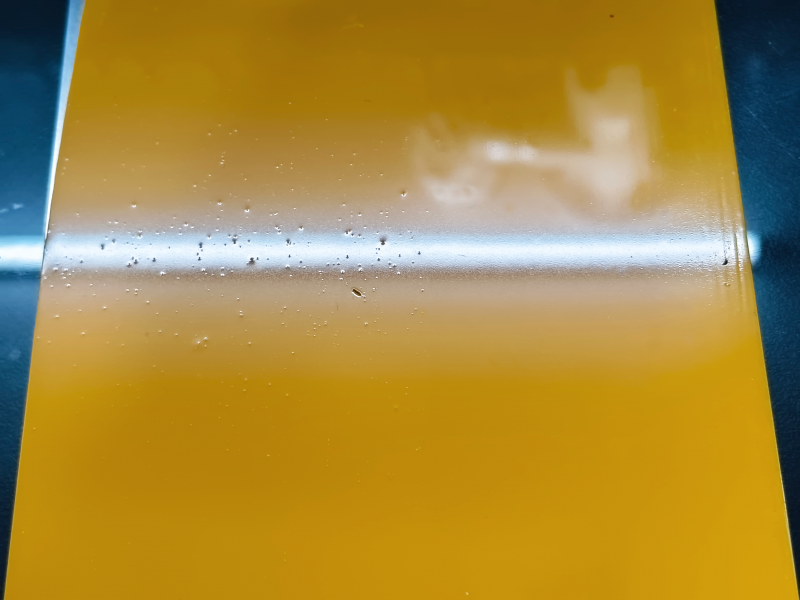

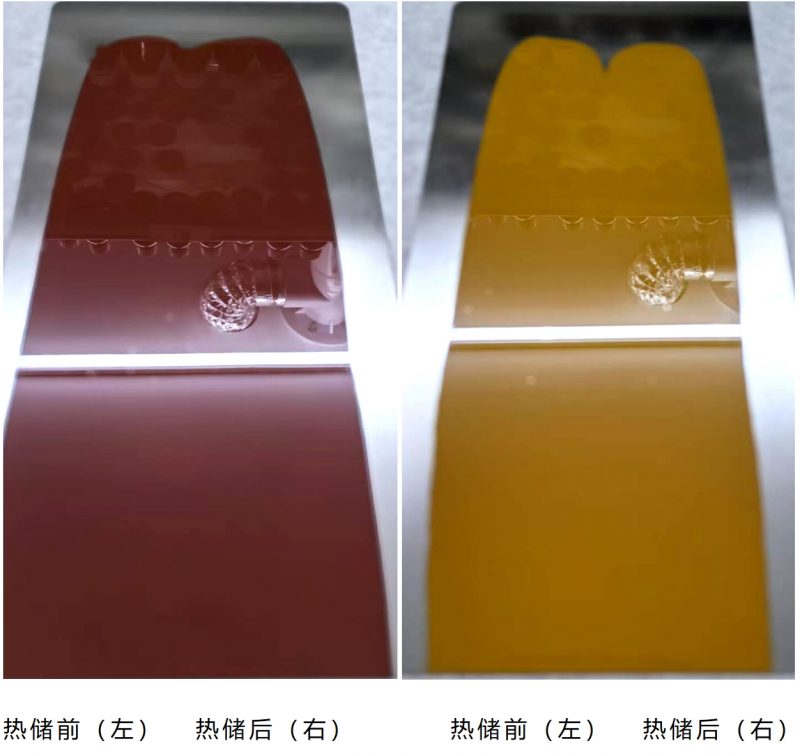

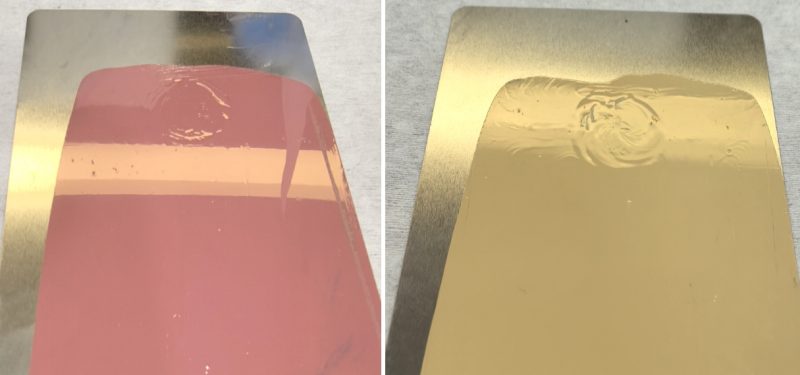

3)板面效果稳定:将含Tech-5366的涂料刮涂在马口铁片(湿膜40um),180℃高温固化30分钟后,板面效果优异,热储前后板面保持一致,板面效果稳定。

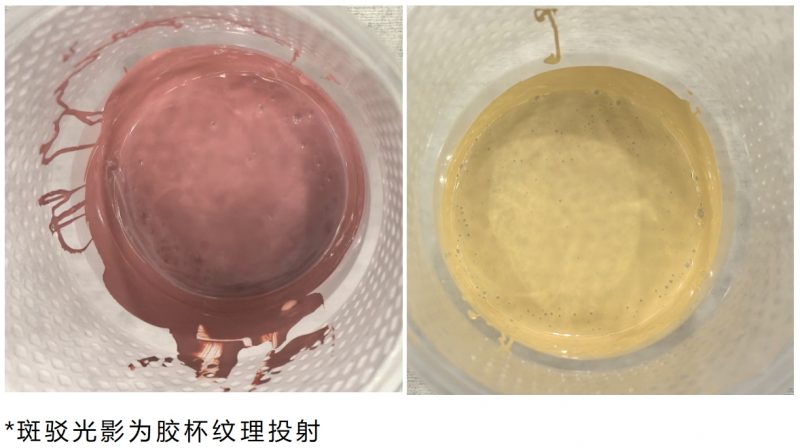

4)抗浮色性能稳定:取10克饱和聚酯白浆和1克饱和铁系颜料浆搅拌均匀后,放置一周测试浮色情况,铁红漆指研色差△E≤0.2,铁黄漆指研色差△E=≤0.35罐内目视无明显浮色,抗浮色性能稳定。



三、产品自身的耐黄变

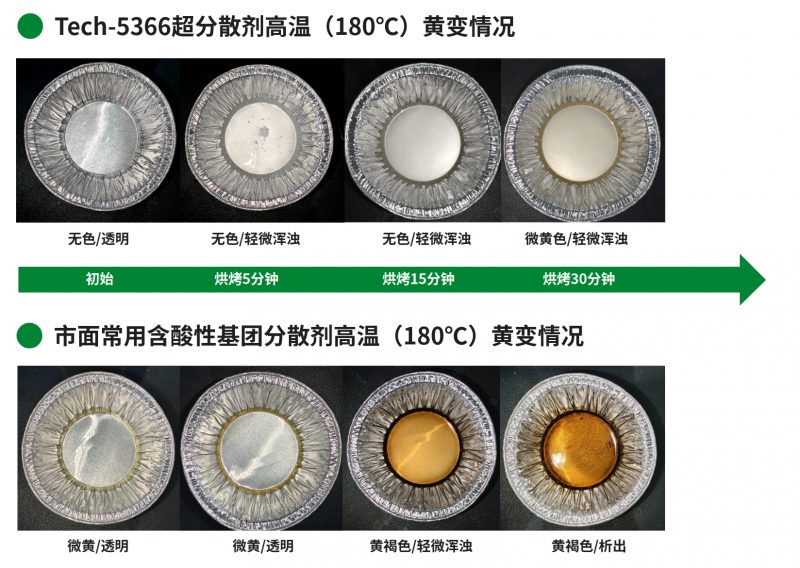

为了不影响白度,不少客户在应用实验前,会测试分散剂自身在高温下的黄变情况,以用于初步筛选钛白分散剂。为此,泰格助剂统计了分散剂高温下容易黄变的主要的3种结构性原因:

Tech-5366作为泰格新一代超分散剂,尽可能避免上述基团的加入和污染,在先进聚合技术加持下,耐黄变性能较其他酸性分散剂明显更强,分子结构稳定!

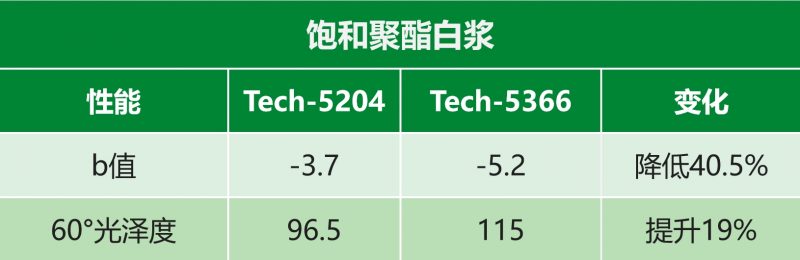

相比铵盐类分散剂,Tech-5366做出来的白色涂料b值更低(b=-5.2),更具蓝相,目视白度显著提高,光泽度提高(115°)。



四、总结

Tech-5366作为泰格新一代高性能聚酯分散剂,通过酸性基团与无机粉体形成强力离子键吸附(吸附能达氢键5-10倍),并利用改性聚酯长链构建更厚的溶剂化层,通过空间位阻抵御高温、高剪切力及电解质干扰,实现超强稳定。

Tech-5366在严苛应用中表现卓越,特别适合分散钛白、铁系颜料。热储前后粘度变化<0.5%,粘度稳定、光泽度稳定,抗浮色稳定。

​ Tech-5366兼具环保与白度提升,不含PFAS、苯类溶剂及有机锡,赋予漆膜蓝相白,显著提升光泽度,且产品本身耐黄变性能较好,适合高温固化工艺浆料。









推荐新闻

查看全部 >>
