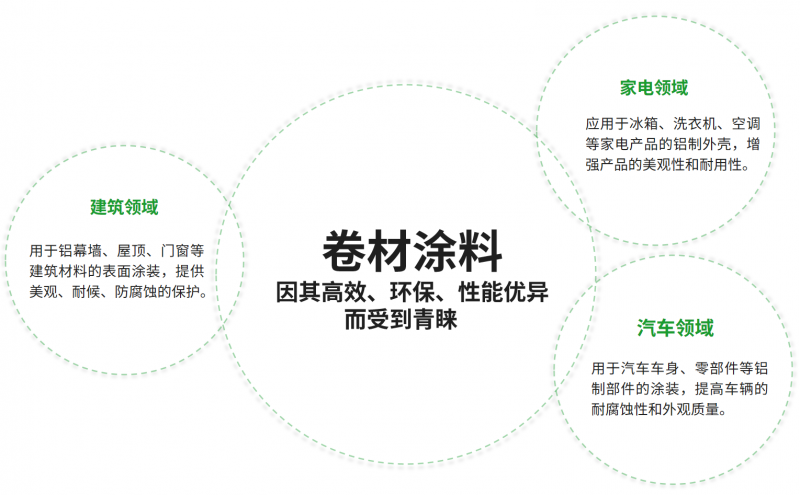

卷材涂料具有涂装速度快、涂层均匀且质量稳定的生产效率与质量优势，在长期经济效益上看，预涂工艺降低了整体成本，涂层耐久性好，使用寿命长，减少了维护费用，其应用领域主要为：建筑、家电、汽车领域。
卷材涂层需要在严苛的户外环境和复杂的加工场景中保持稳定。一个核心矛盾在于耐候性与柔韧性难以兼顾—提供耐候性的树脂往往刚性较强，而高柔韧性的树脂耐候性通常较差。此外，涂层与金属基材的热膨胀系数差异，在极端温度变化下易导致微裂纹，影响防腐效果。可通过助剂来改善上述问题。

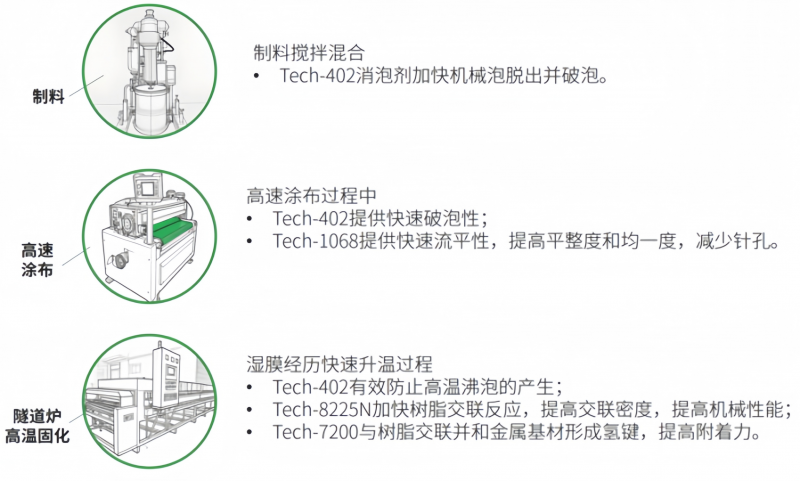

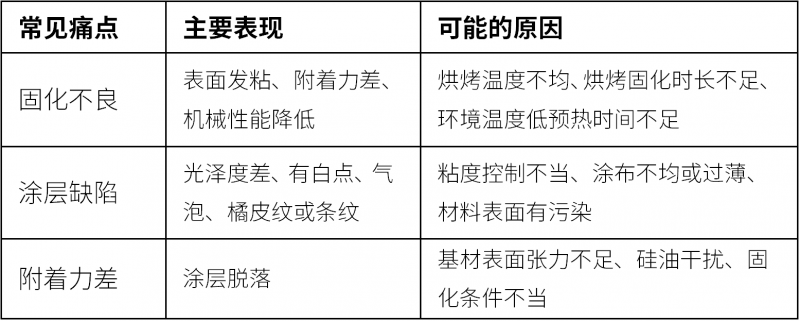

卷材光油常见一些典型问题，尤其在涂料上线后，高速涂布使得问题被凸显，主要包括以下三大痛点：
在整个涂料制备和辊涂工艺过程中掺杂着许多变量，而对配方性能冗余的考量，正是高级工程师/配方师的经验和技巧，得益于泰格助剂对行业应用的丰富经验，我们将协助您解决上述问题，提供助剂向的行业解决方案展示。

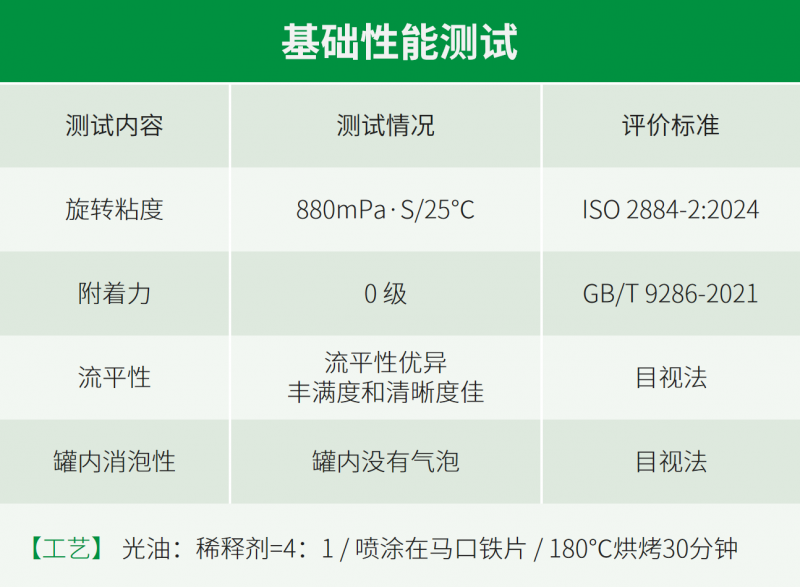

该方案可有效解决卷材烤漆光油表面发粘、附着力差、抗冲击差等固化不良问题，以及光泽度、气泡、条纹等涂层缺陷问题。

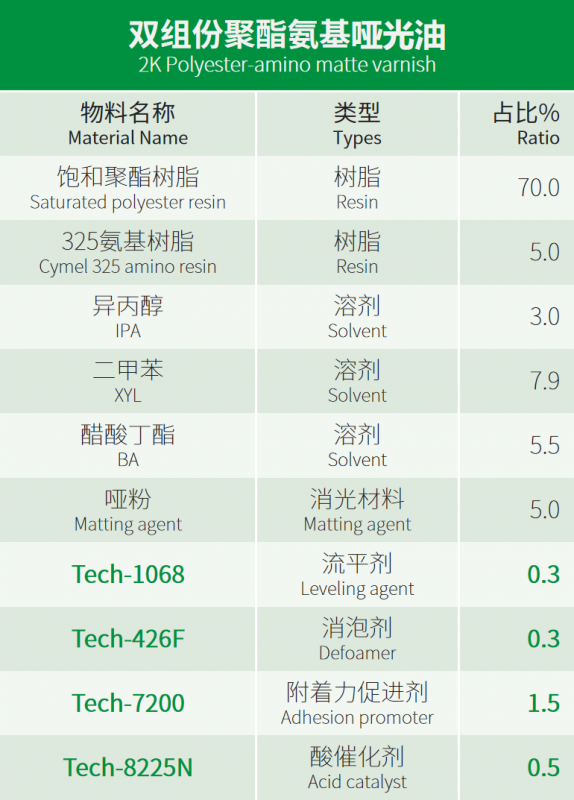

哑光油与光油相比，哑粉的存在会导致卷材涂料的稳泡性增强，哑粉（如二氧化硅）是多孔性微粒，有这大的比表面积和吸附性，能稳定气泡液膜，导致漆膜内部气泡无法顺利脱去，进而在漆膜表面形成“痱子”。

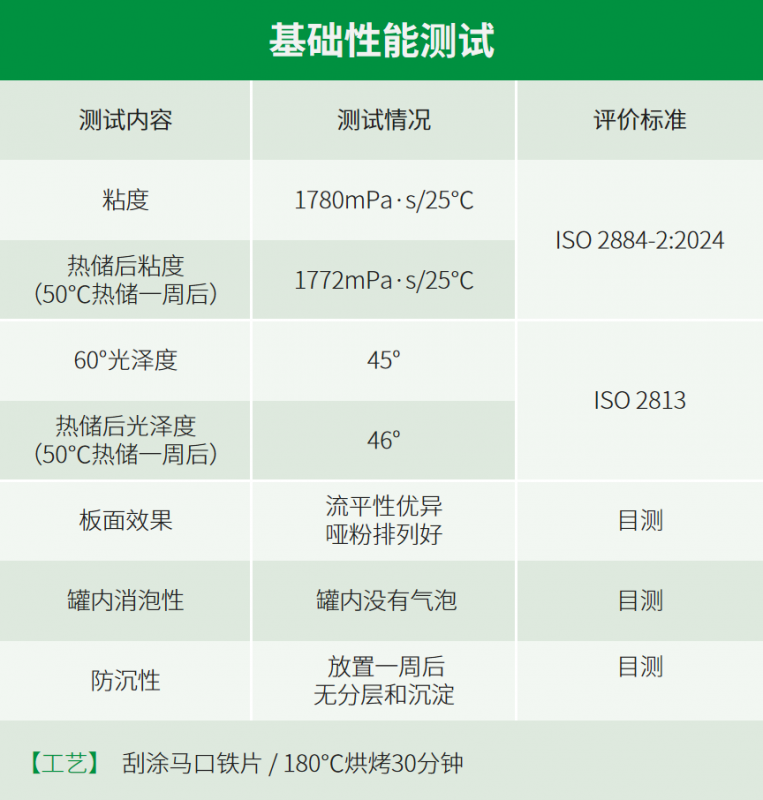

泰格助剂Tech-426F能更好的破坏哑粉导致的气泡液膜，减少稳泡的发生，配合高性能催化剂、附着力促进剂、流平剂，可大幅减少白点，提高哑粉排列性能，并提升涂层机械强度。该方案具有优异的热稳定性。

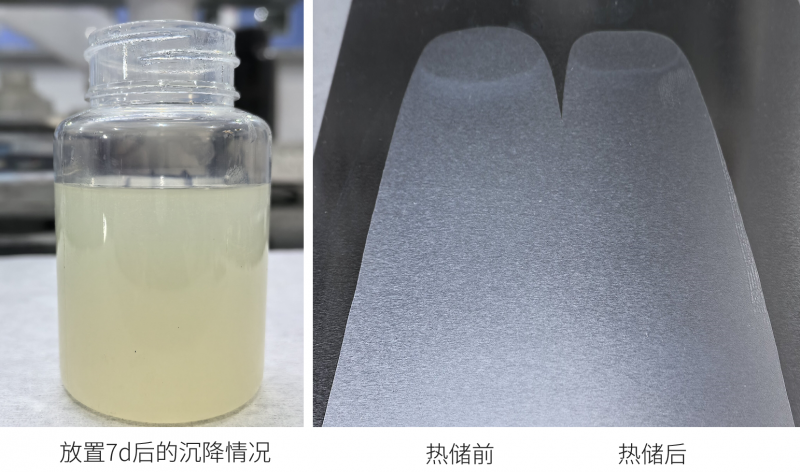

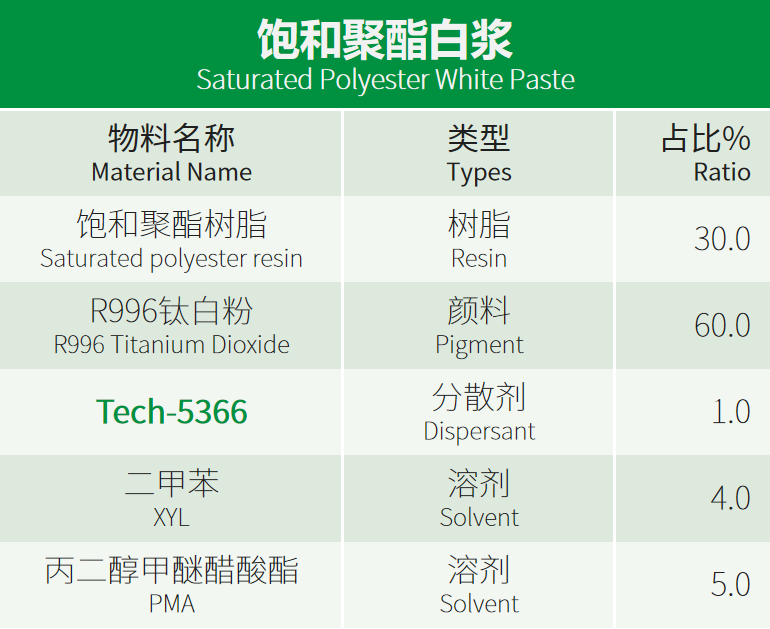

卷材白浆问题点主要集中在白度、黄变和漆膜表现等方面，这除了与钛白粉本身相关，分散剂的选择至关重要。钛白粉表面（如氧化铝处理）带负电、碱性，目前常见用于分散钛白粉的聚醚羧酸表活、聚醚磷酸表活在高温下的稳定性不佳，但可通过聚酯改性后，显著增加其耐高温性能（如Tech-5366）。

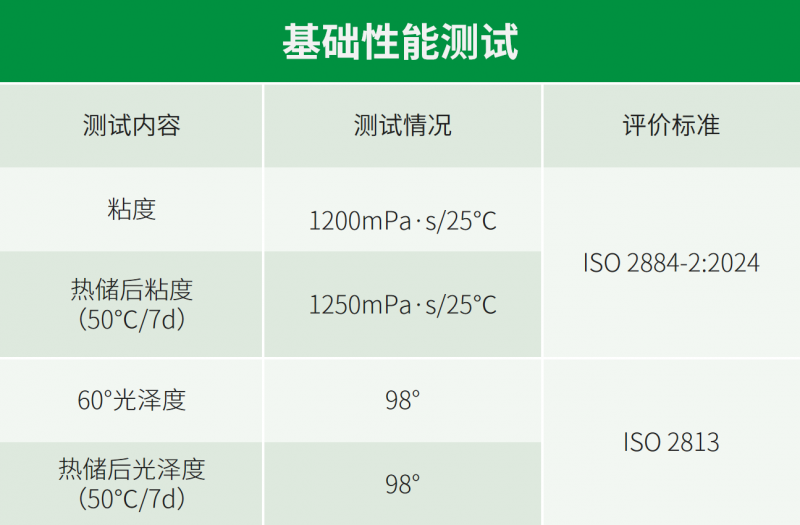

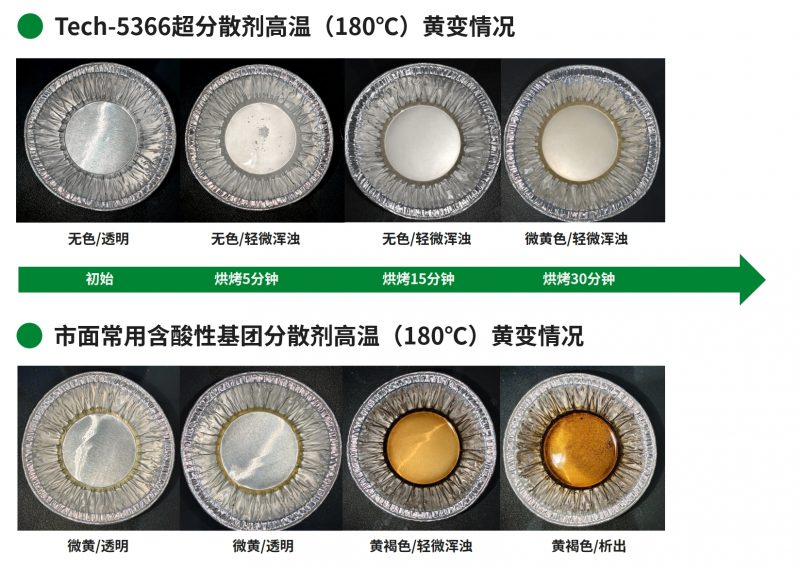

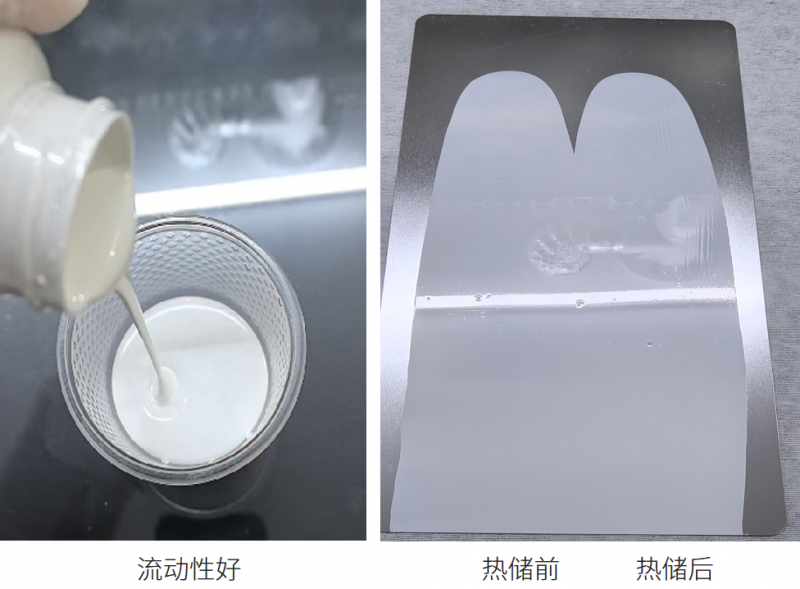

Tech-5366分散剂赋予聚酯白浆『高固低粘』的状态，其空间位阻让热储测试前后粘度、光泽度几乎无变化，热稳定性佳。泰格助剂尽可能避免了因苯环/萘环氧化、不饱和键断裂、含氮基团分解导致的分散剂本身黄变问题。

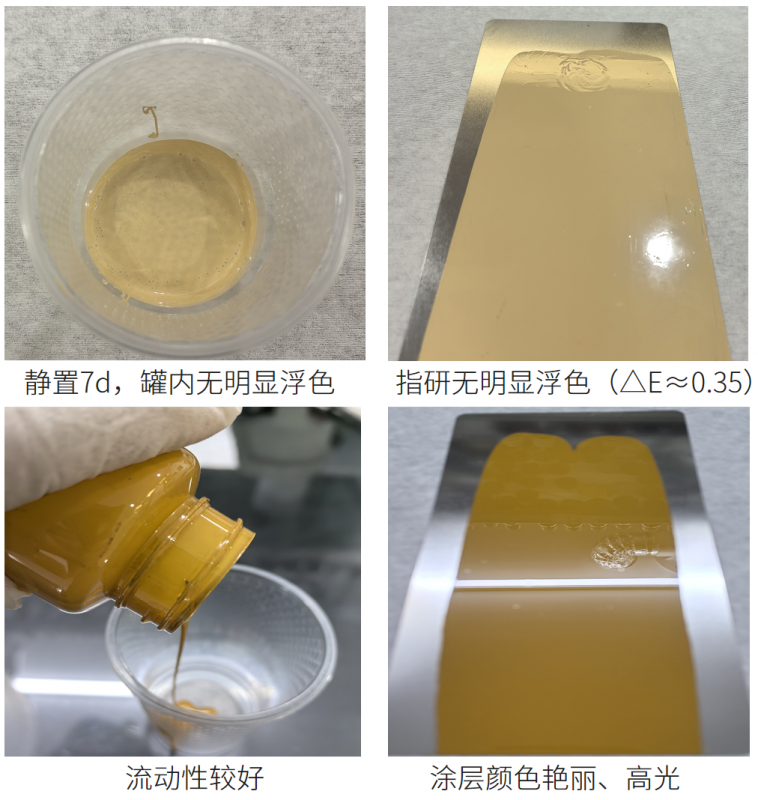

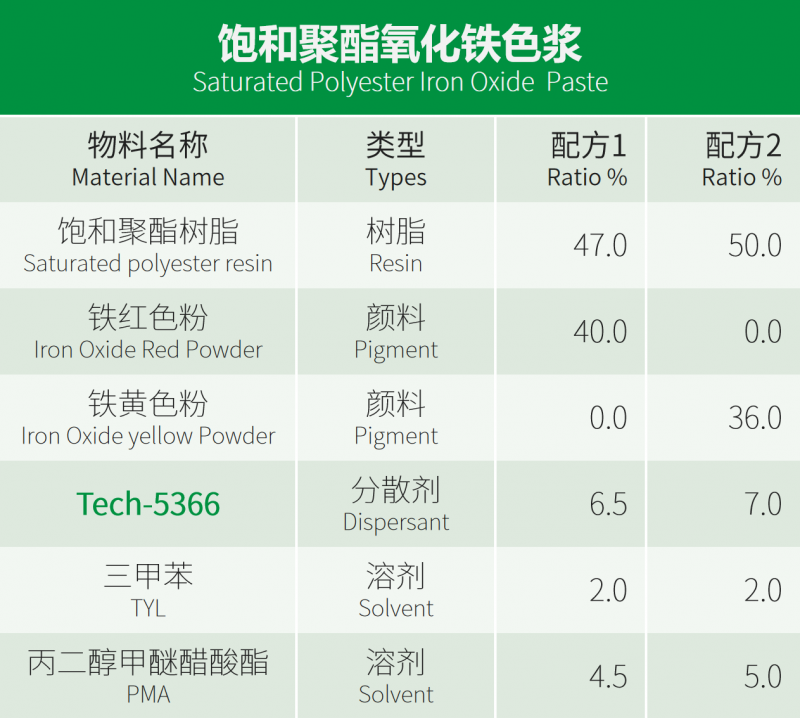

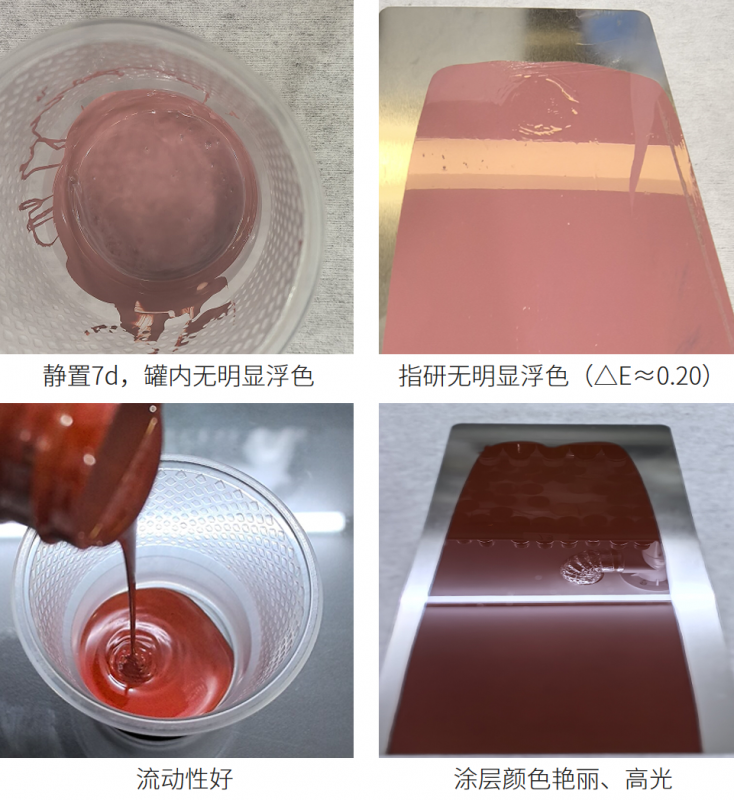

聚酯氧化铁烤漆结合了聚酯树脂的耐久性和氧化铁颜料的色彩稳定性，但在生产和施工中容易遇见浮色、储存/高温固化失光、后增稠等问题，对于此类粉体，我们依旧推荐使用Tech-5366作为解决方案，其高温下对无机物表面的包裹稳定性，表现地从从容容游刃有余。
Tech-5366不含PFAS、苯类溶剂及有机锡，其改性聚酯长链能构建更厚的溶剂化层，通过包裹在颜料表面形成空间位阻抵御高温、剪切力及电解质干扰，实现稳定（粘度稳定、光泽度稳定，抗浮色稳定）。
聚酯黑浆需要在高温固化条件保持小粒径、高黑度、高光泽度和对粉体的润湿，其防浮色性能也是重点考察范围之一，对于要求较高的卷材涂料，泰格助剂Tech-6202超分散剂是一个很好的选择。

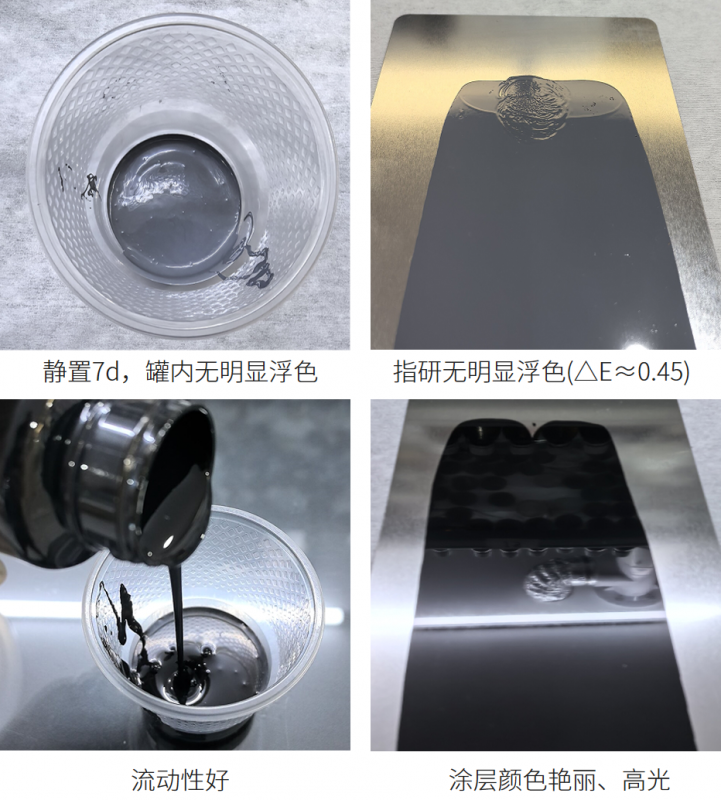

配方实测表明，Tech-6202对表现出优异的黑度、光泽度和热储存稳定性，且展现出很好的抗浮色性能，非常适合对于黑色色浆性能有较高要求的卷材涂料体系。
酞菁蓝与碳黑相比，虽表面性质接近，但因为粒子大小不同，对颜料分散包裹要求也不同，更大酞菁蓝要求超分散剂具备更多锚点，以防止高温下的分子运动导致的分散剂从酞菁蓝颜料表面脱吸现象。

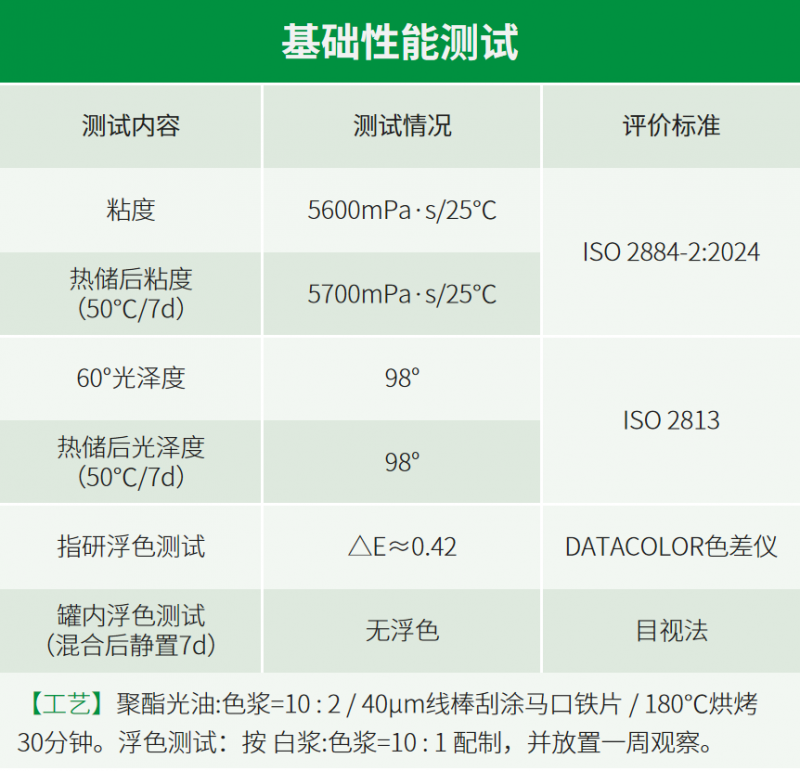

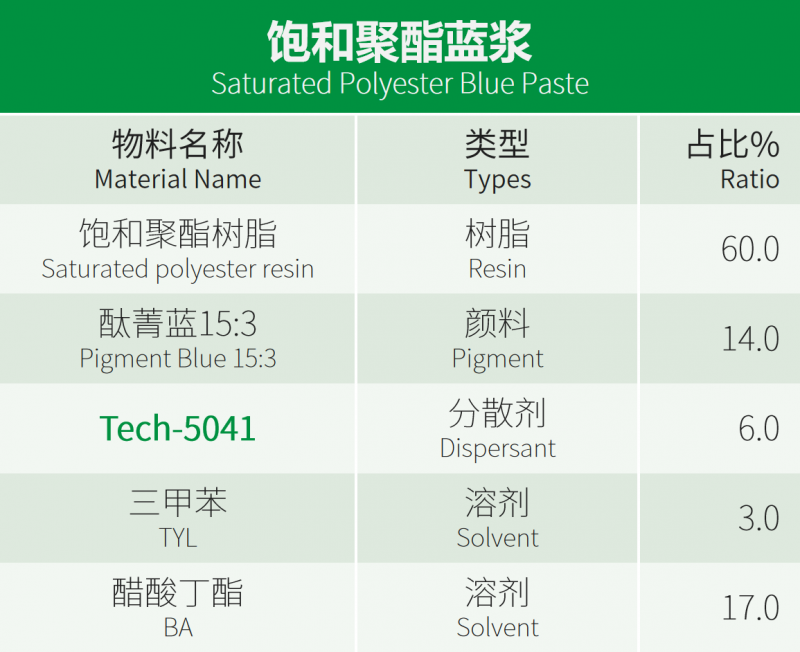

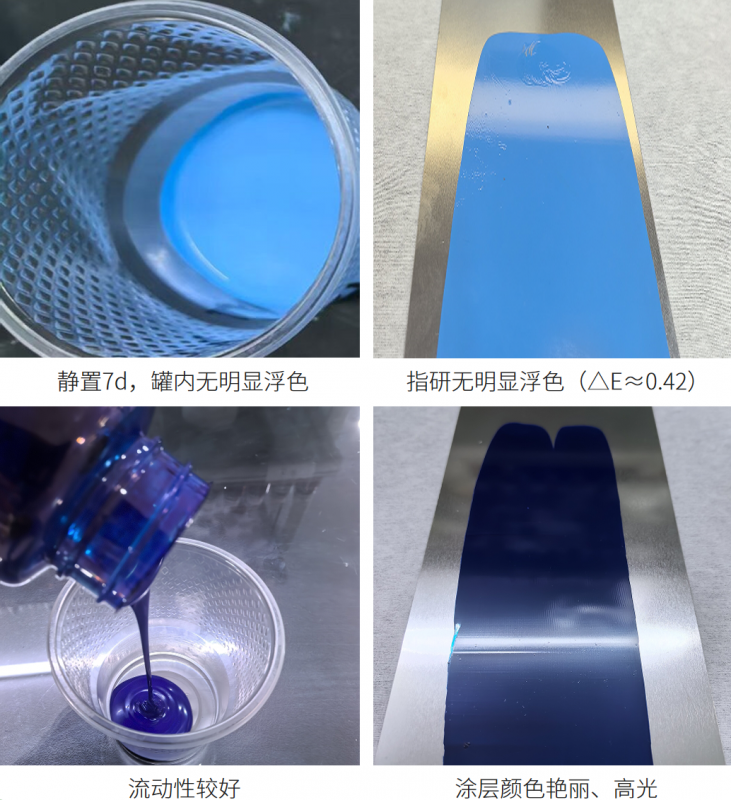

采用Tech-5041超分散剂对酞菁蓝进行稳定，对有效防止颜料絮凝。配方实测表明，热储前后，浆料无失光和明显后增稠情况发生，显示出优异的稳定性。

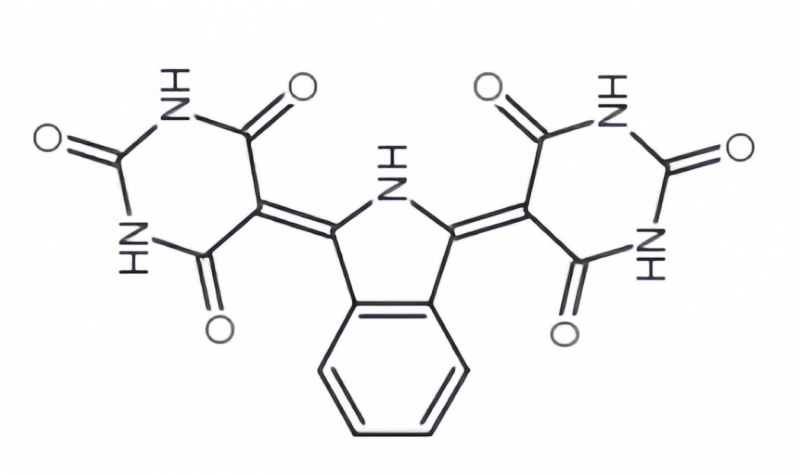

PY139黄颜料在耐候方面表现优异，作为异吲哚啉酮类型，相比其他颜料，其分子结构较大且刚性较强，表面能高不易被润湿，与锚定蓝黑颜料的大π键不同，分散Y139要求分散剂链段上具备更多类型的锚定基团。
配方实测表明，采用Tech-5350超分散剂对PY139黄进行稳定，能对有效减少浆料失光和后增稠情况的发生，热储前后，均显示出优异的稳定性。
本次提供卷材涂料领域的系列解决方案，核心聚焦于双组份聚酯氨基体系的七个痛点，针对光油、哑光油及特定颜色色浆提供了详细的配方和性能实测数据，展现优质、稳定的涂装效果。泰格助剂愿与您携手同行，一同深入探讨卷材涂装的未来发展，助力卷材客户降本增效，共同解决行业前沿痛点！
