前言：

在全球供应链高效运转的背景下，集装箱制造与维修行业面临着持续的成本与工期压力。涂装作为集装箱生产的关键环节，其干燥速度直接决定了生产线节拍、场地周转率和整体运营成本。

①  快干浆料技术难点

在追求高效生产的涂装流水线上，使用快干稀释剂（如甲缩醛BMM）已成为提升涂装节拍、压缩工期的常见工艺。

涂料生产企业需要平衡涂料储存安全性和施工性，通常在涂料生产过程中加入8-25%的慢干溶剂（以溶剂型高固体份集装箱漆为例），以保证安全性。但在施工时，大量的、不同极性的快干稀释剂使涂料挥发梯度变得混乱，光泽显著下降、流平性变差、橘皮等问题频发。主要影响有以下三点：

▶  耐稀释剂冲击

为兼容原浆的储存安全性、稳定性和涂装速度，原浆往往采用慢干溶剂，而稀释剂则为快干溶剂，稀释比例大（如≥30%），且混合工艺简单，这要求原浆需要具备优异的耐稀释剂冲击性能，防止固体粉料在稀释过程中絮凝、反粗（如细度≥20um），影响涂层的光泽度及颜色。

图1   溶剂冲击导致的分散剂从颜料表面脱吸



2、换相时的颗粒稳定性

溶剂快速挥发时体系粘度骤增，颜填料粒子直接急速靠近，如果分散剂的锚固强度不够或空间位阻不足（助剂保护层需要大于10nm），则无法在剧烈变化的环境中维持颜料粒子的分离状态，这些微小的颜料聚集体会使漆膜表面变得微观粗糙，影响涂料光泽度和平整度。

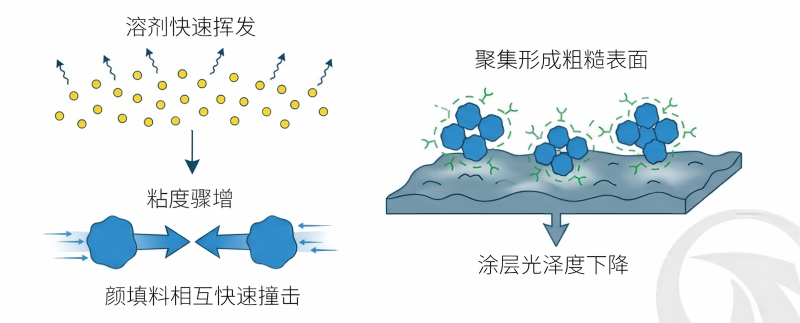

图2   涂料快速换相引起的颜料反粗



3、流平开放时间短

使用快干稀释剂表干时间可缩短2~3倍以上，短的流平开放时间要求浆料具备快速流平性。微观表现为快速干燥固化导致涂料粘度在短时间内急剧上升，涂料迅速失去流动，流平窗口被关闭，流平剂被锁在涂层内部无法发挥作用，最终固化的漆膜表面形成桔皮纹路，导致干膜的光泽度大幅下降。

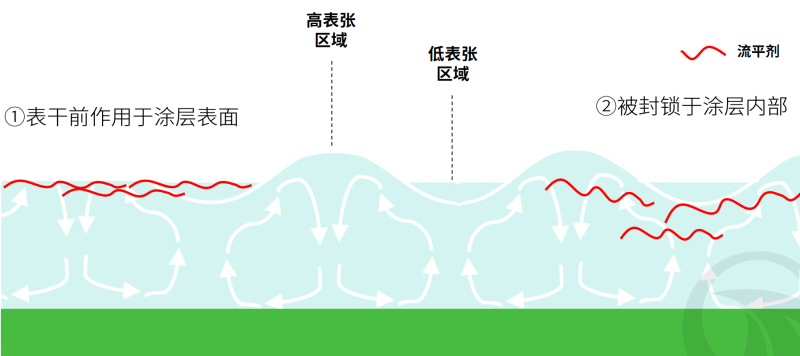

图3   快速表干引起涂料桔皮的原因



二、集装箱快干涂料测试

快干意味着涂料需要具备快速流平性能，传统快速流平方案往往加入有机硅类和氟类等物质，利用低表面张力（有机硅助剂表面张力约21-25mN/m、含氟助剂表面张力约17-19mN/m）和快速迁移性解决，缺点是使用安全性无法保障、相容性问题棘手，且无法兼顾涂料的环保性。

本次泰格助剂带来快干高光涂料的流平解决方案，该方案能很好地解决快干稀释剂引起消光和橘皮，并提高涂料稀释剂比等施工窗口，且方案不含任何硅类和含氟PFAS物质，满足各国相关环保标准（如欧盟REACH法规），安全高效。



实验测试以集装箱中间漆为基础，25℃标准环境下，平行对比高比例稀释后不同干燥速度稀释剂对漆膜的影响，测试助剂对抗稀释稳定性和施工窗口的提升效果。

▶  稀释剂体系

①常规干燥组：混合稀释剂“50%丁酯+50%二甲苯”，表干时长约30 ~ 60分钟；

②快干组：甲缩醛，表干时长约10 ~ 20分钟

（温度每升高10℃，溶剂挥发和反应速率大致会翻倍）

▶  稀释比例

油漆：固化剂：稀释剂=10:2:5

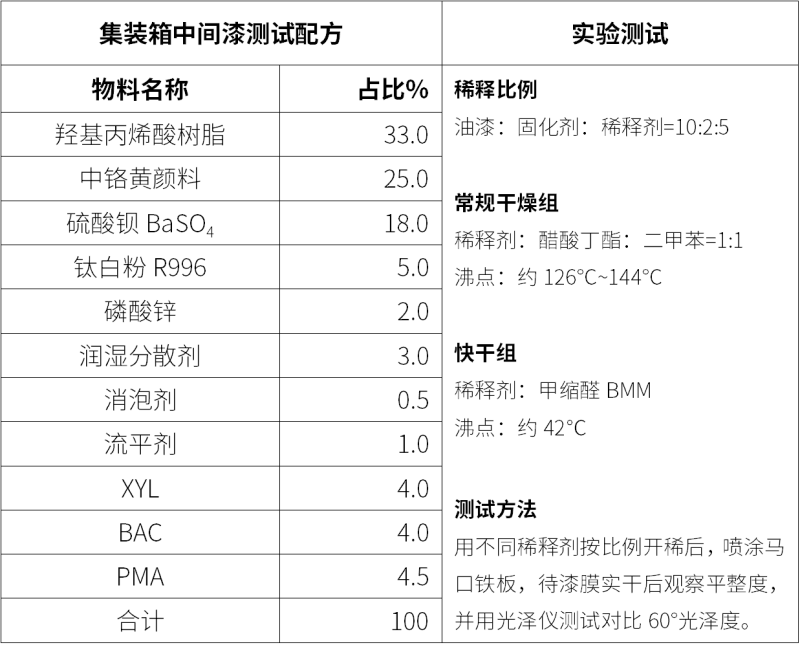

▶  集装箱测试配方

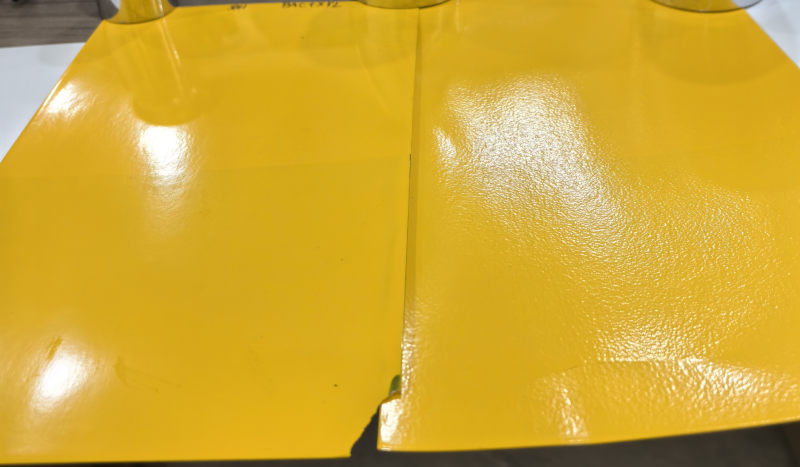

市售对照组 1 ：

●  流平平整度差异大，快干组桔皮明显

●  光泽度差，且光泽度差异≈19°

【1】常规干燥组光泽: 77°                       【2】快干组光泽：58°

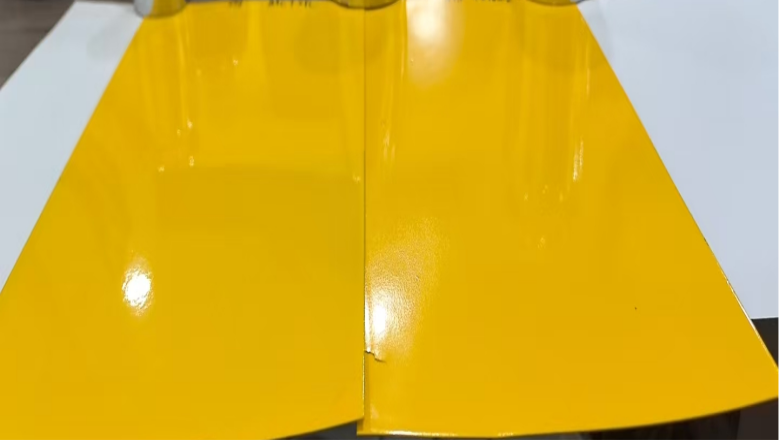

市售对照组 2 ：

●  流平平整度差异较大

●  高光，但光泽度差异≈10°

【1】常规干燥组光泽: 93°          【2】 快干组光泽：83°

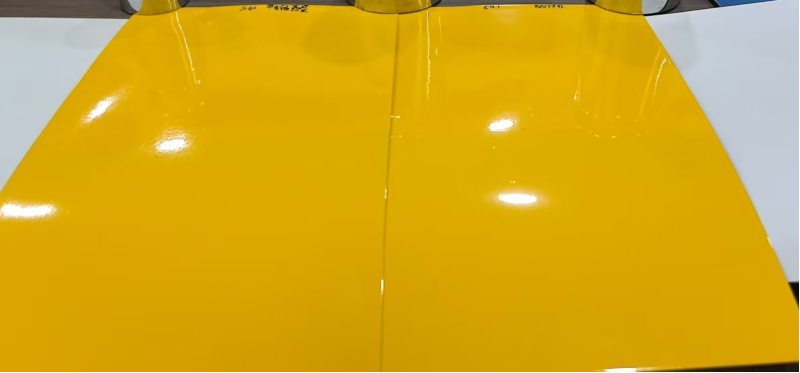

泰格助剂方案  ：

●  流平平整度基本一致

●  高光，且光泽度差异≤1°

【1】常规干燥组光泽: 90°            【2】快干组光泽：89°



实验结果表明，泰格助剂方案的干膜光泽度差异小于1度，流平平整度基本一致。该助剂方案（Tech-541分散剂、Tech-430消泡剂、Tech-100A流平剂）提高了涂料配方的施工窗口，使得涂料施工时能够根据环境温度，自由地选用或调配稀释剂，有效减少漆膜核心质量（尤其是光泽和流平）出现波动或下降。

无论夏季还是冬季，使用何种稀释剂，漆膜外观质量都能保持稳定和高水准，减少了涂料的质量波动和退货风险，且满足多国环保法规。

#快干涂料#橘皮#涂料流平#泰格涂料#涂料解决方案
