UV哑光肤感涂层因其高端的质感、优异的抗刮擦性和柔和的光泽，广泛应用于高端消费电子、汽车内饰、高档家具等领域。然而，哑光效果与爽滑性（低摩擦系数）之间存在固有的技术矛盾，成为配方设计的核心难点。通过对比测试泰格助剂，深入解析肤感爽滑性的来源与作用机理。
01 — UV哑光肤感涂层的核心矛盾
UV固化技术以其低温、快速、环保等优势，已成为现代工业涂装的主流选择，而UV肤感涂层以其丝绸般细腻丝滑的触感和哑光质感受到市场青睐。

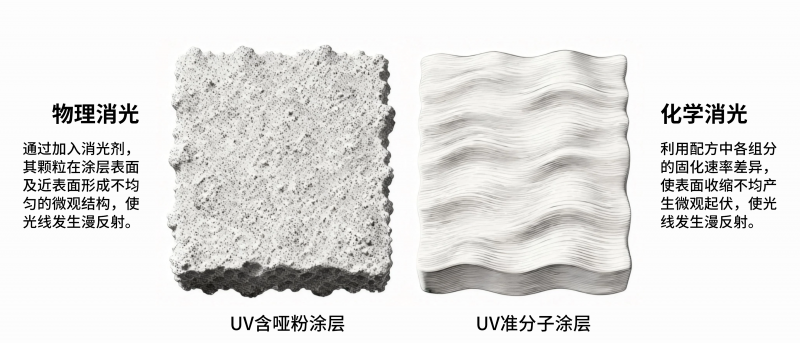

哑光、肤感效果的实现，本质上是通过引入微观粗糙度来破坏镜面反射。通常采用两种方式：
1、物理消光：加入消光剂（如二氧化硅），其颗粒在涂层表面及近表面形成不均匀的微观结构，使光线发生漫反射。
2、化学消光：利用配方中各组分的固化速率差异，导致表面收缩不均，产生微观起伏（如准分子涂层）。
无论是哪种方式，其共同点都是刻意增大了涂层的表面粗糙度。而这，正是与爽滑性追求的目标背道而驰。
核心矛盾：爽滑性与哑光性的博弈
高爽滑性，意味着物体在涂层表面平滑移动时阻力较小，而摩擦力与接触表面的粗糙度直接相关，涂层表面越光滑平整，实际接触面积越大，若能降低涂层表面能，则可实现优异的爽滑感。

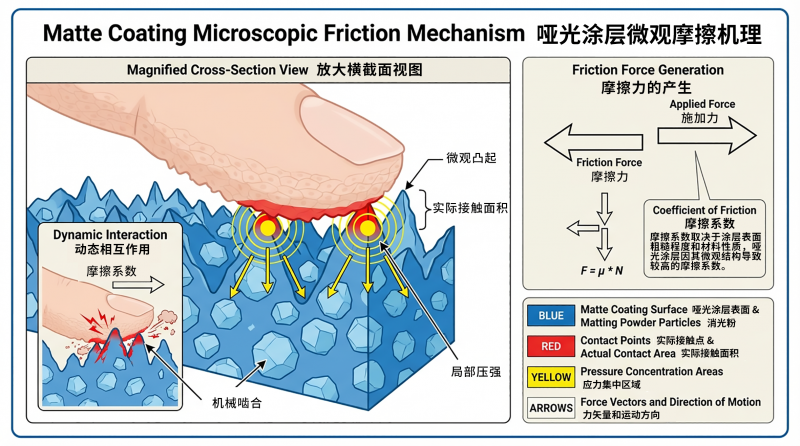

然而，在哑光肤感涂层中，大量的消光粉颗粒或固化不均产生的凸起，构成了无数个微观的“峰”和“谷”，当手指与UV肤感涂料接触时：
实际接触面积小：接触仅发生在这些“峰”上，局部压强增大。
机械啮合效应强：皮肤在涂层表面滑动时，摩擦表面的微凸体相互碰撞、刮擦，产生显著的机械阻力。
一般而言，未经优化的哑光涂层，其天然具有高摩擦系数和滞涩感。消光剂/哑粉的加入往往会严重干扰固化效率，并加剧表面状态的不稳定性，使得滑爽助剂的筛选变得尤为困难，想要解决核心矛盾，就需要在：
不改变光的慢反射的同时，改变涂层微观表面性质
涂层的这两个方面，是解决核心矛盾的关键：低的涂层表面能和微观润滑层的形成。
02 — 低表面能与水滴角的关系
表面能是材料表面分子所受不平衡力场的表现，低的涂层表面能有助于肤感和防涂鸦性能的提升，而水滴角（Contact Angle）是衡量涂层表面能直观的指标。
UV涂层表面（不同表面能）的水珠形态
一般而言，水珠在涂层表面的角度越大，表明该涂层的表面能越低。如添加了Tech-UV2505的特定涂层，其涂层表面能被显著降低，其水滴形态饱满，水滴角达到103°。
Tech-UV2505 低表面能涂层-103°的水滴接触角

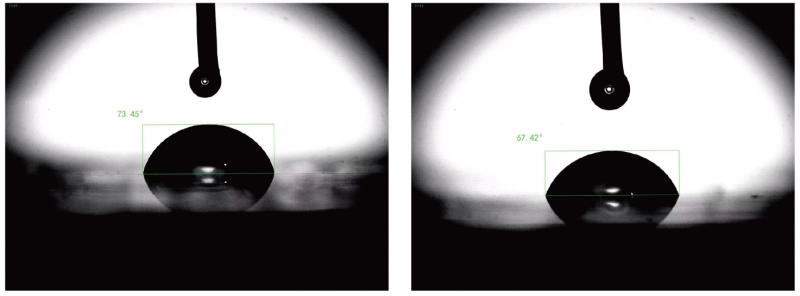

对照组1、2 高表面能涂层-73°/67°的水滴接触角

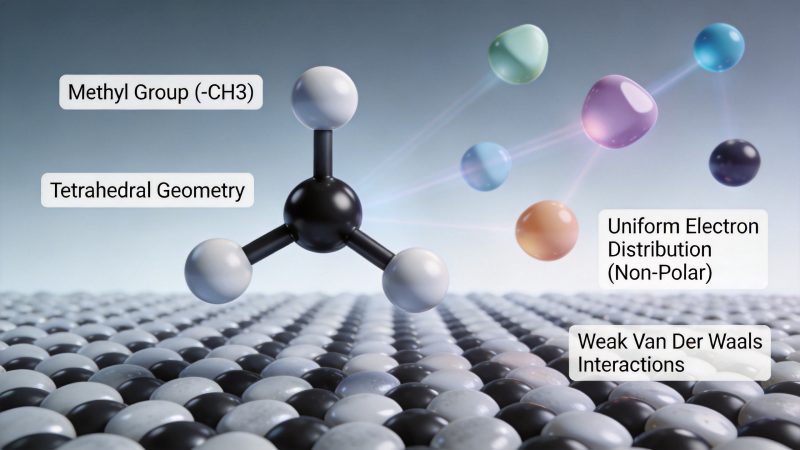

● 有机硅的非极性→低表面能
非极性基团甲基-CH3形成低的表面能。在有机硅助剂链段上甲基-CH3的C-H键对称排列，键偶极相互抵消，使得整个甲基的净偶极矩为零，几乎不与其他分子产生极性相互作用或氢键，呈现非极性（Non-Polar），且硅的电负性（1.90）比碳（2.55）要低，这意味着在Si-C键中，电子云会稍微偏向碳一方，增加了“非极性”性质
● 提升UV肤感涂层水滴角
在UV肤感涂层测试中，添加了Tech-UV2505的涂层水滴角（93.70°）相比空白对照组水滴角（87.87°），水滴角提高了5.83°，这表明Tech-UV2505在保持良好相容性的同时，显著降低了UV肤感涂层的表面能。
而分子量更低、活性份更高的Tech-2127，以其更快的迁移速度和更好的分子排列，使得超薄UV肤感涂层水滴角达94.32°。
值得注意的是，UV固化过程中可能锁住未完全迁移的助剂。在工艺允许时，适当延长流平时间、优化预热温度，为助剂迁移提供足够的窗口，有助于涂层肤感的稳定。
03 — 柔软链段与摩擦系数
摩擦系数（COF）是爽滑性的直接量化指标。动摩擦系数（Kinetic Friction Coefficient）能反映持续滑动时的爽滑感。
在UV涂料中加入有机硅爽滑助剂，由于有机硅具有迁移性，在涂料固化前，它们会从涂料内部逐渐迁移至涂层表面（空气-涂层界面）并定向排列，有机硅助剂的低表面能官能团（如-CH3甲基）朝外，造就涂层低的表面能，同时形成柔软、有序的微观润滑层。
微观润滑层的形成得益于：
①柔顺的主链（Si-O-Si）。Si-O-Si具有低的内旋转势垒，Si-O键较长（约1.64 Å），且Si-O-Si键角大（通常在140°-180°之间，远大于C-C-C的键角），即使改性接枝后，仍能保持微观优异的动态柔性；
②易旋转的侧链（-CH3）。-CH3甲基绕Si-O-Si主链旋转所需的活化能很低。
我们使用BGD-633摩擦系数测定仪，在GB-T10006-2021测试标准下，我们对比了UV哑光肤感体系中不同有机硅助剂的摩擦系数COF数值。
从数据中可以看出，Tech-2127和Tech-257N在显著提高水滴角（降低表面能）的同时，将动摩擦系数降至较低水平，柔软有序分子层能够有效减少表面微观的“峰”与皮肤的直接接触和机械啮合。
通过高性能有机硅助剂，改变涂层微观表面性质，赋予UV肤感涂层表面 低的涂层表面能 和 微观润滑层，在UV肤感涂层表面实现高水滴角和低摩擦系数；
使用含反应基团的有机硅助剂（如Tech-UV2505），可赋予UV肤感涂层具有长效的爽滑感、抗污性和优异耐擦洗性能，实现『长效肤感』。
