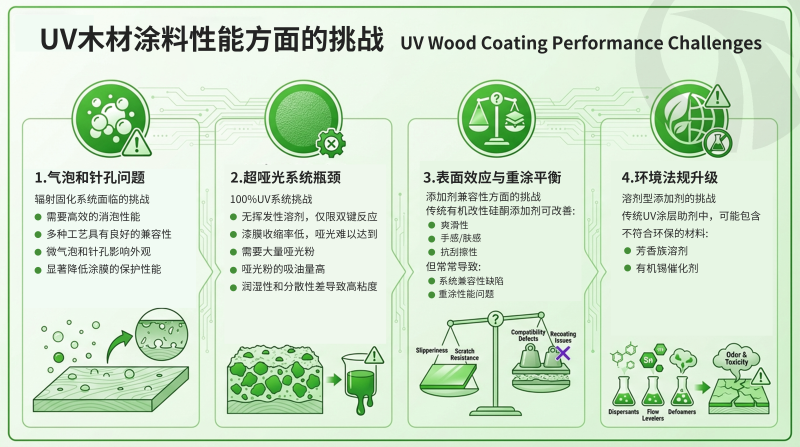

一、UV木器涂料的挑战
UV木器涂料在实际应用中的表现，会受到一些常见技术因素的影响，例如漆膜外观的完整性、低光泽效果的实现、表面性能与层间附着力的兼顾，以及对不同施工工艺的适应性等。这些方面通常可以通过针对性的助剂应用方案来优化。
1、关于漆膜外观完整性问题
配方的脱泡能力与相容性是影响其施工适应性和漆膜质量的重要因素，漆膜中若存在微小气泡或针孔，不仅可能影响视觉效果，也可能在一定程度上影响漆膜的整体性能。
2、关于低光泽效果实现的考量
在无溶剂挥发的UV固化体系中，漆膜收缩率相对较低，这可能会增加获得较低表面光泽的难度，需要借助消光材料,另一方面对体系粘度产生了影响，因此消光材料分散与稳定效果需要重点关注。
3、关于表面特性与层间附着力的协同
一些用于改善表面滑爽度、手感及抗划伤性的添加剂，在应用时需要综合考虑其与体系的相容性以及对后续涂层附着力的潜在影响。
4、关于环保趋势下的配方演进
随着环保要求的不断提升，涂料配方的升级持续进行，如使用不含有芳烃溶剂或有机锡催化剂的产品，以满足环保的需要。
二、各类工艺体系配套助剂

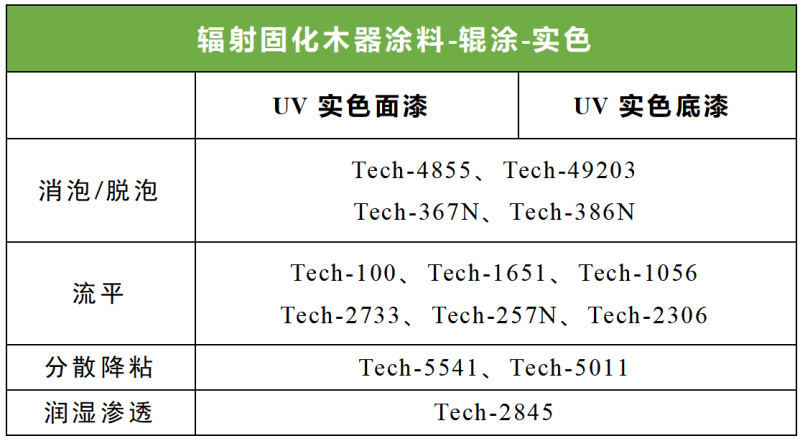

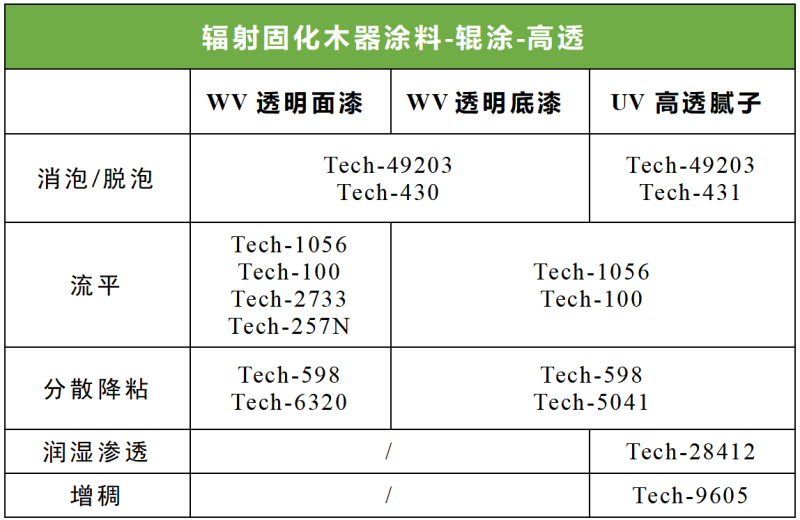

● 辊涂工艺助剂配套方案

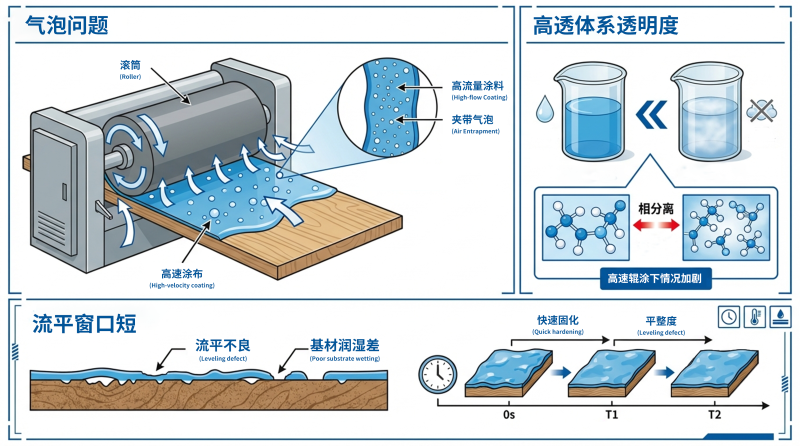

辊涂工艺适合快速施工，特别是用于板式家具连续化生产,以及常见的“湿碰湿”工艺体系。常见痛点有：
①气泡问题：在辊筒高速转动中易将空气卷入涂料，在高流动辊涂涂料中，主要考验涂料的抑泡和消除微泡能力。
②相容性问题：在高透体系中，利用不相容原理消泡剂，在满足消泡性能的同时，不能影响高透明涂料的透明度，主要考验消泡应用中临界相容性的把控。
③流平窗口短：高速涂布工艺加上薄的膜厚，这要求涂料具有优异的瞬时流平性和底材润湿性，以消除辊痕和机械带入的气泡，获得平整表面。

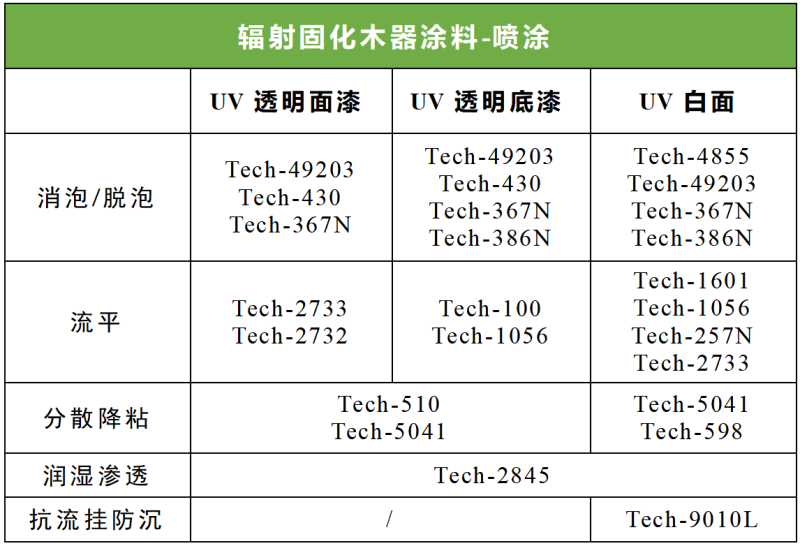

喷涂工艺适合非平面的工件，常见痛点有：
①膜厚不均与丰满度差：在开放性喷涂中，木材表面疏松多孔、纹理凹凸不平，可能导致涂料被选择性吸收（多孔处吸漆多，致密处吸漆少）影响高光的均一度。
②薄喷漏底：异构件在喷涂薄涂时，喷涂质量难以控制，考验涂料多孔润湿渗透的性能，需要做到均匀覆盖和起到防护作用，提高良品率。

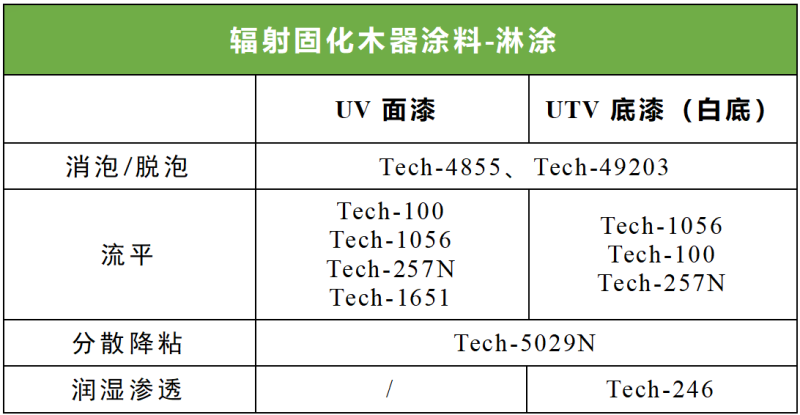

● 淋涂工艺助剂配套方案
淋涂工艺适合是平板类构件（如门板、地板、台面）能高效涂装。常见痛点有：
①幕帘断裂与不稳定：涂料流量、粘度、温度波动等因素都可能会破坏幕帘的连续性。配方中流变助剂不当也可能导致幕帘“拉丝”或“锯齿边”。
②气泡与针孔：淋涂时涂料从高位落下，幕帘易裹入空气，若涂料脱泡性差，气泡会随幕帘流到工件上，木材孔隙中的空气被快速覆盖后也难逸出。
③膜厚不均与“橘皮”：幕帘不稳定、工件传送速度波动或基材不平整，都可能导致膜厚不均，若在固化前无法充分流平，形成橘皮纹路影响平整度。

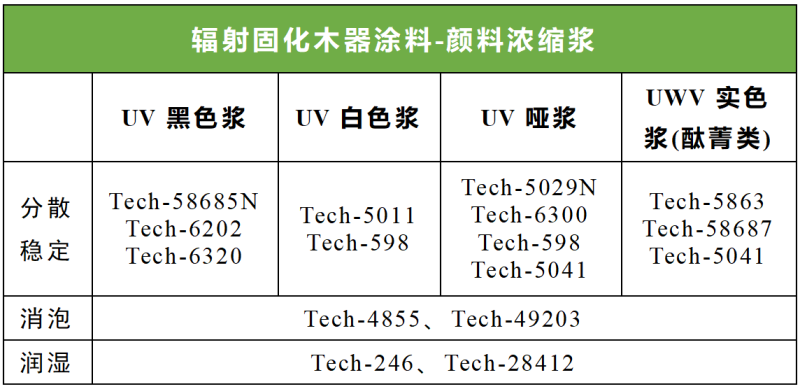

● UV木器色浆助剂配套方案
UV木器色浆需要将高颜料含量与UV固化体系的快速反应、低溶剂特性相结合，常见痛点有：
①分散困难与粘度骤增：为达到高着色力，色浆颜料含量高（通常30%-50%），色浆流动性差，难以泵送和计量添加，也影响与主漆的混溶性。
②沉降与絮凝：UV体系无溶剂持续挥发来维持密度平衡，高比重的颜料在粘度相对较低的树脂中易沉降。分散稳定性不足时，色浆结底、返粗，使用前需要搅拌恢复，可能导致批次间颜色差异。
③浮色发花：不同颜料在UV树脂中的润湿性和运动性不同。湿碰湿涂布工艺中，下层未完全固化的颜料可能迁移至上层，工件不同部位可能出现色差。
④相容性与重涂性：色浆所用的分散树脂、单体与主体涂料体系并不完全相容，分散剂或单体可能迁移至漆膜表面，影响层间附着力。

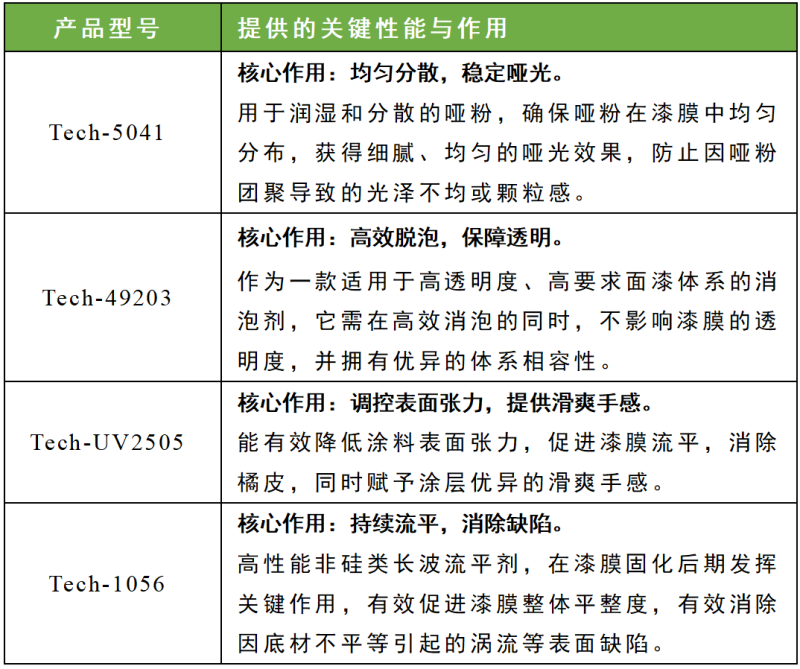

三、基础推荐配方

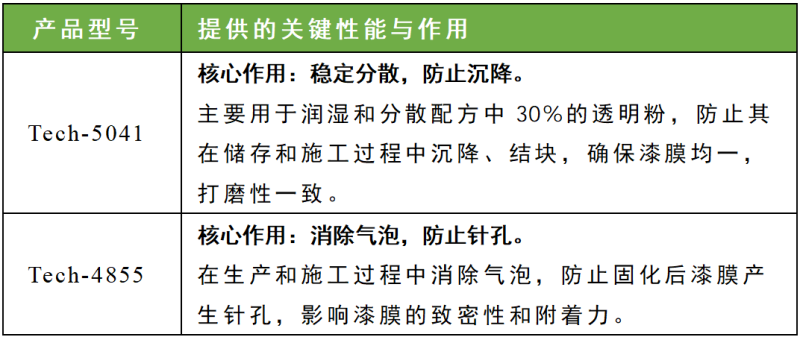

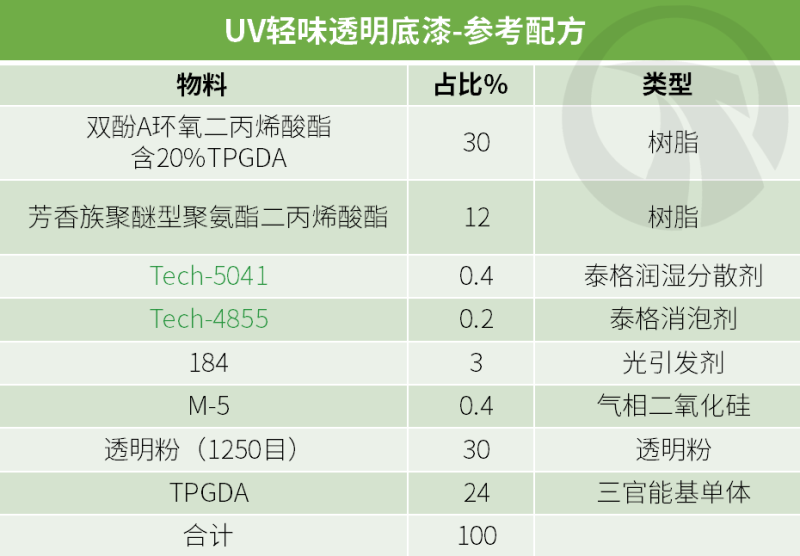

● UV轻味透明底漆侧重高效填充、强附着力、易打磨性和施工稳定性。润湿分散剂用于润湿和分散30%的透明粉，防止其在储存和施工过程中沉降、结块，确保漆膜均一，打磨性一致。

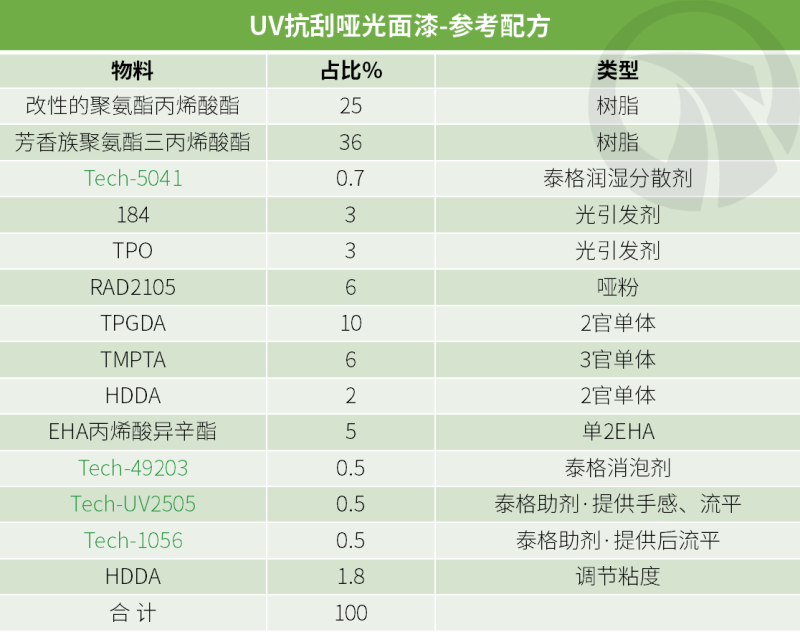

● UV抗刮哑光面漆侧重高硬度、高韧性与优异手感，同时平衡柔韧与收缩，和保证深层固化。多种表面助剂提供手感、流平、后流平，确保获得细腻均匀的哑光表面和舒适的手感。

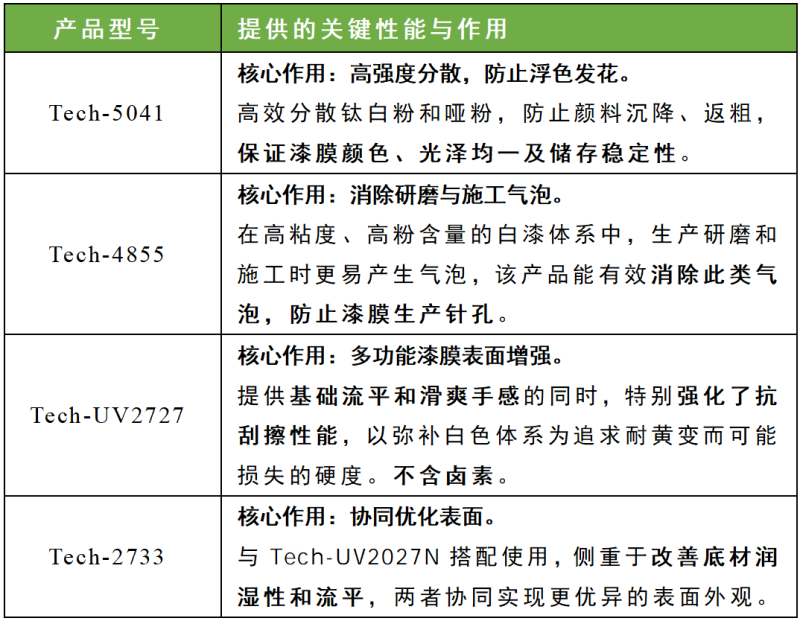

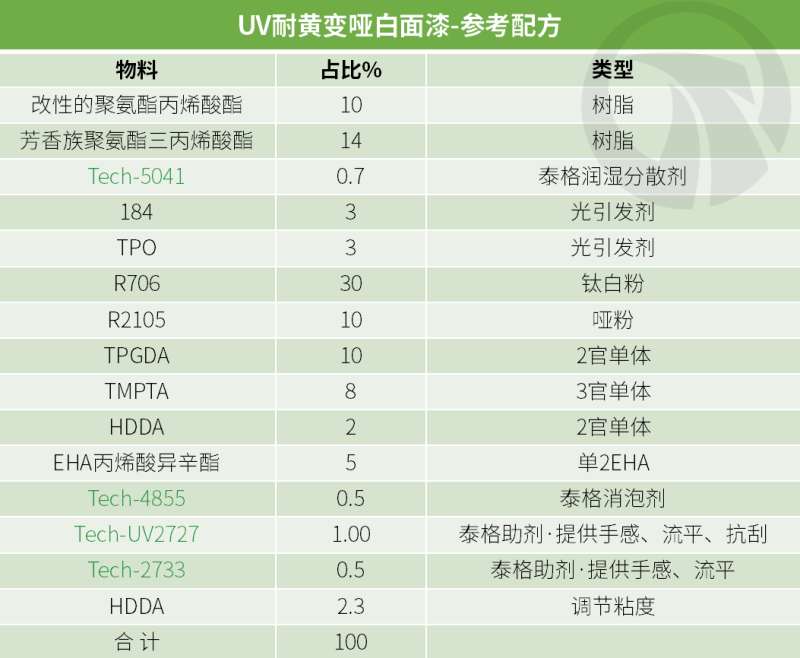

● UV耐黄变哑白面漆侧重高遮盖、哑光和抗黄变的持久，同时兼顾手感与抗刮。在高粉料（钛白粉+哑粉）含量下，通过润湿分散剂确保颜料稳定分散，防止沉降和返粗。
UV木器涂料助剂的配套解决方案是一个系统工程，需要根据具体的应用需求、施工工艺、环保要求等因素进行科学选择和优化组合。
