在涂料干燥过程中，表面张力梯度引发的马兰戈尼效应（Marangoni Effect）是导致缩孔、橘皮等缺陷的核心因素。Tech-2733作为新一代聚醚改性有机硅流平剂，通过独特的分子构象，在快速迁移与相容性之间建立精密平衡，是解决多体系流平难题的优秀助剂（不含PFAS）。
流平剂的本质是通过迁移至漆膜表面，消除表面张力梯度以实现均匀铺展。流平动力学深度浅谈：为什么有机硅更适合短波流平？
01、迁移速度的量化对比
有研究表明1，有机硅流平剂在溶剂型体系中的迁移速率（≥10⁻⁶ cm²/s）是丙烯酸酯类（≈10⁻⁸ cm²/s）的100倍以上。Tech-2733因聚醚改性赋予的极性适配性，在水性体系中迁移速率仍保持上述量级。
02、贝纳尔漩涡的抑制机制

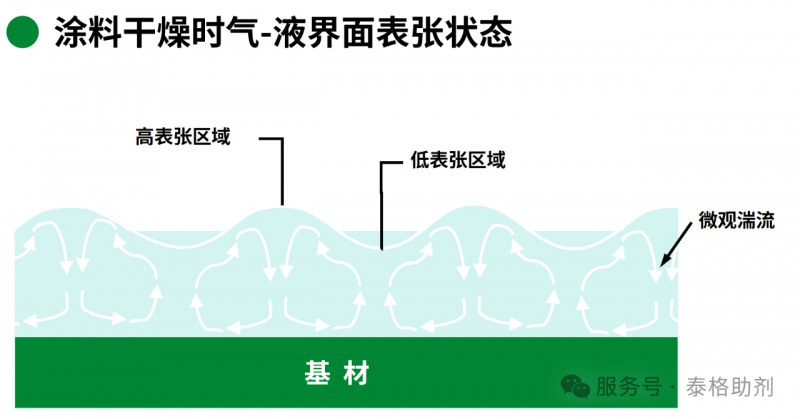

漆膜干燥初期溶剂挥发导致局部温度/浓度差异，形成表面张力差（Δγ）。Tech-2733这类聚醚改性硅氧烷可在8-18秒内覆盖界面2，将Δγ从>5 mN/m降至<0.5 mN/m，抑制漩涡形成3。
01、硅含量与分子量协同效应

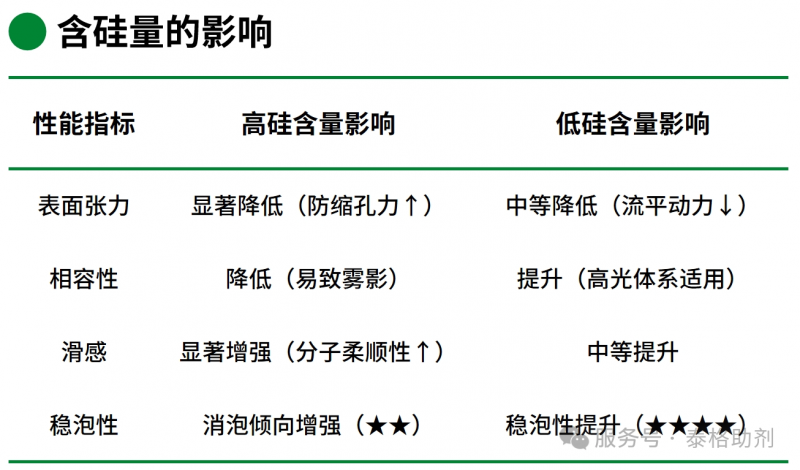

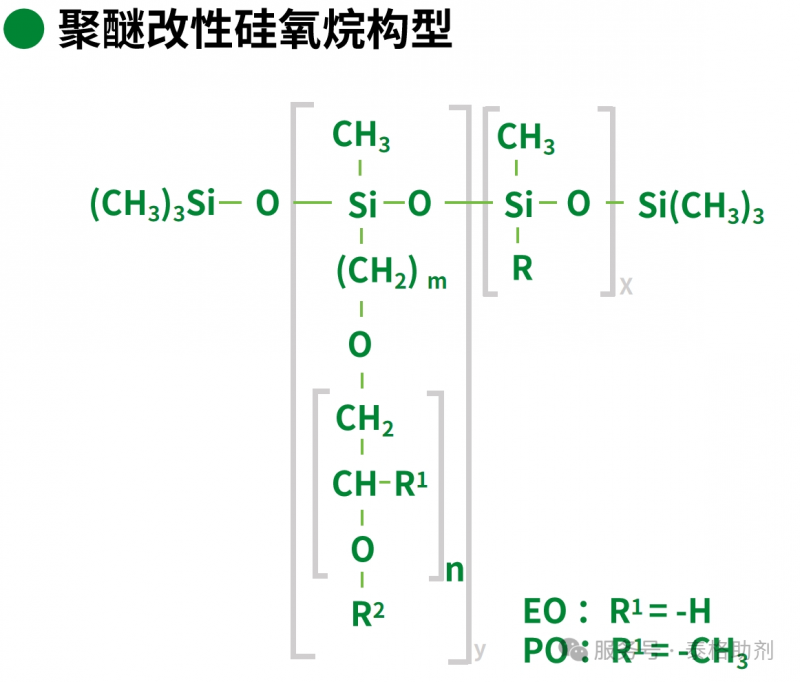

Tech-2733的性能核心源于其聚醚改性硅油结构，其关键参数对性能的影响如下：
Tech-2733通过硅含量设计实现快速迁移覆盖缺陷，降低底材浸润张力，极性聚醚链减少硅氧烷残留，并减少水性体系气泡风险。
02、关键突破
防缩孔与相容性平衡：硅含量和结构优势设计，形成临界相容性，实现微量高效；
聚醚链段设计：采用嵌段聚醚（如EPE型：PO-EO-PO），疏水PO嵌段暴露在胶束或界面外侧，形成局部疏水区域，干扰水分子有序排列，在液膜中制造微空隙，加速破裂。在确保水性体系氢键结合力的同时，减少稳泡倾向。
01、板面流平效果
测试条件：采用ISO 13076标准，在水性氨基烤漆体系中，Tech-2733对比国际竞品，流平剂添加量0.4%，25℃/50%RH环境下喷涂后，样板情况：

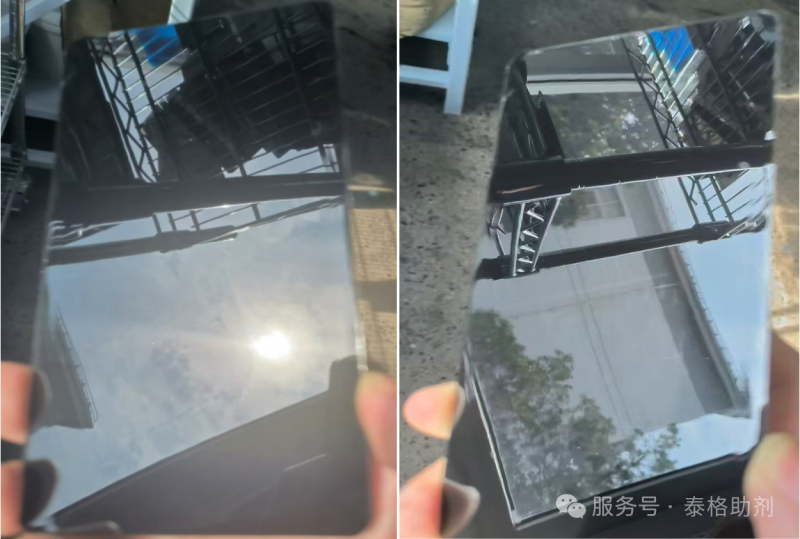

左边：国际竞品 右边：泰格2733
02、稳泡性对比

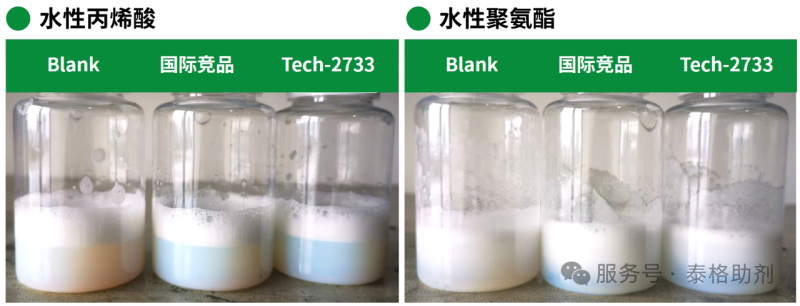

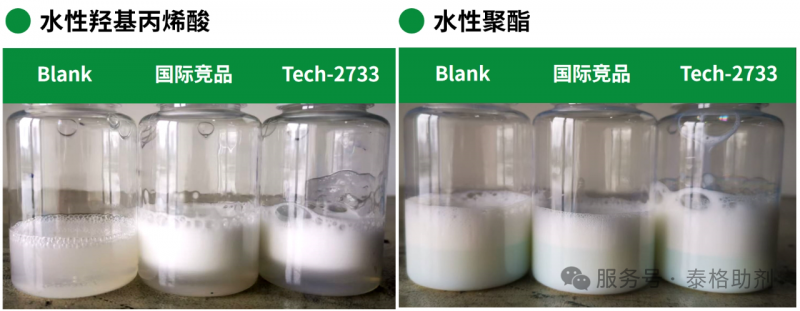

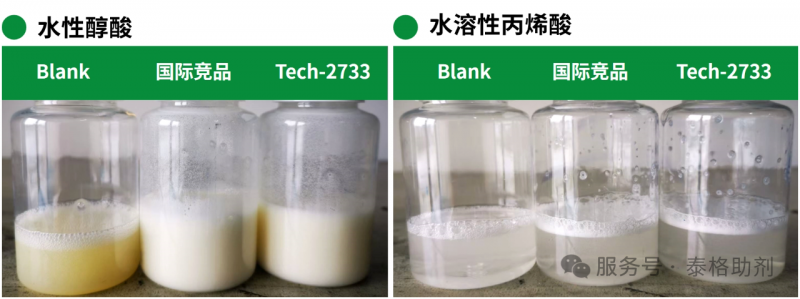

测试条件：在六种树脂体系中，Tech-2733对比国际竞品，流平剂添加量0.3%，25℃环境下，充分震荡15分钟后静置5分钟后拍照记录。

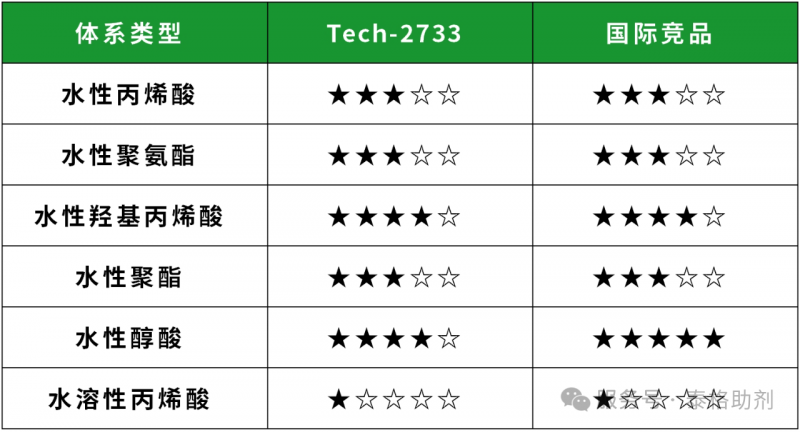

（★越多，稳泡越强）
结论：Tech-2733对比国际竞品，在多数水性体系中稳泡性一致，部分体系更低。

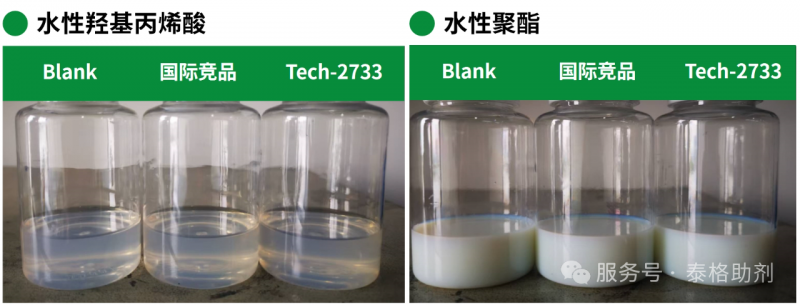

测试条件：在六种树脂体系中，Tech-2733对比国际竞品，流平剂添加量0.3%，25℃环境下，充分震荡15分钟后静置5分钟后拍照记录，静置至无泡后拍照记录。
（★越多，稳泡越强）
结论：Tech-2733在各类树脂中相容性均佳，与国际竞品表现一致。大大避免了流平剂本身添加过量导致的缩孔与发雾情况。
04、多体系应用指南
→ 高光面漆:
Tech-2733(0.2%)+丙烯酸流平剂(0.3%Tech-181w)，兼顾短波与长波流平
→ 金属底色漆:
Tech-2733(0.3%)+氟碳改性流平剂(0.2%Tech-2843)，提升铝粉定向与抗缩孔性

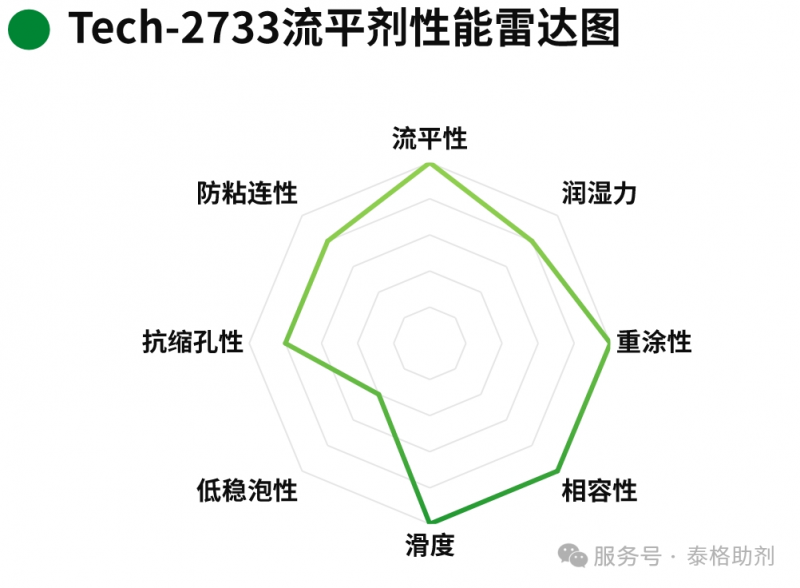

Tech-2733通过分子结构的精准调控，在有机硅流平剂的核心矛盾（相容性vs.表面活性）中取得突破，成为多体系通用的高性能解决方案。其优秀流平性、低稳泡、强抗缩孔、不影响重涂的特性，尤其契合环保涂料的工业化需求。技术选型时需结合体系极性、干燥速度及表面要求。
