环氧地坪涂料经过多年的发展，128等基体树脂和113/601等固化剂体系在配方材料上已高度一致。真正拉开产品差距的，不再是”用什么环氧树脂”，而是”体系能不能稳定地呈现出设计性能”，做到有效且可靠——如色浆放进去不浮色、自流平刮上去无针孔无镘刀痕、底漆吃进水泥基后不会因基层水汽返潮而整片脱层、料体长时间储存不返粗不沉降等。泰格（TAIGA）用自研助剂配套底—中—面三层体系，为环氧地坪涂料提供助剂配套方案。
01 环氧地坪涂料应用难点解析
① 浮色、发花、色差漂移
浮色与发花是地坪调色工程中最常见、且最难用”调配方比例”解决的复杂问题。主要原因在于以下三点：

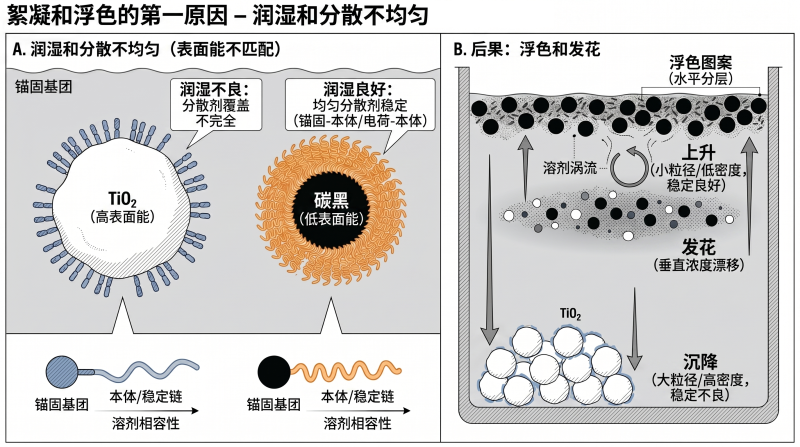

● 颜填料表面锚定+重力作用
不同颜料（钛白粉与炭黑）表面能差异大，问题表面看是”研磨没磨好”，底层其实是分散剂锚固基团与颜料表面的匹配关系，润湿分散剂需要建立等效的”锚定—位阻”或”电荷—位阻”稳定层，大粒径/高密度粒子沉降更快，小粒径/低密度粒子随溶剂涡流上浮，微观上形成水平方向的颜料分层（发花）或垂直方向的浓度漂移（浮色）。可通过调整润湿分散剂控制。

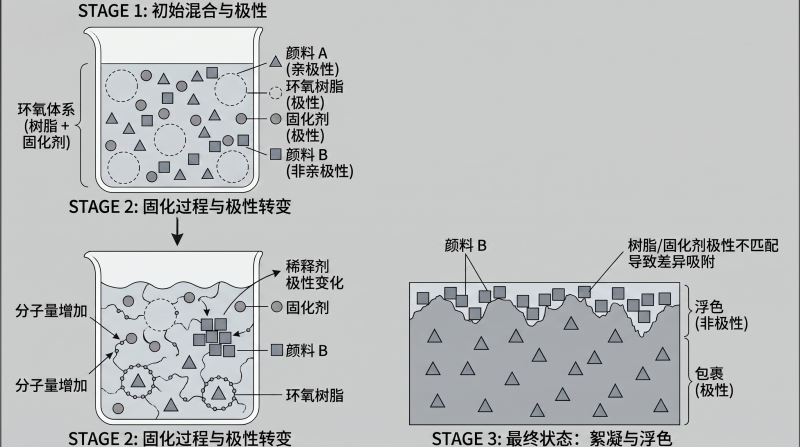

● 树脂/固化剂极性不匹配
环氧体系固化过程中，树脂分子量分布变化、固化剂中稀释剂极性变化，会改变对不同颜料的”亲和力”——有的颜料被优先吸附裹住，有的被排斥推到表层，于是出现所谓”换固化剂就浮色”的经典怪象。可通过调整润湿分散剂控制。
②自流平与薄涂表面
自流平与薄涂面漆对表观要求高，难点在环氧体系黏度大，搅拌/刮涂/多孔混凝土基底都会进入涂料中，气泡脱泡期长，如果用强消泡剂，可能生成缩孔鱼眼。实际实验中，需要将消泡剂按”破泡—抑泡—脱泡”选型，并与流平剂的迁移行为、表面张力曲线做配对。
③返粗、沉降、分层

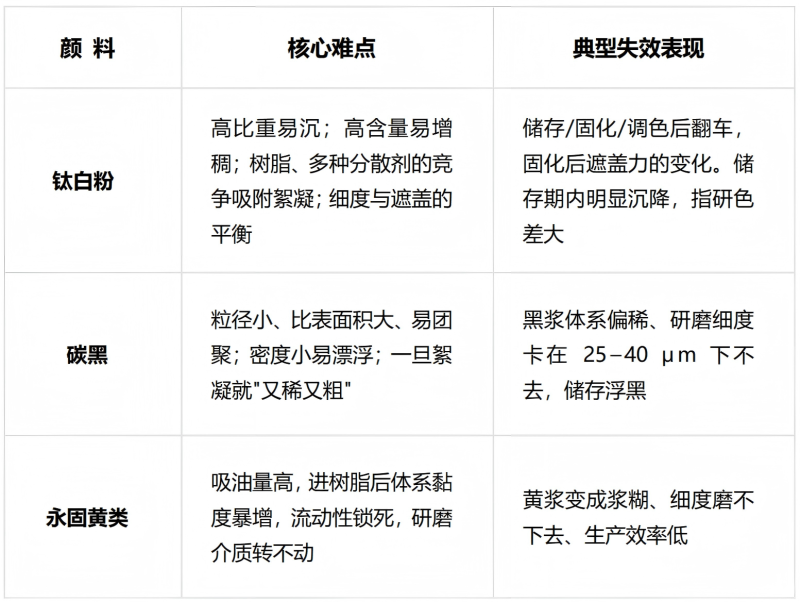

高稳定性是优质环氧地坪涂料的硬性标准。在当前频发的厄尔尼诺现象下，夏季高温下粒子热运动加速返粗与沉降，加剧了浆料储存的不稳定，其原因通常为以下三点：
④ 含水率、泛碱、脱层
面漆发生浮色/针孔问题，可能是底漆没封住基层导致，当
混凝土含水率>8%（塑料薄膜密封法 ASTM D4263 / GB）、或存在地下水返潮，水汽顶起底漆形成微泡/微脱层；碱性物质随水汽迁移到界面，破坏附着锚固；底漆渗透不足只”浮”在表面粉尘层上，后期受力整片滑移。
02 环氧地坪配套助剂

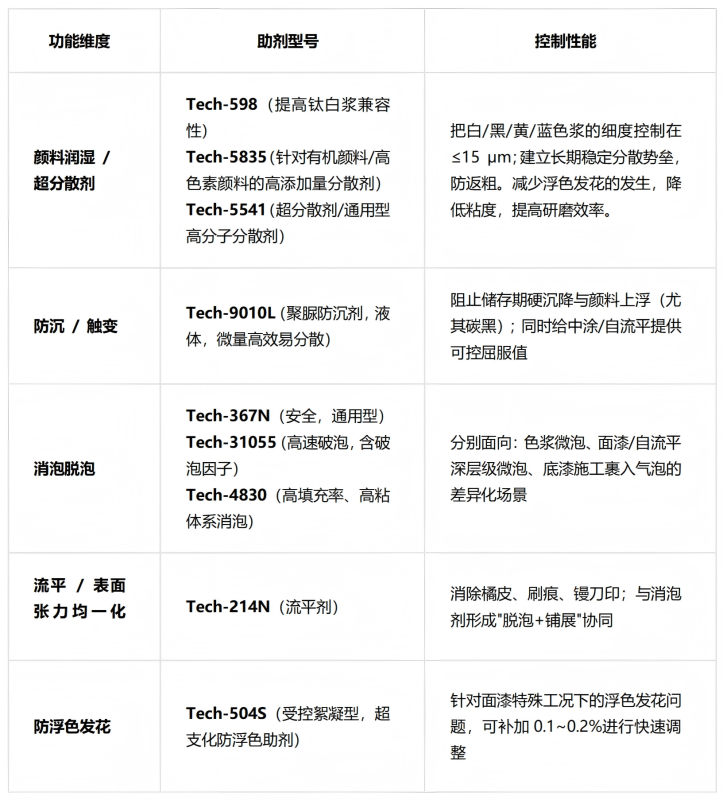

泰格作为助剂厂家，产品均有自主知识产权，通过多年的研发和应用匹配，为市场提供环氧地坪涂料配套解决方案。每一类助剂除了其主要用途外，其他辅助性能才是拉开性能差异的关键，在助剂之间做匹配，主要提供以下5种功能。
① 颜料润湿 / 超分散剂
Tech-598（提高钛白浆接受性）、
Tech-5835（针对有机颜料/高吸油值颜料的超分散剂）、
Tech-5541（高分子量分散剂，防浮色发花、防沉）
提高研磨效率，可将白/黑/黄/蓝色浆的细度 ≤15 μm；建立长期稳定分散势垒，防返粗。减少浮色发花的发生，降低粘度，提高研磨效率。
② 防沉 /触变
Tech-9010L（聚脲防沉剂，微量高效）
阻止储存期沉降与颜料上浮（尤其碳黑）；同时给中涂/自流平提供可控屈服值。
③ 消泡脱泡
Tech-367N（安全，通用型）
Tech-31055（高速破泡，含破泡因子）
Tech-4830（高填充率、高粘体系消泡，使用安全）
分别面向色浆微泡、面漆/自流平深层级微泡、底漆施工裹入气泡的差异化场景。
④ 流平 / 表面张力均一化
Tech-214N（流平剂）
消除橘皮、刷痕、镘刀印；与消泡剂形成”脱泡+铺展”协同。
⑤ 防浮色发花
Tech-504S（受控絮凝型，超支化防浮色助剂）
针对面漆特殊工况下的浮色发花问题，可补加0.1~0.2%进行快速调整。
03 环氧地坪配方
① 环氧地坪色浆
针对钛白、永固黄、炭黑、酞菁蓝等不同颜料的化学特性与表面电荷，定制化复配分散剂与助剂体系。在保证高固含与色彩饱和度的同时，通过气相二氧化硅、防沉剂与消泡剂的协同作用，实现很好的储存稳定性与施工流平性，解决了常见的浮色、发花与沉降问题。

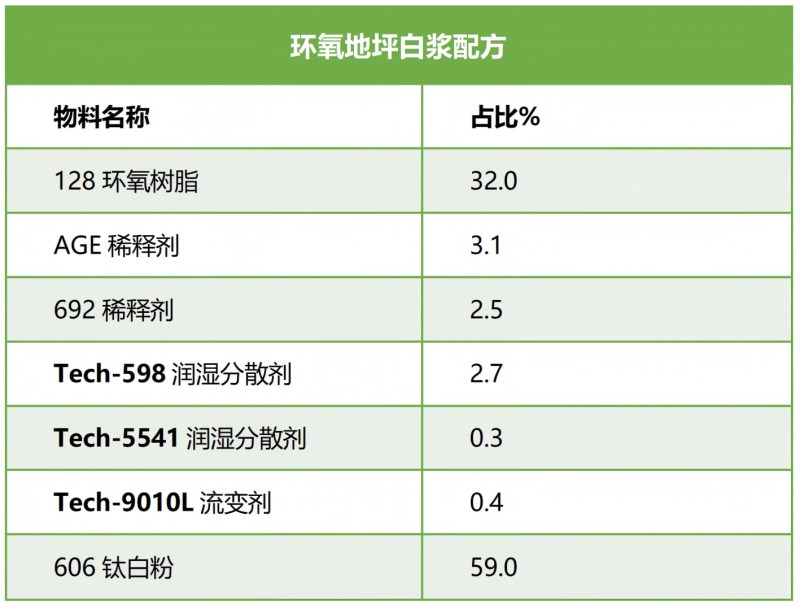

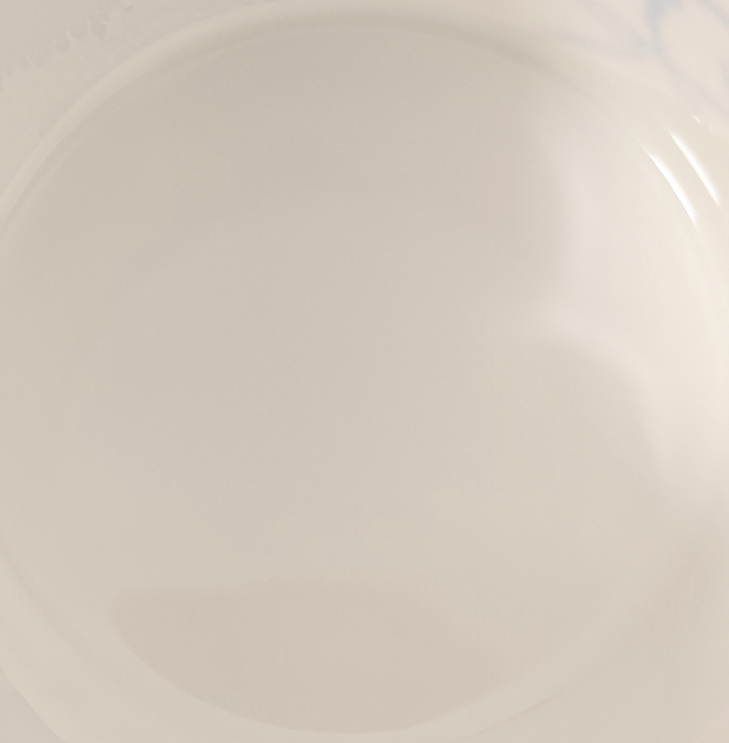

（上图）环氧地坪白浆状态
制备的色浆色泽纯白，细腻无颗粒，遮盖力优异。其中Tech-598负责快速把钛白粉TiO₂表面润湿降粘，提高流动性和填充率；Tech–5541负责在钛白粉TiO₂ 表面建立更强的空间位阻，抑制钛白粉的沉降，并防止微观浮色发花，提高白浆接受性；Tech-9010L防沉剂提供轻度触变，增稠幅度小，不影响流动性，防止高填充钛白浆在长期静置后硬底沉降。

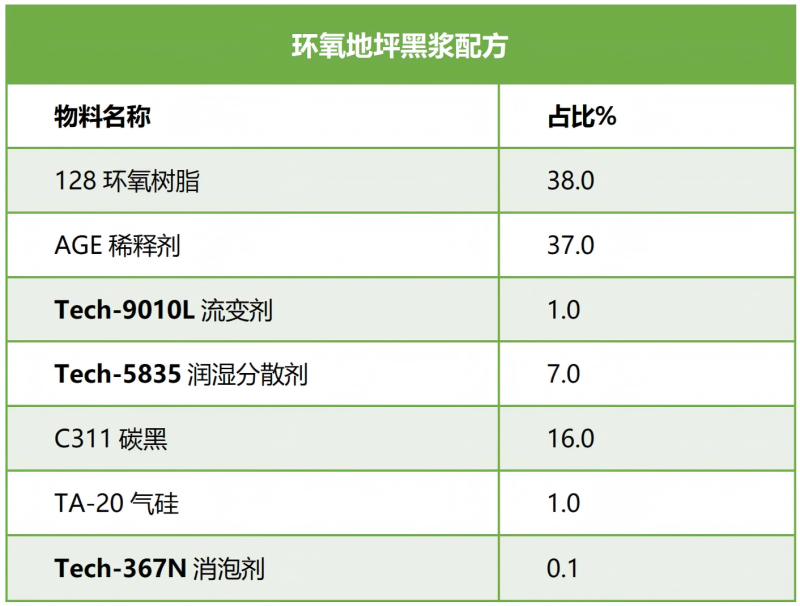

● 环氧地坪黑浆：碱性多点吸附分散剂

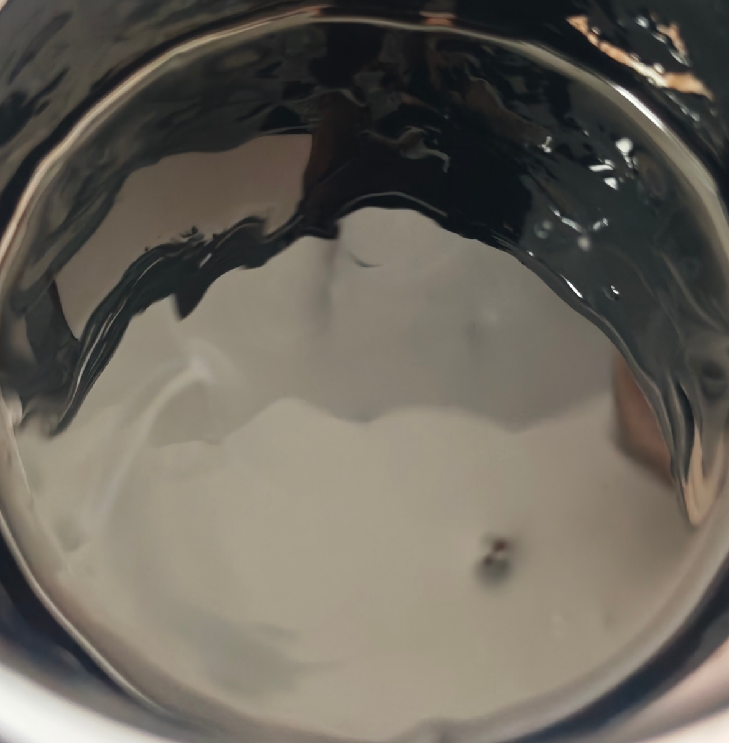

环氧地坪黑浆状态
制备出的黑浆黑度饱满纯正，体系分散均匀，这得益Tech-5835（固含量40%）作为碱性多点吸附分散剂，富含大π键、氢键等多种亲和颜料基团，表现为对黑浆的高润湿性和高流动；Tech-9010L流变剂可提高制漆、调色时黑浆的混入性，提高混合效率、生产效率；气泡易吸附在碳黑的多孔表面，尤其是细度更小的特黑浆，Tech-367N消泡剂使用安全且破泡效率高。

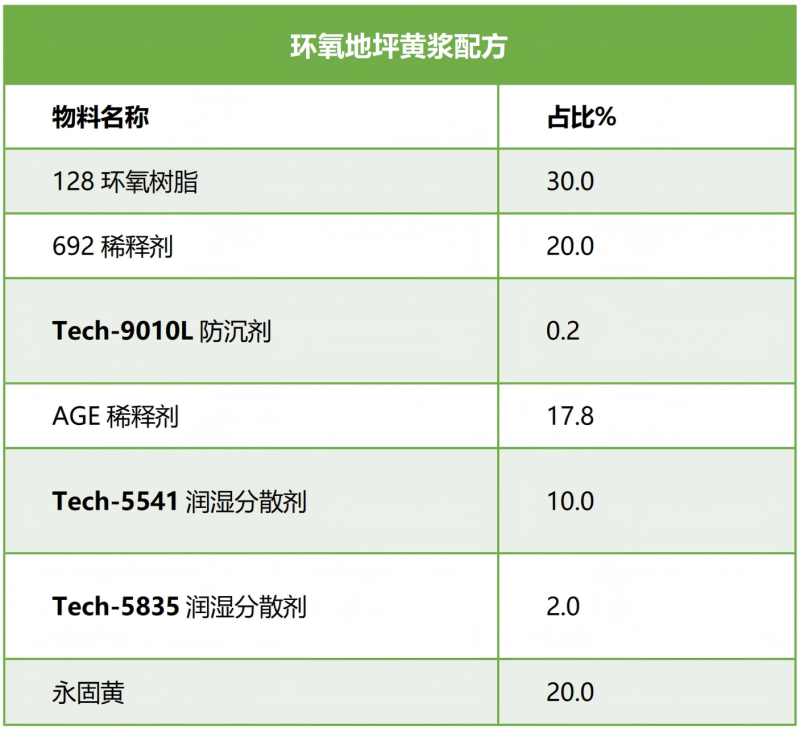

● 环氧地坪黄浆：碱性多点吸附分散剂

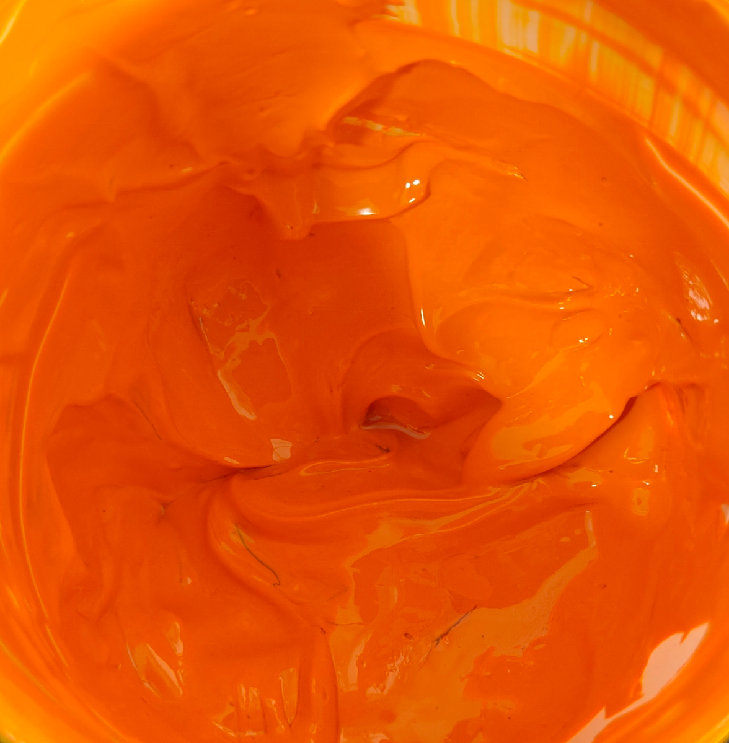

环氧地坪黄浆状态
制备的黄浆色彩鲜艳饱和，储存稳定性强，无浮色发花。Tech-5541 的通用锚固群覆盖无机/有机混界区，降低粘度并防止浮色；Tech-5835 负责强化对有机黄颜料粒子的润湿包覆，提高稳定性；Tech-9010L同样提高制漆、调色时黄浆的混入性。

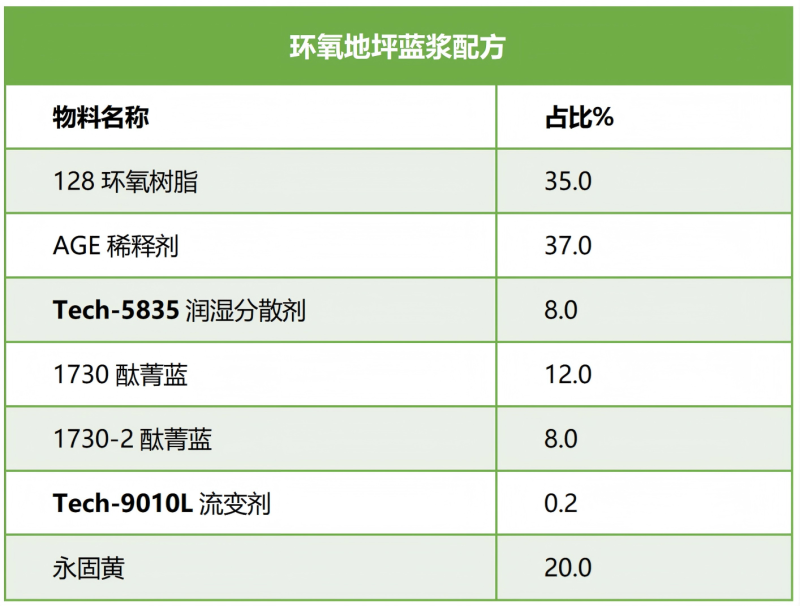

● 环氧地坪蓝浆：碱性多点吸附分散剂

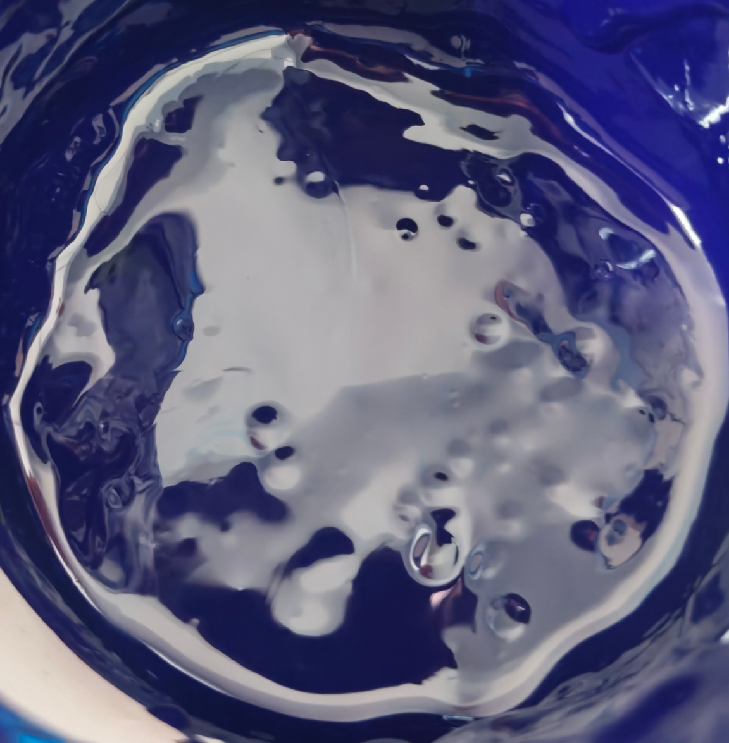

（上图）环氧地坪蓝浆状态
制备的蓝浆色彩鲜艳饱和，储存稳定性强，无浮色发花。Tech-5835作为碱性多点吸附分散剂，富含大π键、氢键等多种亲和颜料基团，在分散酞青蓝时，表现的高润湿性和高流动；Tech-9010L提高制漆、调色时蓝浆的混入性。

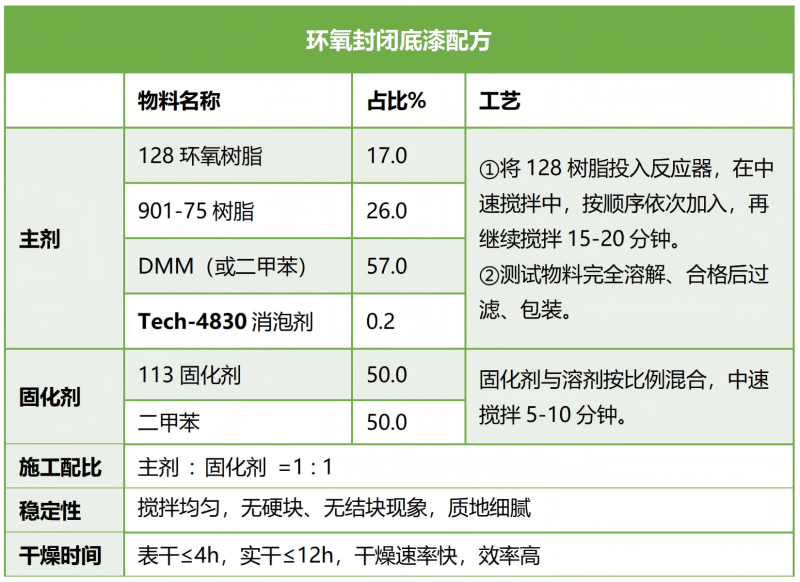

② 环氧封闭底漆配套助剂
环氧封闭底漆湿料

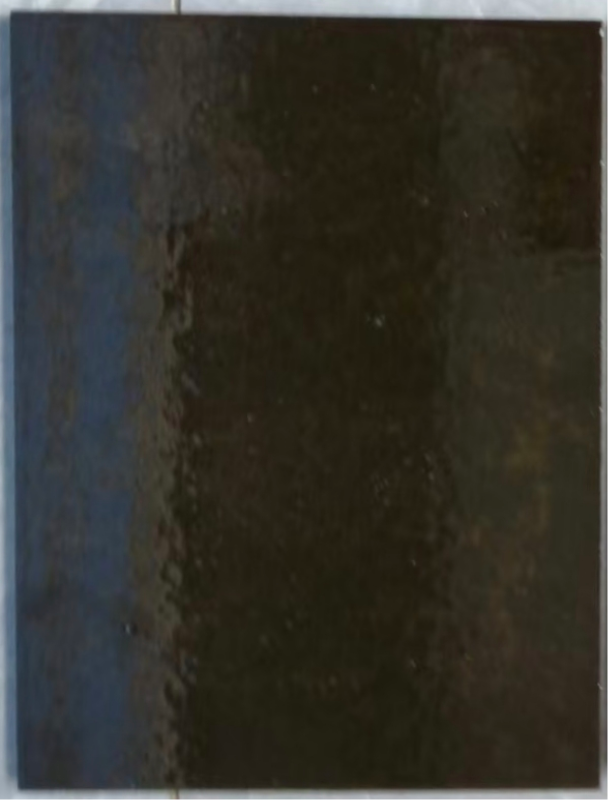

环氧封闭底漆干膜
环氧封闭底涂布后有效加固松散的基层结构，提升整体地坪系统的抗渗性与耐久性。0.2%的Tech-4830消泡剂可有效抑制底漆施工裹入的气泡，帮助脱微泡，同时改善涂料的流动性，减少防微泡堵孔的发生，特别适用于环氧封闭底漆，使用安全，提高基层水汽封闭和涂层致密性。

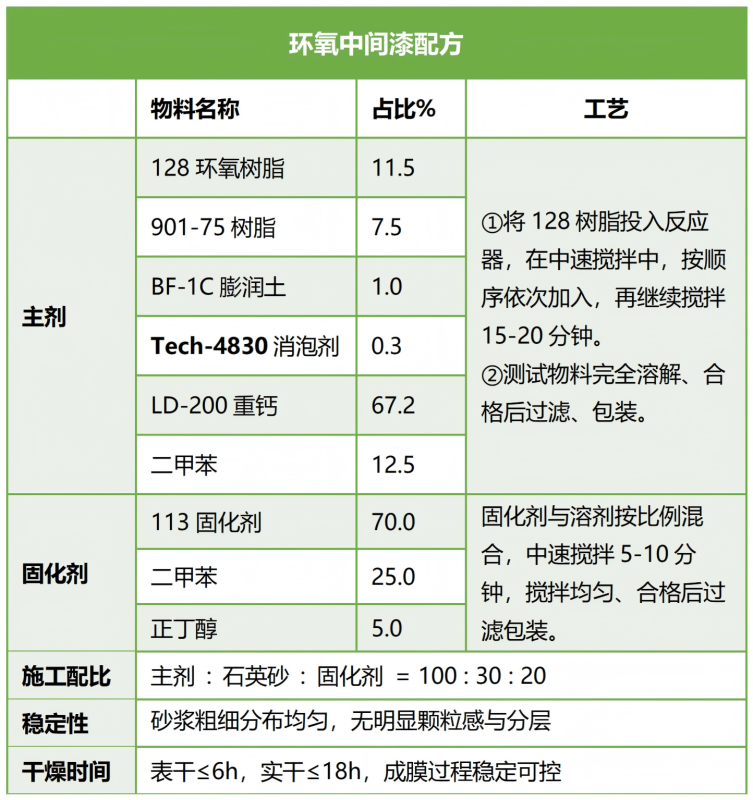

② 环氧中层漆配套助剂

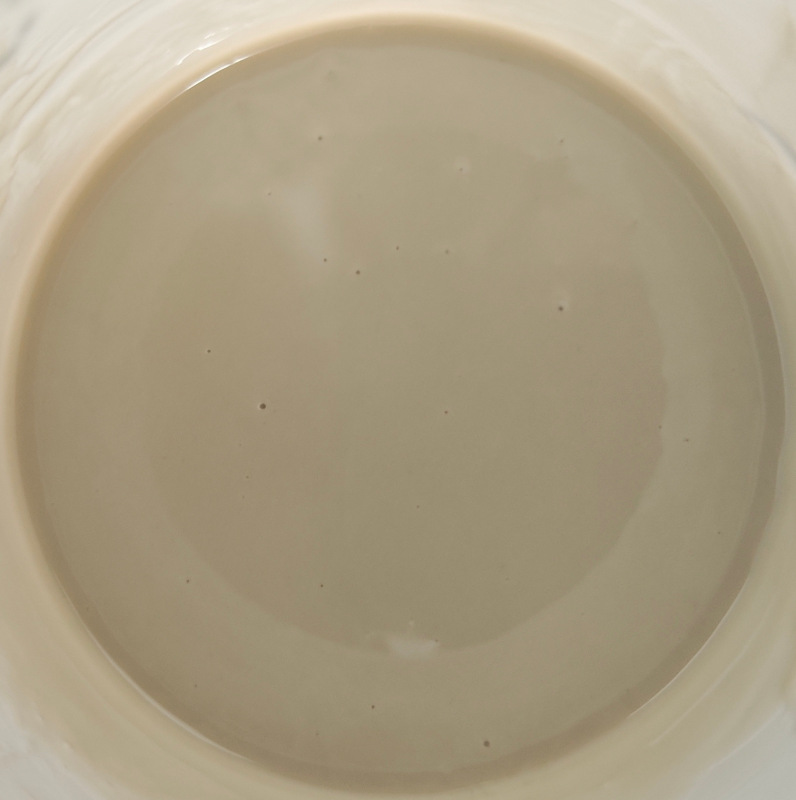

环氧中间漆湿料

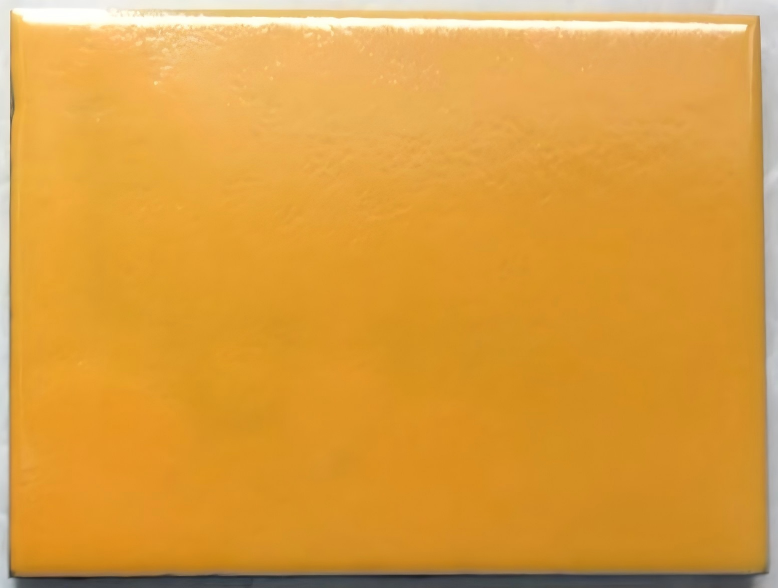

环氧中间漆干膜
中层漆作为连接底漆与面漆的关键层，厚度更厚且要求抗冲击与抗压性，配方在加入膨润土后粘度上升，消泡难度陡增，使用0.3%的Tech-4830消泡剂有效解决高粘厚涂时易起泡的难题，使用安全，硅析出风险为零。涂布固化后中层漆膜表面填充平整，无明显颗粒感与孔隙，可有效提升地面整体结构强度与平整度，确保面漆附着力与表观效果。

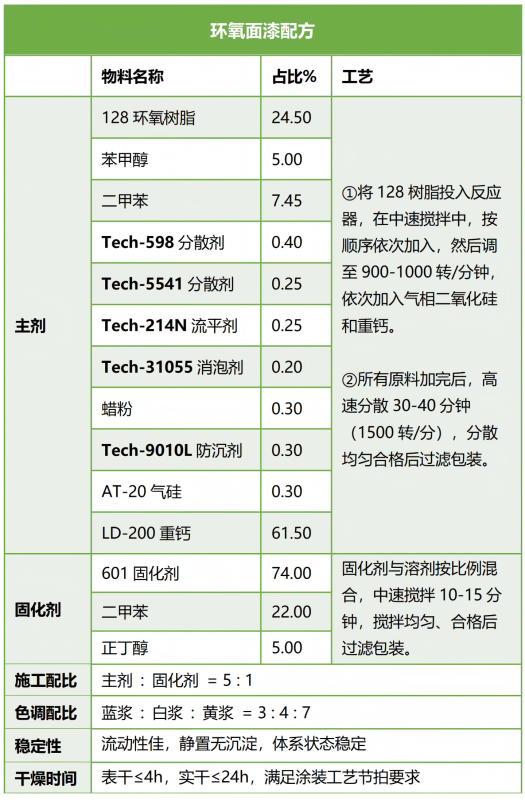

④ 环氧自流平面漆配方配套助剂

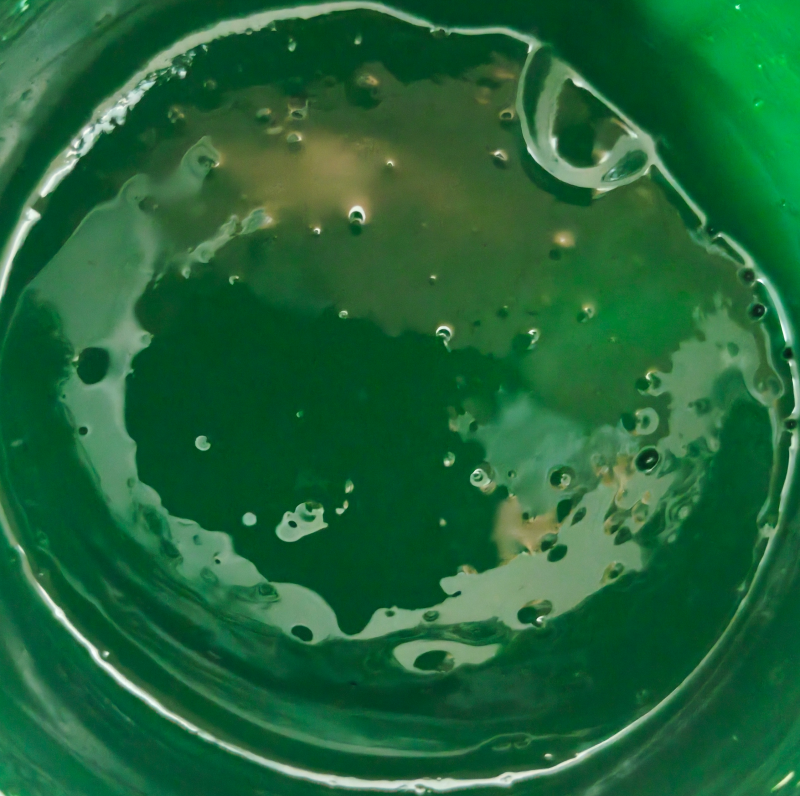

环氧面漆湿料

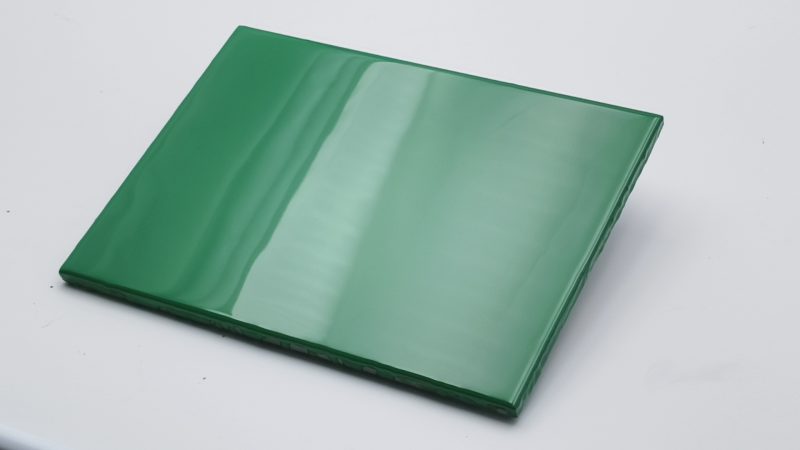

环氧面漆干膜

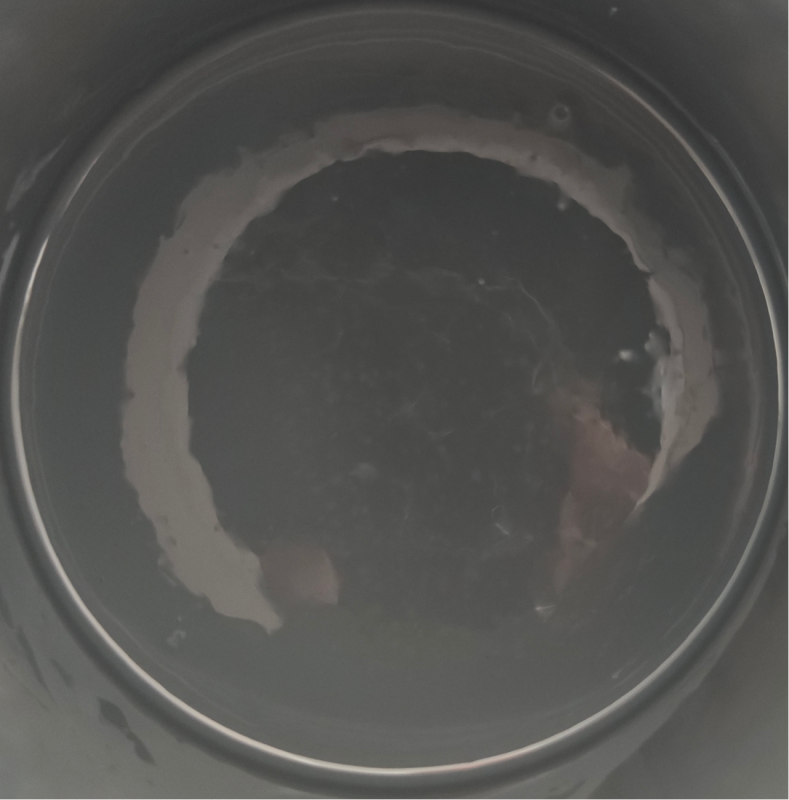

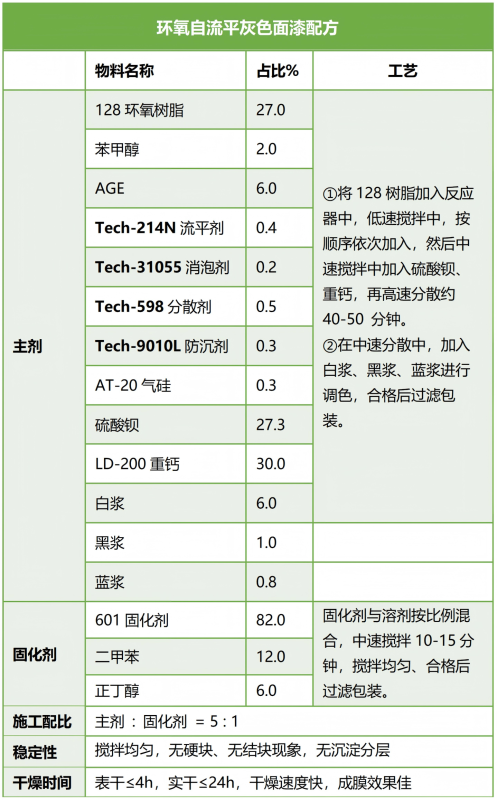

环氧自流平灰色面漆湿料

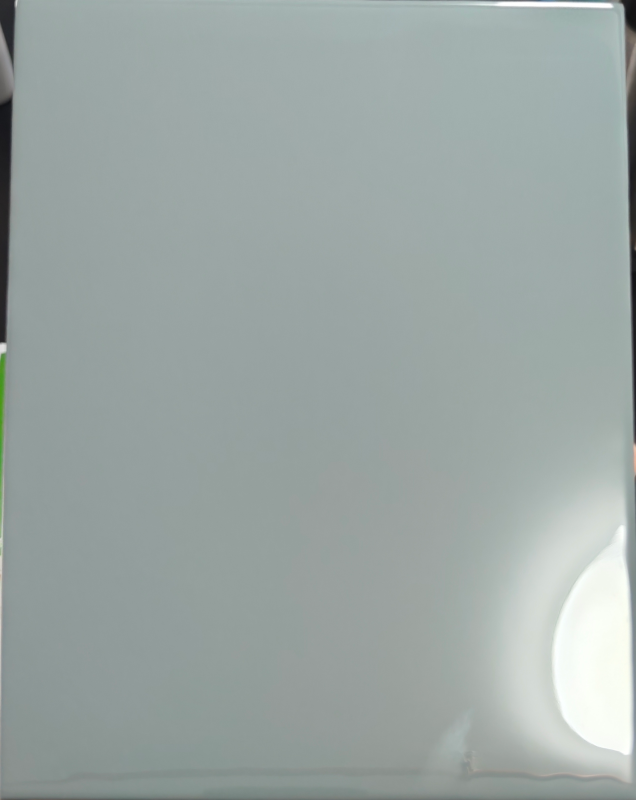

环氧自流平灰色面漆干膜
面漆自流平成膜后色彩鲜艳饱满，光泽度优异，表面平整光滑无瑕疵，达到预设的高端装饰与防护标准。以绿面为例，其中0.40%的Tech-598负责快速把重钙CaCO3表面润湿降粘，提高流动性和填充率；0.25%的Tech–5541负责在重钙CaCO3表面建立更强的空间位阻，抑制重钙的沉降，并防止微观浮色发花，提高色浆接受性；0.30%的Tech-9010L防沉剂提供轻度触变，防止高填充重钙在长期储存后的硬底沉降；0.20%的Tech-31055消泡剂内含破泡因子，可在面漆施工后快速破泡，保障漆膜表面平整，尤其特别适合在高粘度体系中消除微泡；0.25%的Tech-214N流平剂促进快速的流平，且不易稳泡，提高光泽度。
04 总结
本次提供的环氧地坪底中面、色浆的配套解决方案中，环氧色浆展现出很好的相容性、接受性和混入性，且无浮色发花、沉降分层等不良现象。封闭底漆、中层漆及面漆，在干燥时间、附着力、表面效果等核心指标均达设计标准，性能要点为配方提供调整方向，且层间配套性良好，整体性能均衡。
