前言：分散剂多元化的发展一来，衍生出各种性能偏向性的分散剂，有偏向稳定性的、有偏向色相的、有偏向降粘的，等等。在追求环保的当下，溶剂型涂料在追求更高的PVC、更低的VOCs同时，这时浆料的流动性和均一度成了需要解决的首要问题。

一、环保型高固体份浆料难题
     高固体份浆料有着超过60%的体积固含量（参考：一般面漆PVC典型范围为0.25～0.45），单次涂装膜厚相比传统涂料提高1-4倍，有效减少涂装次数和减少VOCs等众多优点。
     环保型高固体份浆料在制作过程中会遇到的难题之一，就是超过临界颜料体积浓度（CPVC）而导致的流动性降低、均一度降低的问题，这在碳纳米管CNT浆料中十分常见，这是因为此时固体颗粒之间空隙被基料（如聚丙烯酸树脂）恰好填满，流变性能改变，性能发生显著变化。     当加入过多的粉体而超过CPVC时，将导致浆料流变性能-流动性变差，出现粒子间空隙和气泡残留，影响树脂（粘接剂）的交联密度，从而降低涂层的耐腐蚀性（水汽和离子更易渗透）、机械强度（如附着力、硬度）。有需要的，可通过国际标准ISO 3233-1:2019测得基础浆料中不挥发物体积百分比NVV_p。


二、提高并控制PVC
     泰格助剂Tech-541分散剂的应用机理，是通过改变高固体份浆料中颜料/填料颗粒的分散状态、减少颗粒间隙和提高颗粒排列，优化基料与颜料的相互作用来实现浆料更高的NVVp和更低的VOCs。
     丰富的应用实验表明，Tech-541能够实现浆料较高的颜料填充量，有效减少分散时间，且具有很宽的配伍性，特别适合分散二氧化钛、膨润土等无机物颗粒。

2.1  主要性能实测

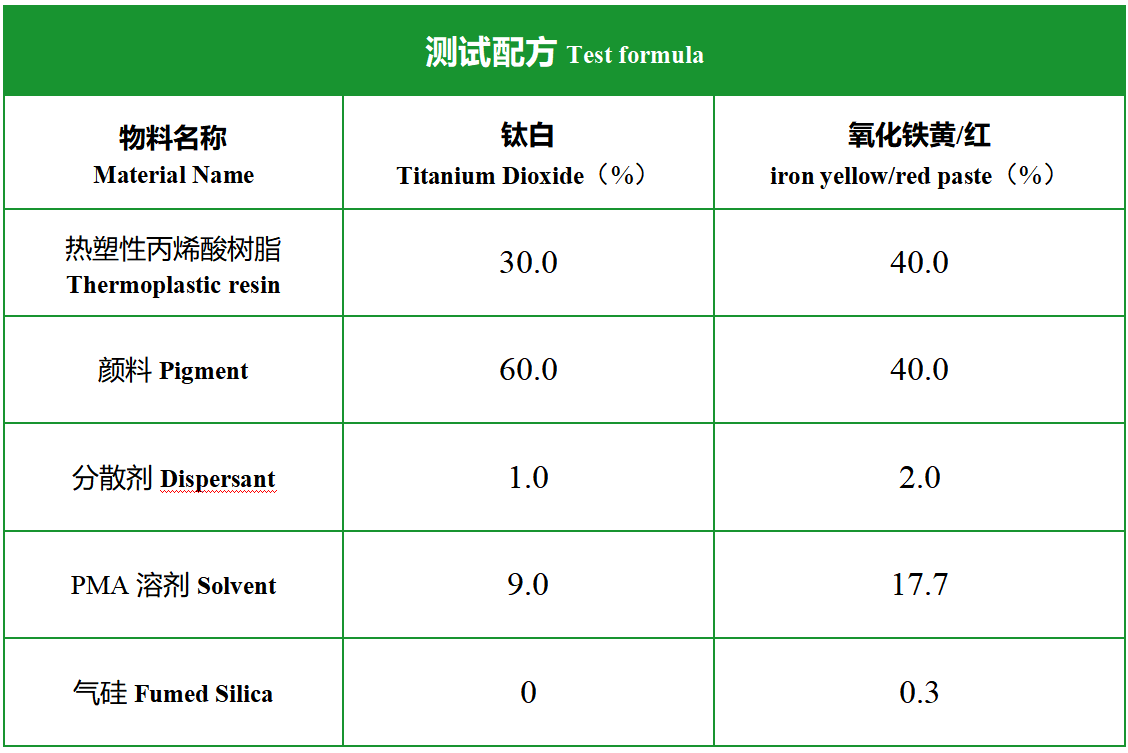

     我们选用同类型国际产品（竞品）作为对比，在热塑性丙烯酸体系中分散钛白粉、氧化铁黄/红，横向对比分散剂之间的性能差异。


☑ 流动性：重要优势

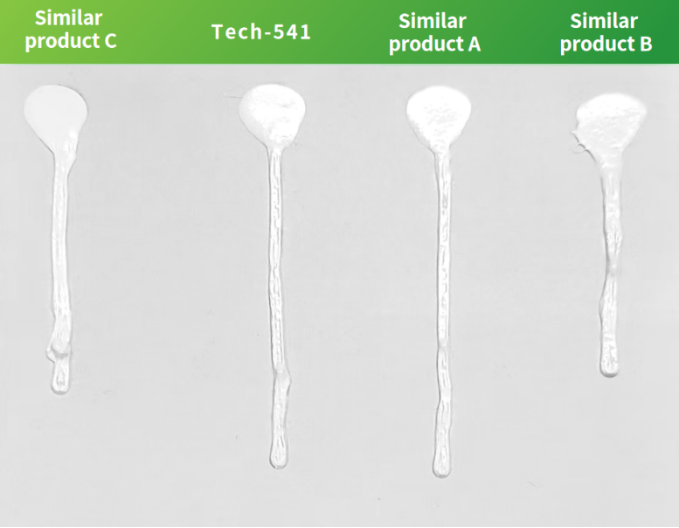

流动性：Tech-541-热塑性丙烯酸体系-钛白粉

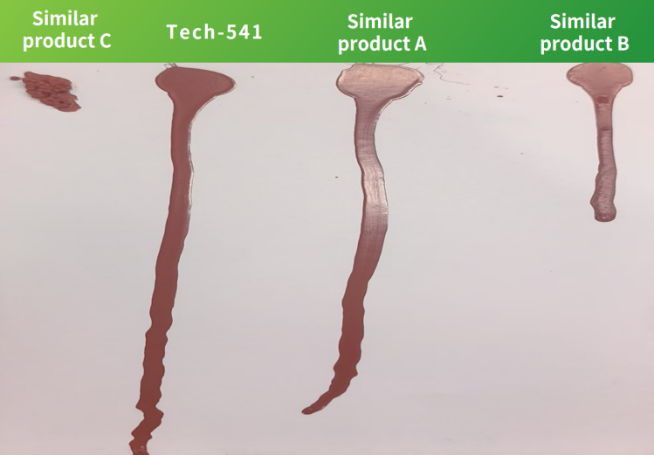

流动性：Tech-541-热塑性丙烯酸体系-氧化铁红

Tech-541表现领先，能有效降低体系粘度，提高浆料流动性。

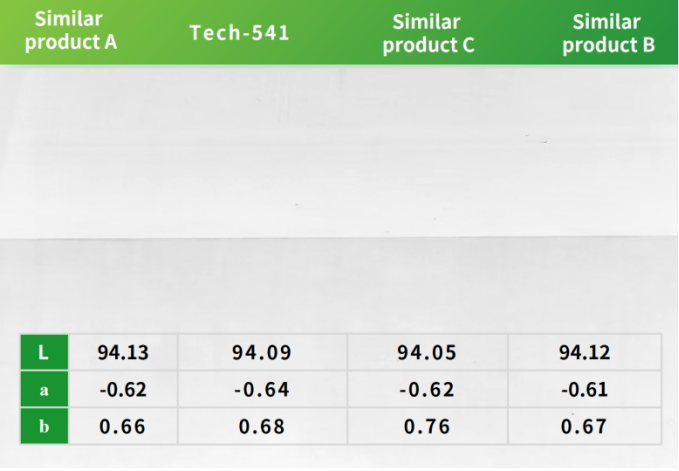

☑  展色/抗浮色：性能达到平衡​​展色性：Tech-541-热塑性丙烯酸体系-钛白粉

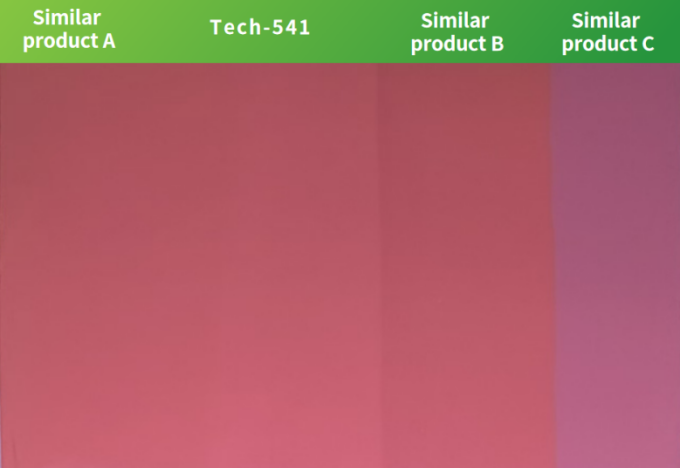

展色性：Tech-541-热塑性丙烯酸体系-氧化铁红

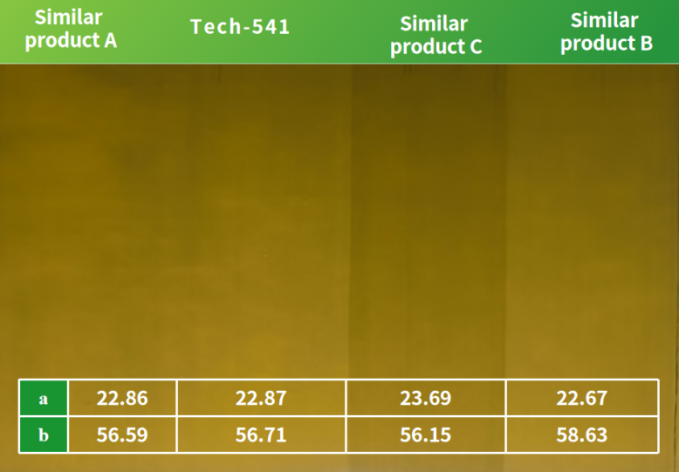

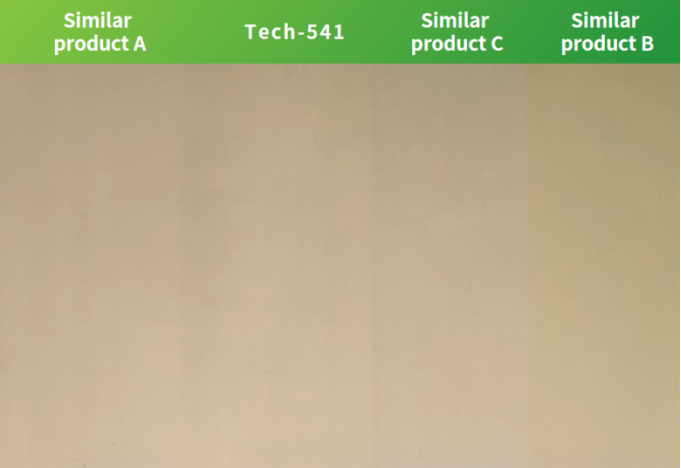

展色性：Tech-541-热塑性丙烯酸体系-氧化铁黄

     展色测试对比发现，在钛白体系中，四支分散剂的展色性无明显区别。铁红/铁黄体系中，Tech-541、竞品A、竞品B展色性基本一致，竞品C则有着不同表现。

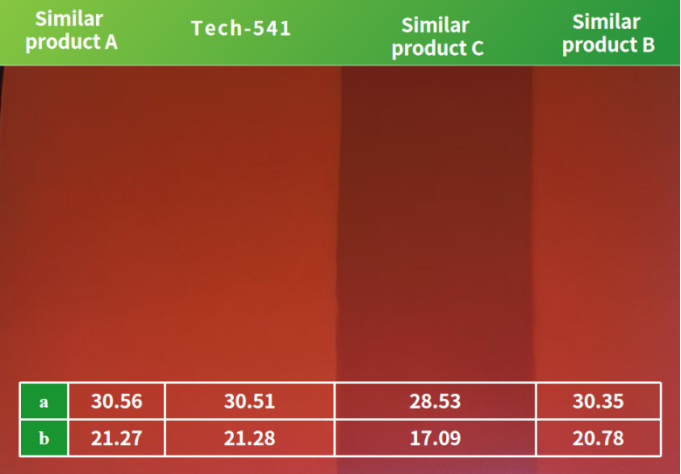

着色力：Tech-541-热塑性丙烯酸体系-氧化铁红

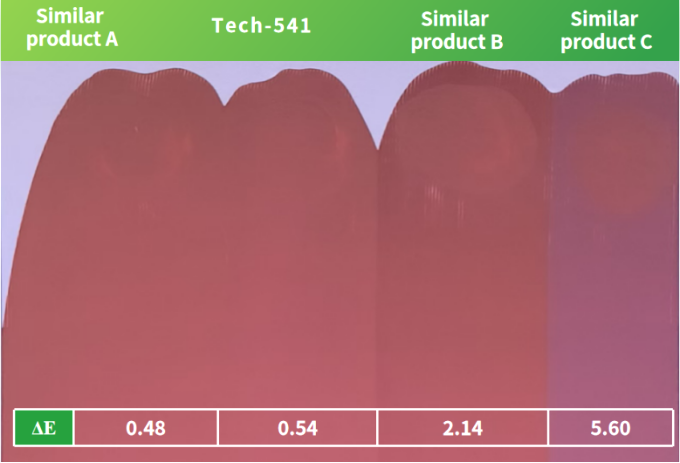

浮色：Tech-541-热塑性丙烯酸体系-氧化铁红


着色力：Tech-541-热塑性丙烯酸体系-氧化铁黄

     着色力和浮色测试中，Tech-541指研色差小，在两个性能中达到了不错的平衡，这意味着在不同涂层厚度和接缝处颜色也保持一致，低的色差让施工人员更佳放心使用。

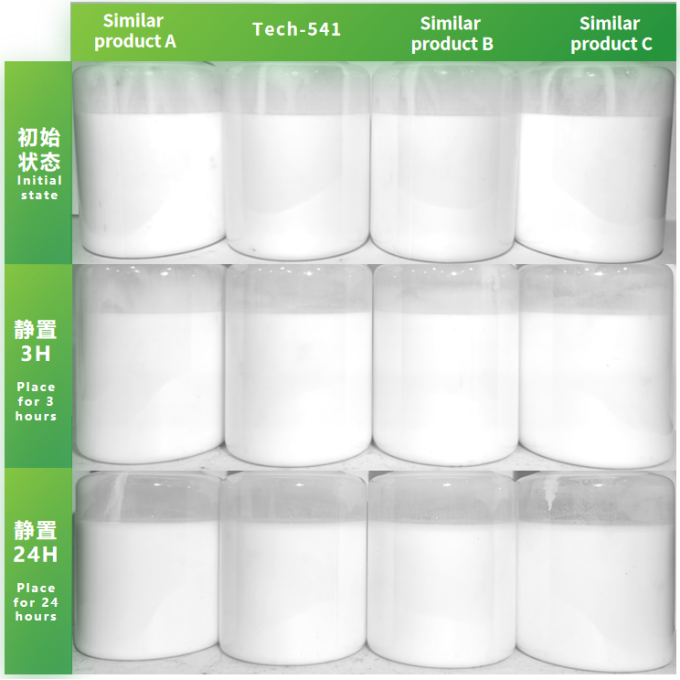

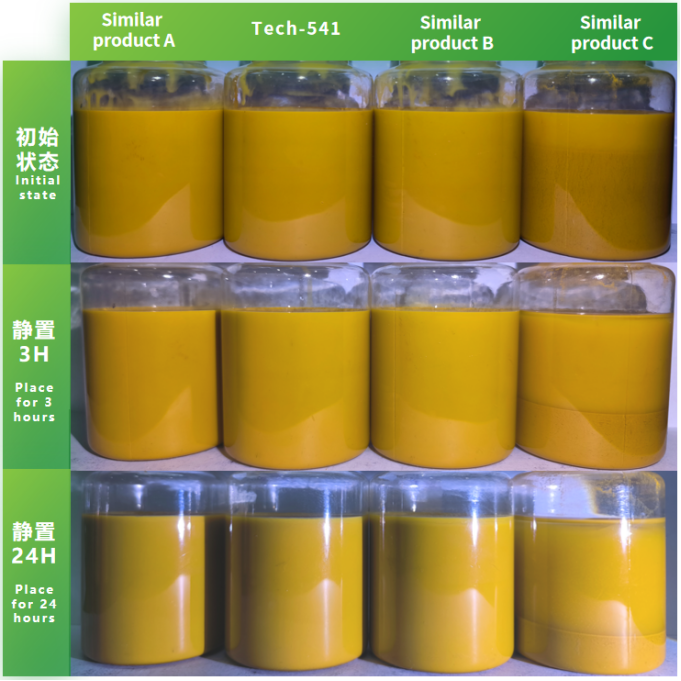

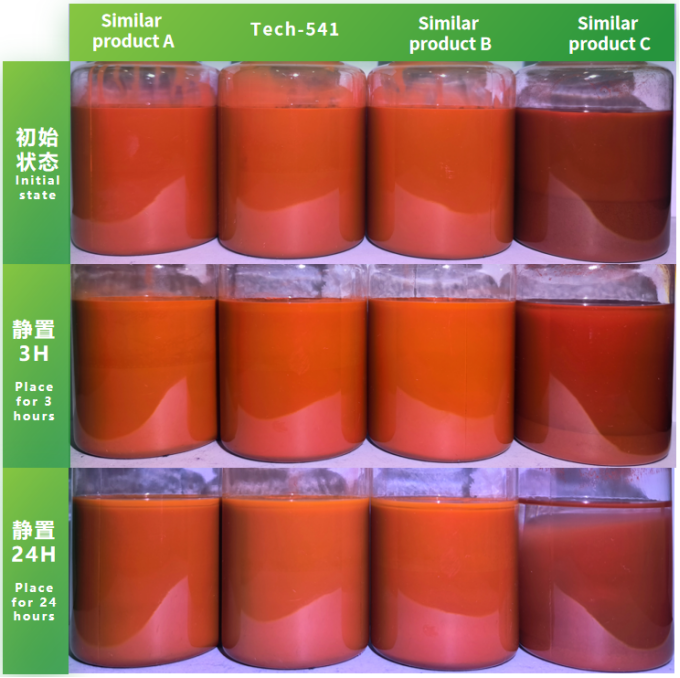

☑  防沉性：长效均一性

     防沉性是保持浆料持续均一性的条件之一，从测试（上图）可以看出，Tech-541防沉性表现优异。在所有测试中，Tech-541仅出现轻微分层，与此不同的是竞品C随静置时间的增加，出现了严重分层。

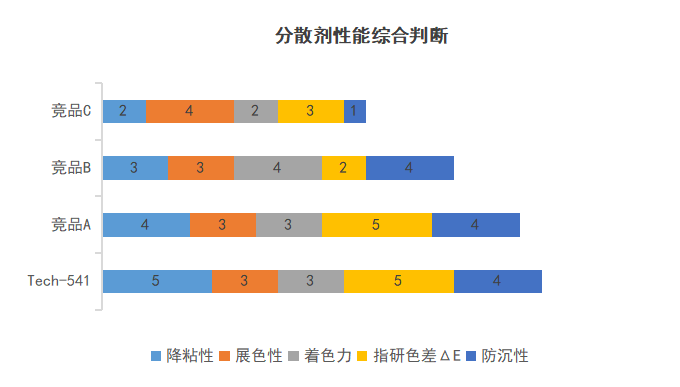

* 分数越高，性能越好

三、总结
     Tech-541是一款综合性能优异的分散剂，其整体表现与国际领先（竞品A）相当，其中在流动性上更具优势，对于钛白粉、氧化铁等无机颜料展现出卓越的流动性能，对浮色与展色的平衡佳。
     Tech-541推荐用于对高流动性、高粉体填充量、长效均一性有要求的浆料制备中。
