随着钢结构桥梁、储罐、海洋工程等基础设施对长效防腐的需求持续提升，传统防腐涂料在配方与施工中面临锌粉易沉降、厚涂易流挂、面漆表活影响耐候等共性难题。泰格助剂基于对树脂、颜填料与助剂界面行为的分析与测试结果，提供覆盖底漆、中间漆、面漆全体系的防腐涂料助剂配套方案，赋能防腐涂料企业高质量发展。

01 防腐涂料应用难点解析
     防腐涂料是一个多涂层协同的系统工程，底漆承担阴极保护与附着，中间漆承担屏蔽与厚度，面漆承担耐候与装饰。但在实际配方和施工中，每一层都有典型的失效痛点。下面从三个最核心的共性难题展开。

难点①富锌底漆的锌粉硬沉降问题
环氧富锌底漆在储存过程中，锌粉密度高达≈7.1 g/cm，沉淀到底部形成硬沉降/硬块。而在施工时锌粉在漆膜中分布不均，局部锌含量不足，防腐效果会显著下降；加上大量锌粉若分散不充分，锌粉粒子团聚后等效粒径更大，沉降进一步加速。

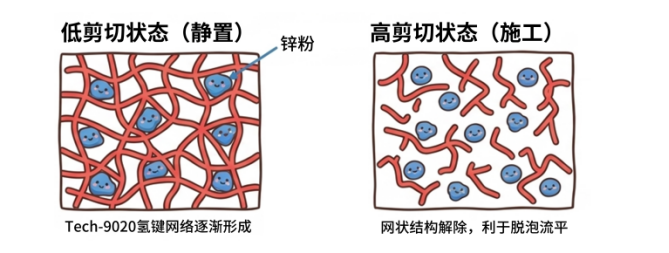

     单靠提高黏度对抗锌粉沉降是不够的，本方案通过聚酰胺蜡流变剂（Tech-9020）构建合适的触变网络：即在低剪切下（如储存、挥发干燥）形成聚酰胺蜡（氢键）三维网络结构，提供足够的屈服应力“托住”锌粉，解决硬沉降问题；在高剪切（如喷涂、搅拌）下氢键网络被拆解，浆料粘度迅速下降，保证施工性。与此同时，配合0.1%润湿分散剂（Tech-5108）对锌粉表面进行锚定和润湿，防止锌粉间团聚絮凝，降低沉降风险。

难点② 云铁中间漆的流挂与屏蔽问题
     环氧云铁中间漆立面施工时常出现流挂、涂层厚度不均，导致局部屏蔽效果差，影响防腐性能，主要原因在于片状的云母氧化铁（MIO鳞片状α-Fe₂O₃）径厚比大，在湿膜状态下受重力影响容易滑移。

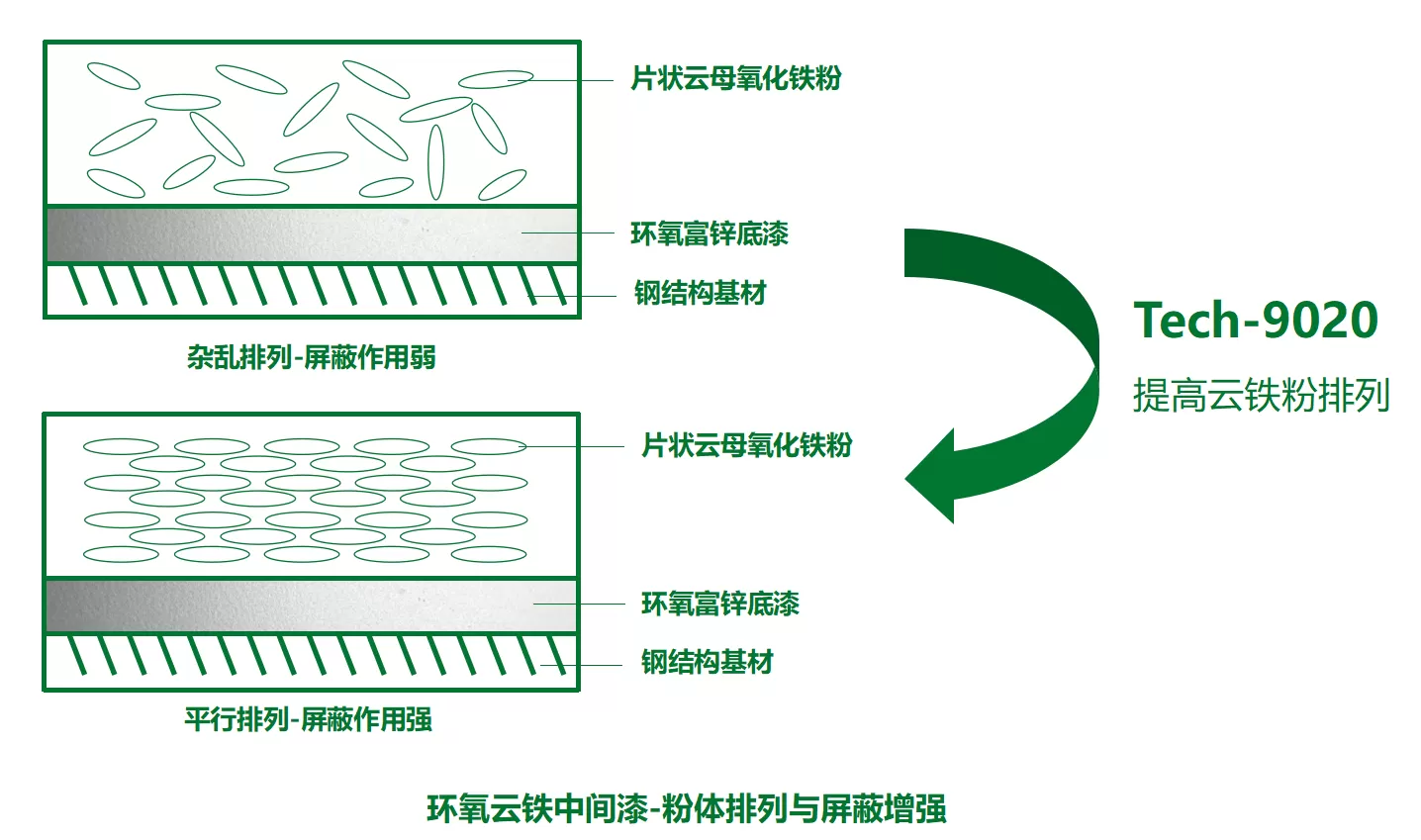

     泰格方案的优势，在于提供了更适合防腐涂料施工的流变弛豫时间：通过聚酰胺蜡（Tech-9020）与膨润土的协同配合，调整环氧云铁弛豫时间的快慢，实现低施工粘度下的厚涂；相对应的消泡剂和流平剂，在弛豫时间内完成漆膜的脱泡和流平；且聚酰胺蜡纤维则作用于片状云母氧化铁，促进平行排列，增强屏蔽作用。方案通过调整涂料不同剪切下等各项性能，实现“厚涂不流挂和云母氧化铁平行排列”的理想状态。

难点③ 表活影响面漆的耐化性

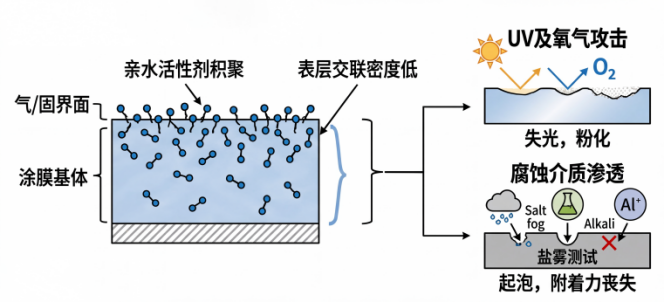

     表面活性剂（如分散剂、润湿流平剂等）在降低色浆粘度、提高涂料流平性的同时，可能影响防腐面漆的耐水性、耐盐雾性和耐候性等性能，导致防腐性能不达标，尤其是低分子量的亲水表面活性剂，虽然对无机填料润湿效果强，但其会富集在漆膜表层（固-气界面），导致以下缺陷：

●  面漆表层吸水：部分表面活性剂为了提高产品通用性，在链段中加入亲水基团(如EO、羧酸盐、磺酸盐、季铵盐等），在高湿环境下吸收水分，盐雾试验中将明显起泡

     通过使用疏水性基团和特殊结构设计，并控制用量，规避表面活性剂对防腐面漆可能产生的负面影响（如Tech-598、Tech-5041等），并严格依照标准（如HG/T 2454-201）进行各项耐性验证测试。

02 防腐涂料色浆方案与效果展示

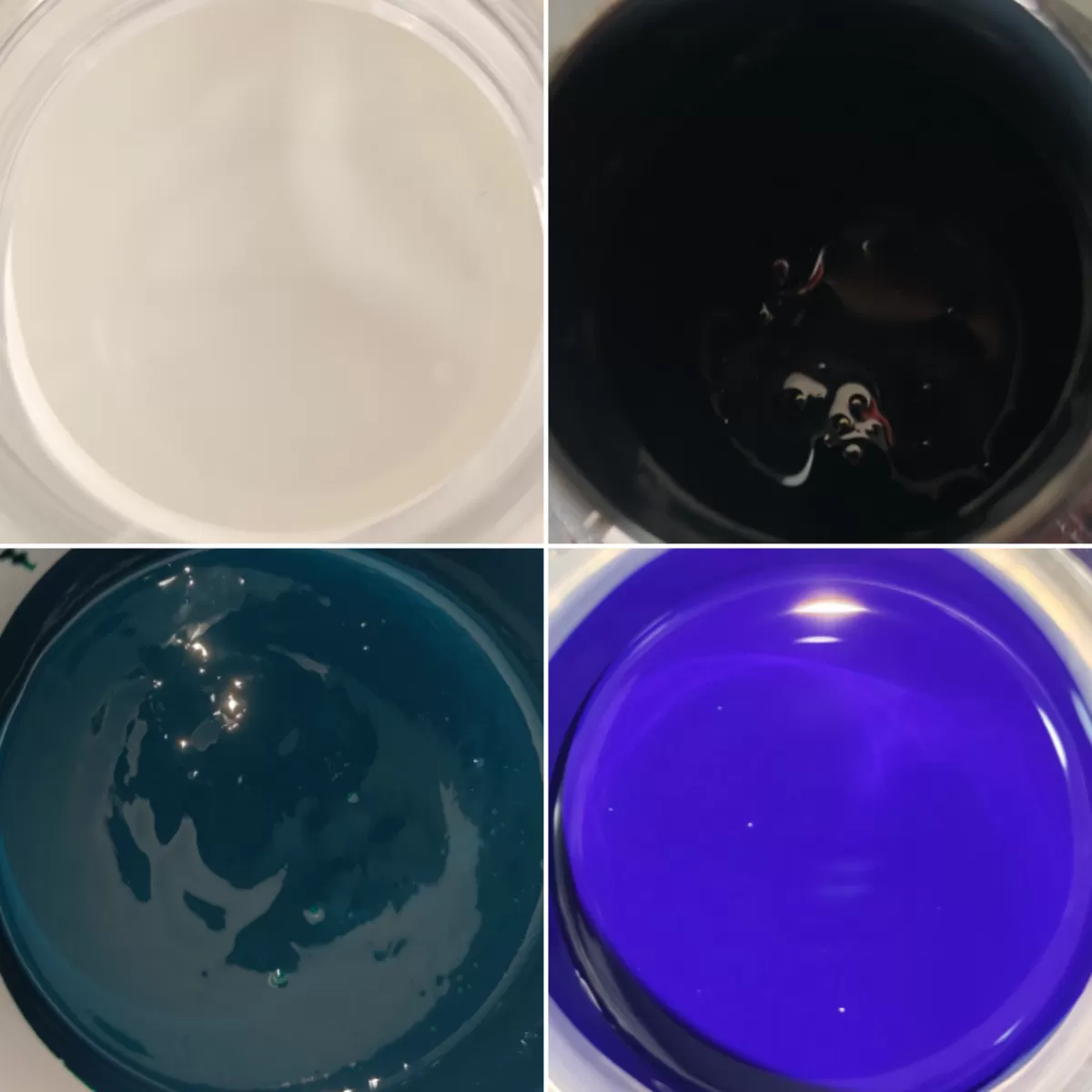

     该方案针对钛白、碳黑及酞菁颜料的表面电荷和极性差异，选用不同分散剂结构，尽可能规避耐性影响的同时，提高研磨效率和降粘等方面性能；通过触变剂（Tech-9010L）与膨润土的协同作用，在保证高固含与色彩饱和度的同时，显著缓解储存沉降与施工浮色问题。

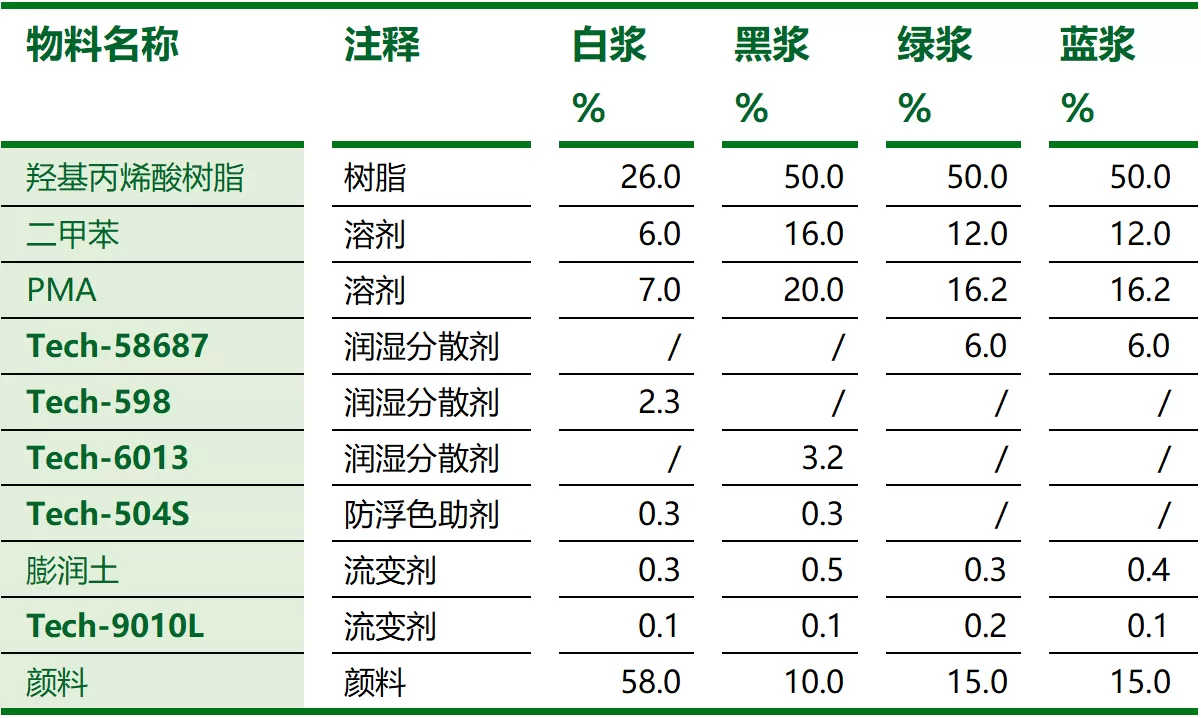

●  防腐色浆基础配方

03  环氧富锌底漆方案与效果展示

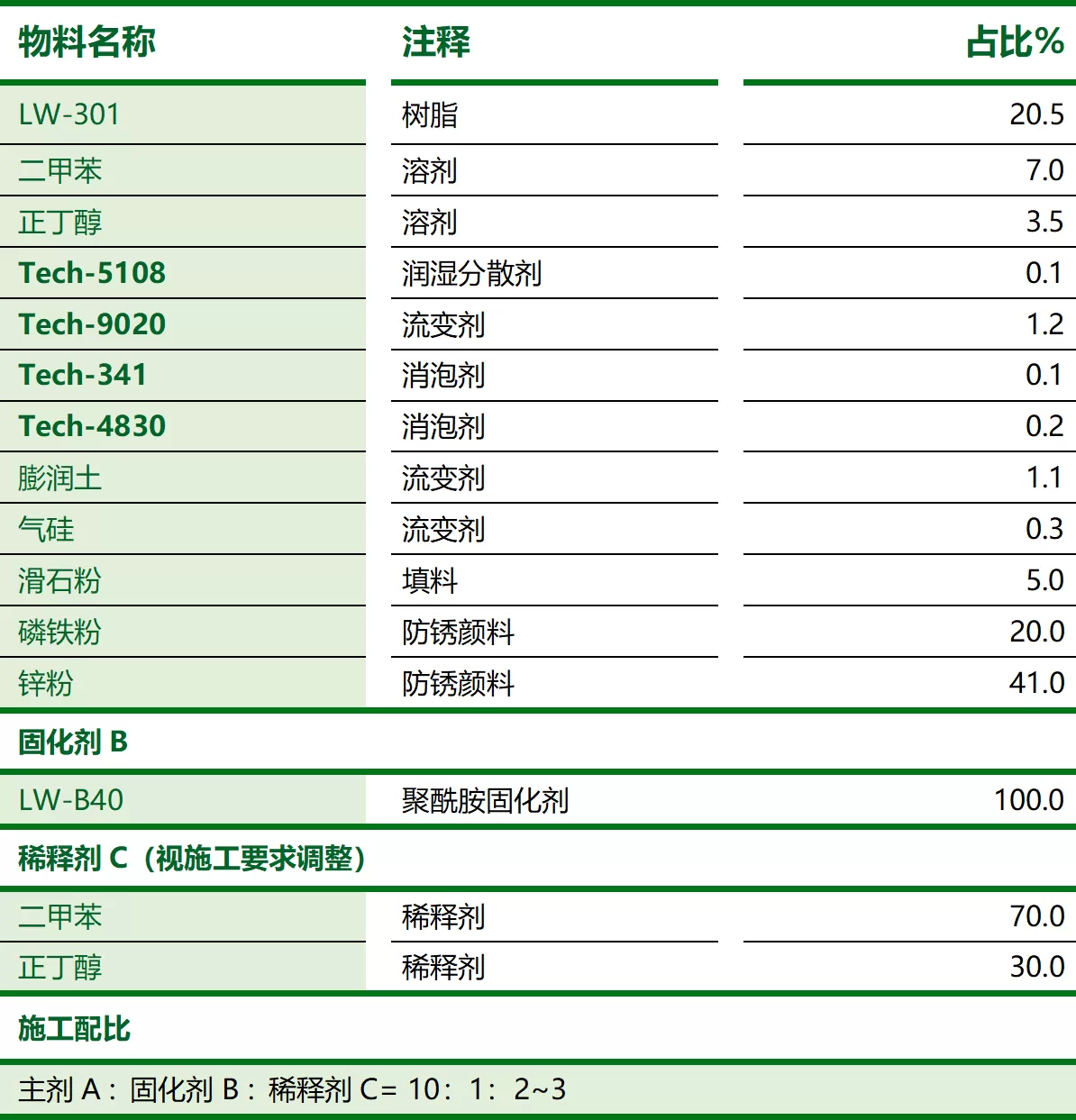

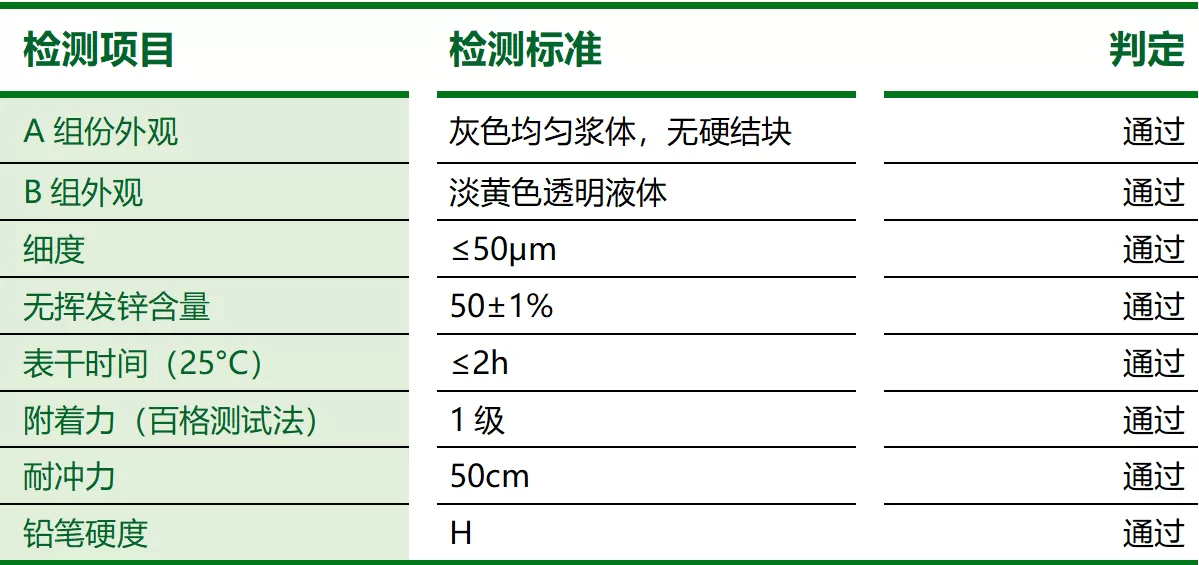

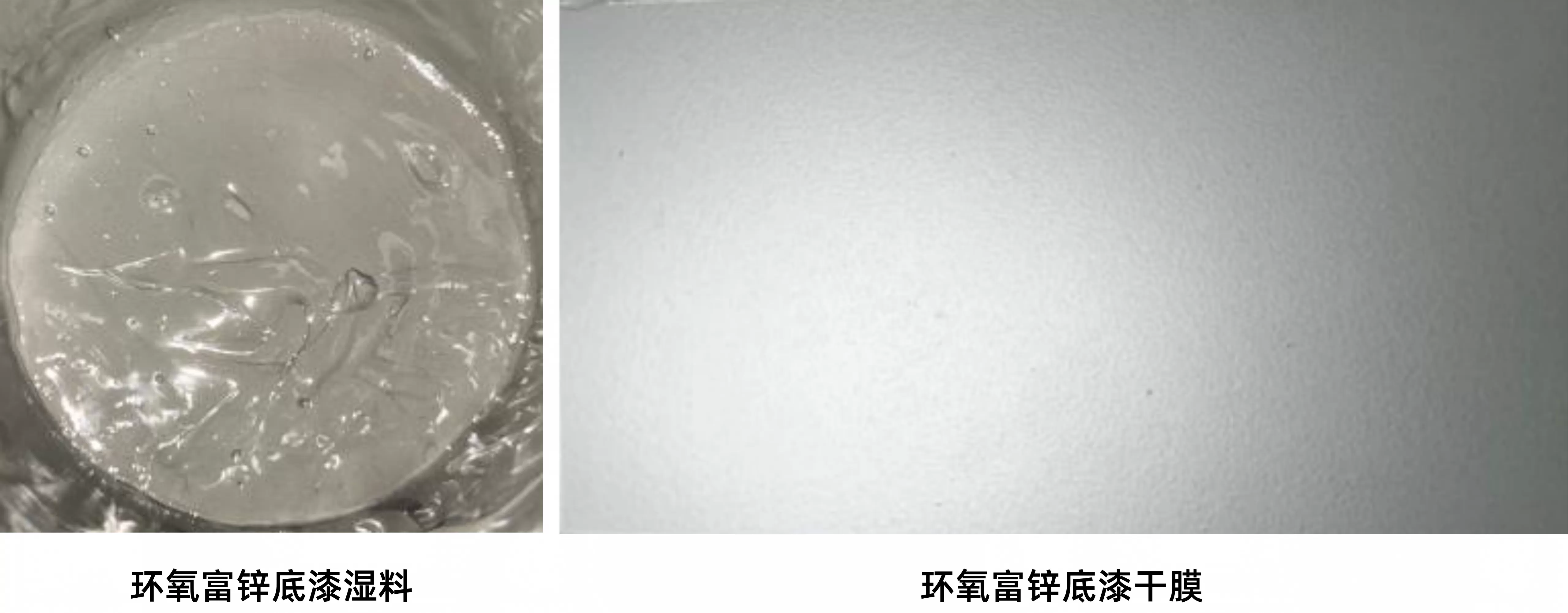

     环氧富锌方案中，针对锌粉等防锈颜料易沉降问题，采用Tech-9020+气相二氧化硅+膨润土的复合触变体系，构建三维网络结构，设计出更适合防腐涂料的弛豫时间。成膜后表面呈现均匀细腻，锌粉/磷铁粉分布致密无针孔，有效增强涂层与钢铁基材的附着力，显著提升地埋及户外钢结构的抗腐蚀性。

注意：钢材表面必须进行Sa2.5级喷砂除锈处理，确保基底洁净度。

04  环氧云铁中间漆方案与效果展示

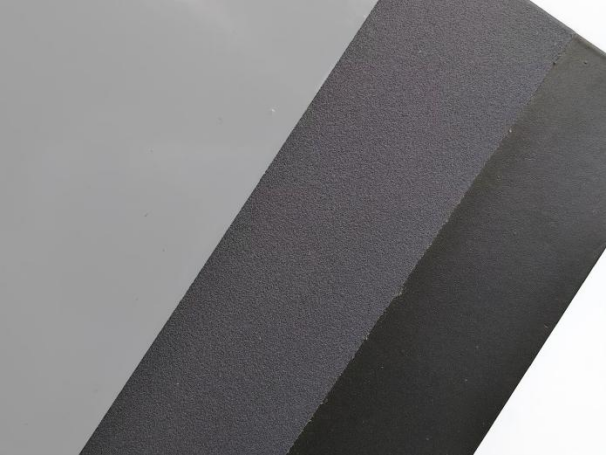

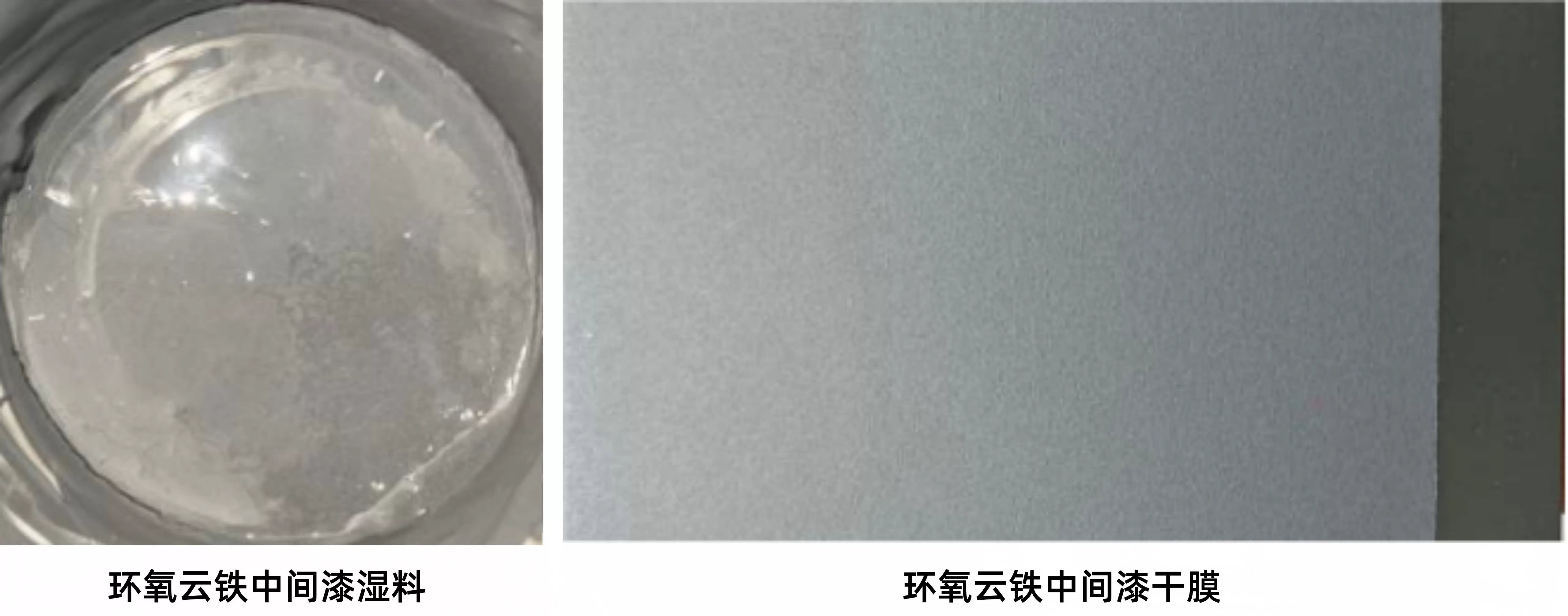

     环氧云铁中间漆作为底漆与面漆的桥梁，通过高含量（≥40%）的片状云母氧化铁形成屏蔽作用，阻碍腐蚀物质的渗入，大幅延长腐蚀介质渗透路径，实现优异防腐效果。实际涂布后表面呈现均匀细腻的灰色哑光质感，漆膜致密且附着力优异，整体涂层系统的抗冲击性与抗压强度强。

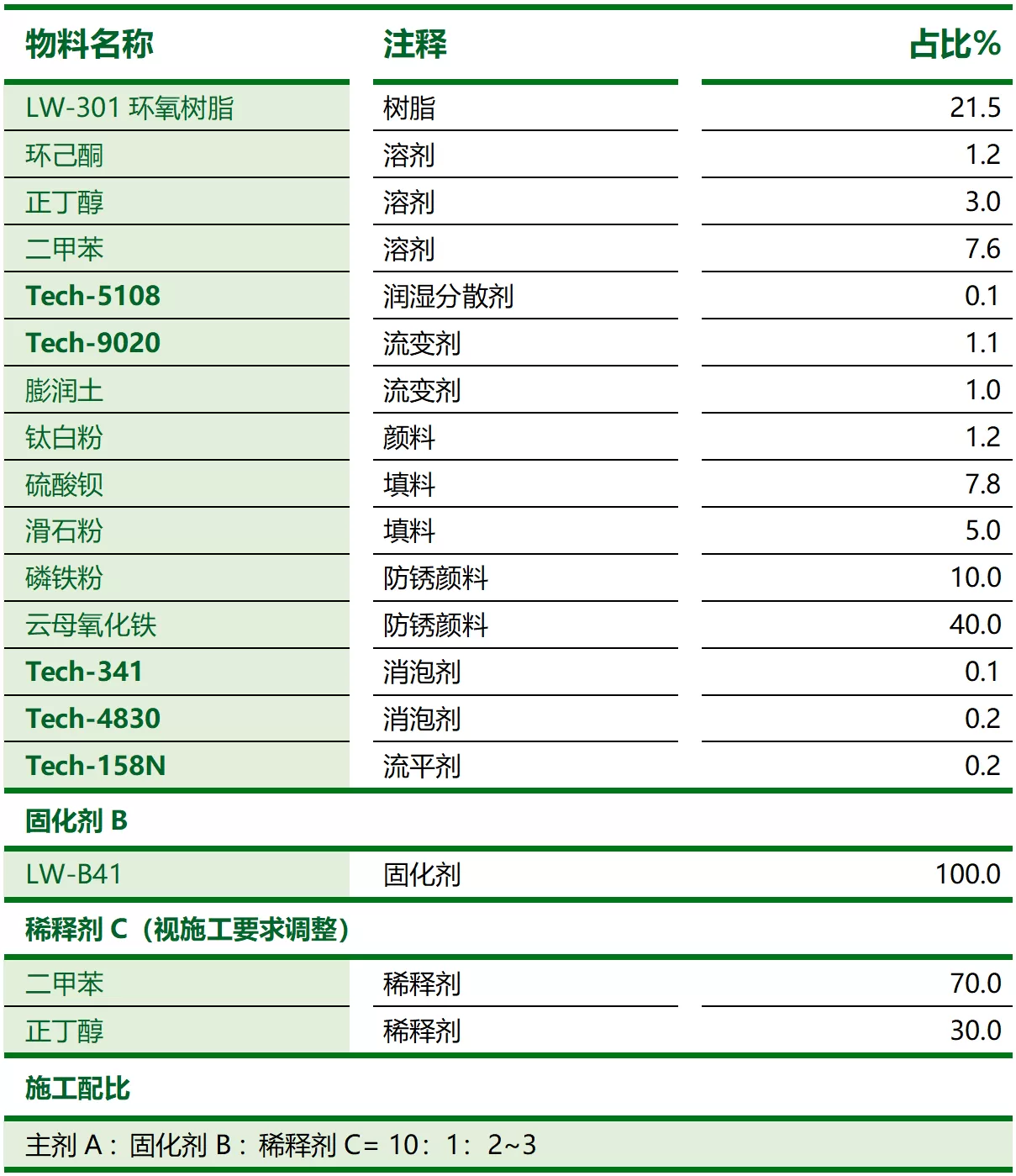

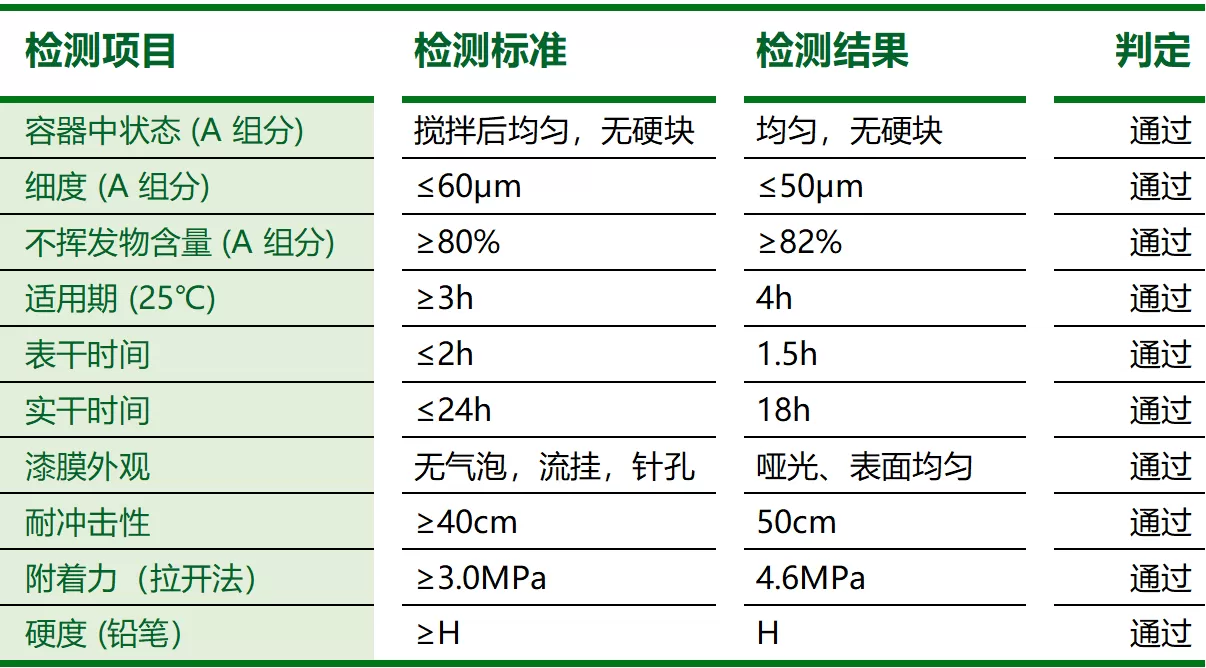

●  环氧云铁中间漆基础配方

05  钢构2K双组份丙烯酸聚氨酯面漆方案

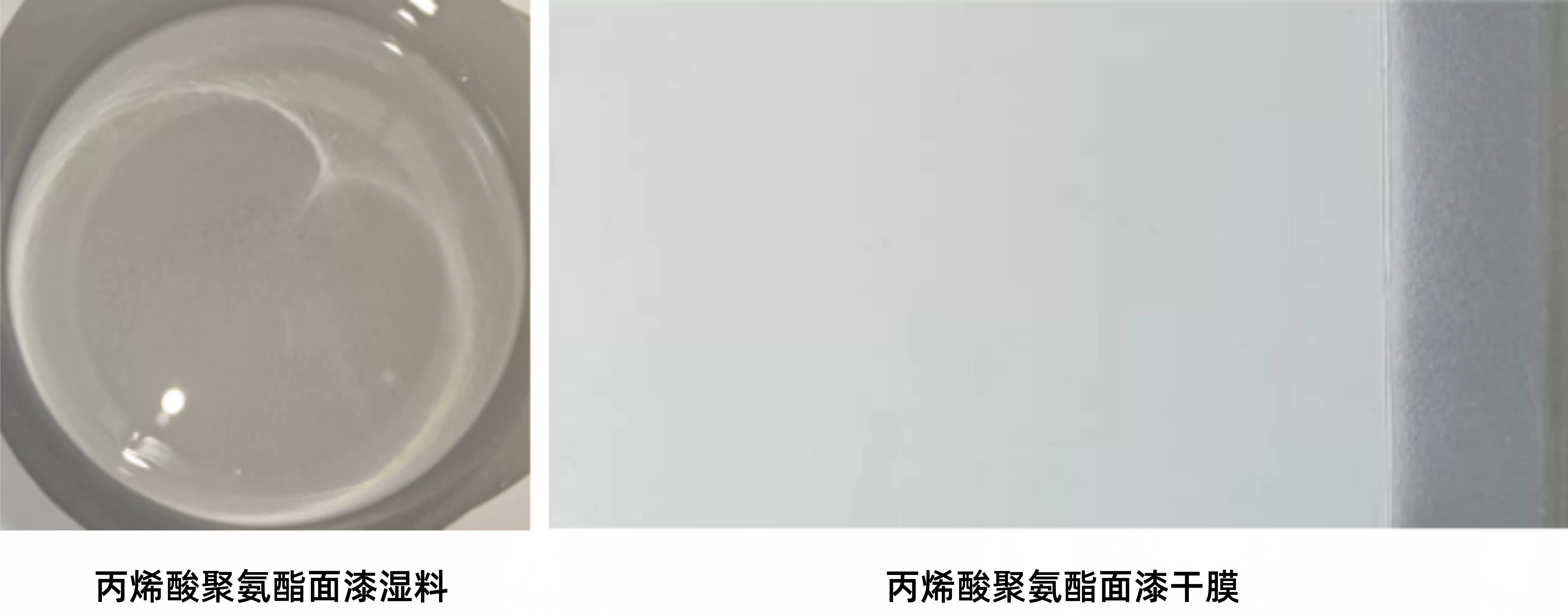

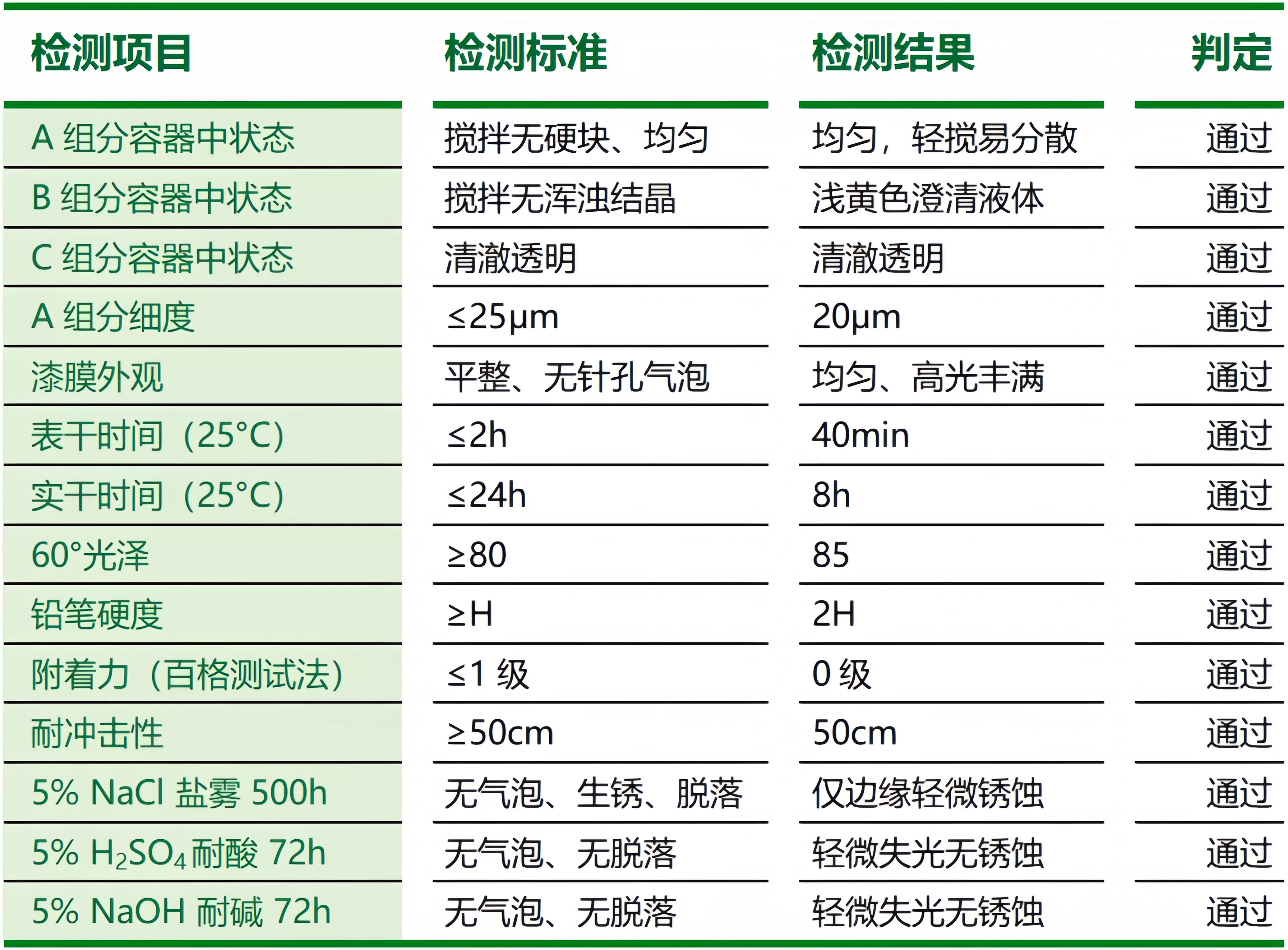

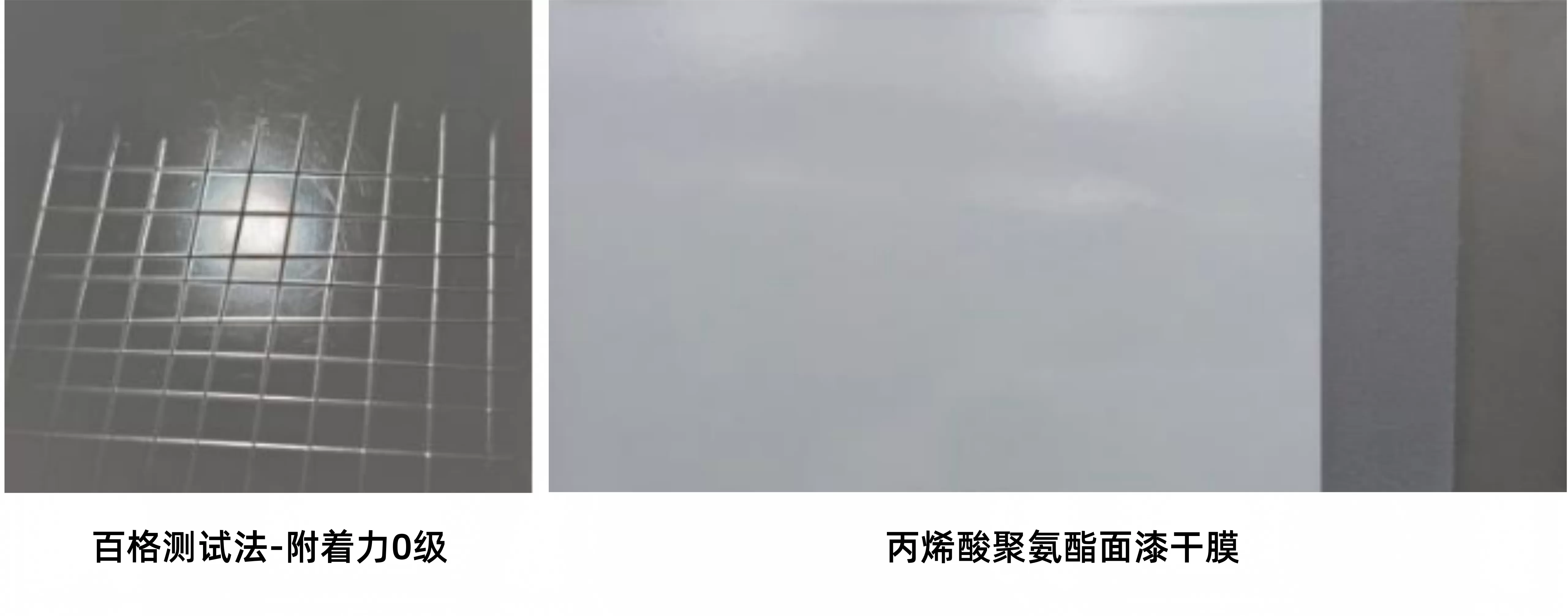

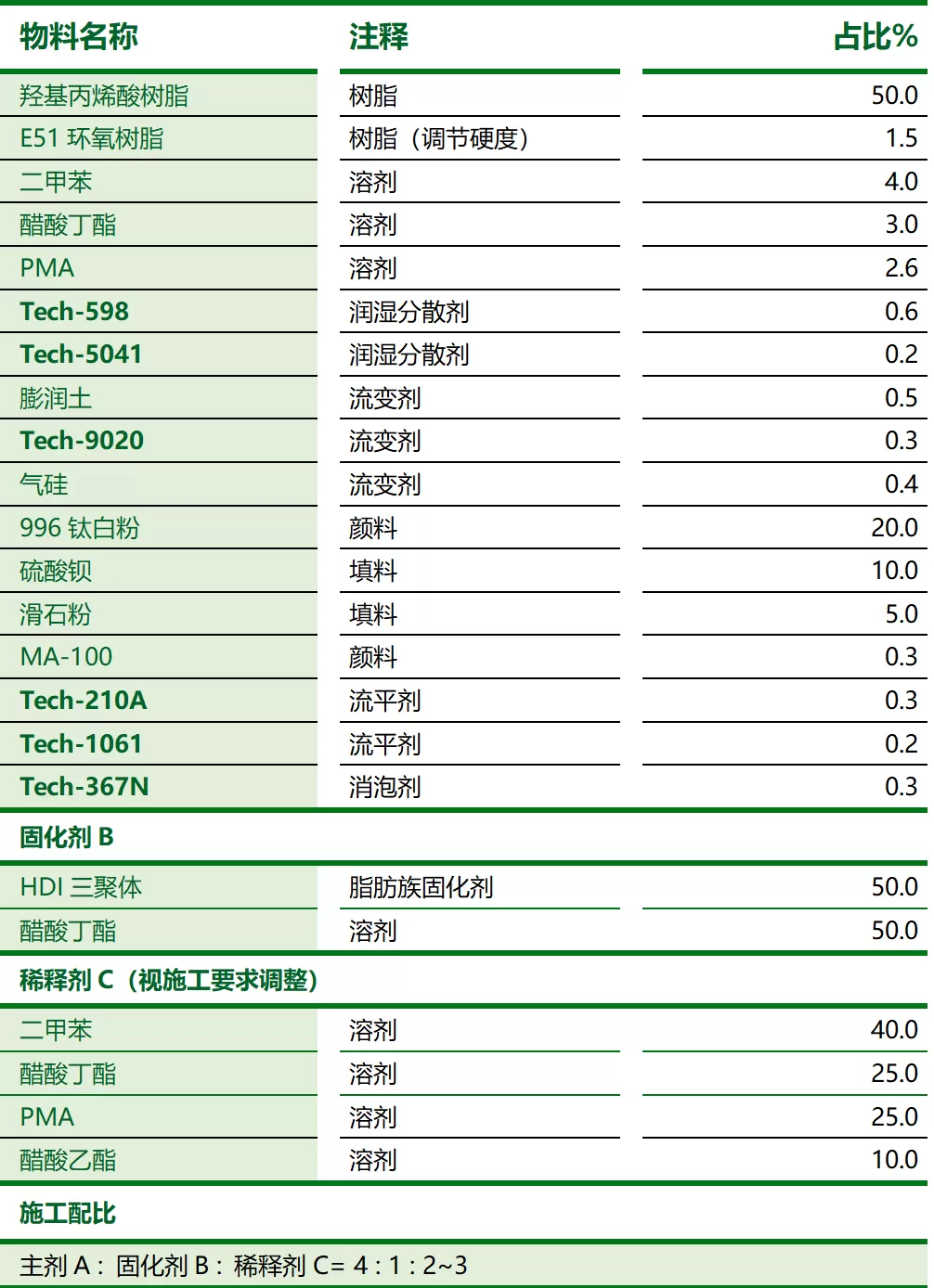

     涂布后表面呈现均匀细腻的中灰色，漆膜光滑丰满、光泽度高，优异的耐化学腐蚀性，500小时盐雾测试下主面无锈蚀，72h耐酸碱性能好，建筑装饰质感与长效防护。

06  总结
     该方案平衡与协同了“环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆”的防腐助剂配套体系。更好的实现底漆阴极保护、中间漆的物理屏蔽、面漆的耐候与装饰性，三层协同构建防腐涂料体系。
