Tech-2550：一款兼具长短波的镜面流平剂
发布时间：2024-07-24 11:38:00
新闻类型： 公司新闻
Tech-2550是上海泰格聚合物技术有限公司新打造的一款融合了有机硅和丙烯酸优点的新型流平剂;基于有机硅和丙烯酸结合起来的新型流平剂。
01 新型助剂

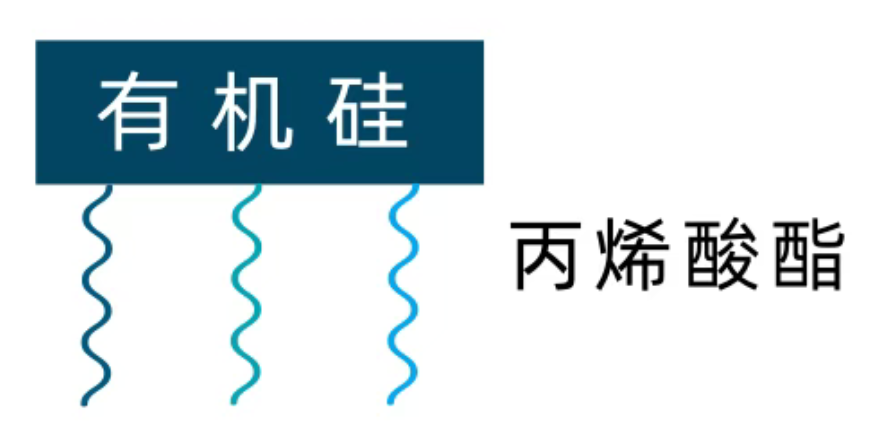

Tech-2550是有机硅和丙烯酸酯的共聚物

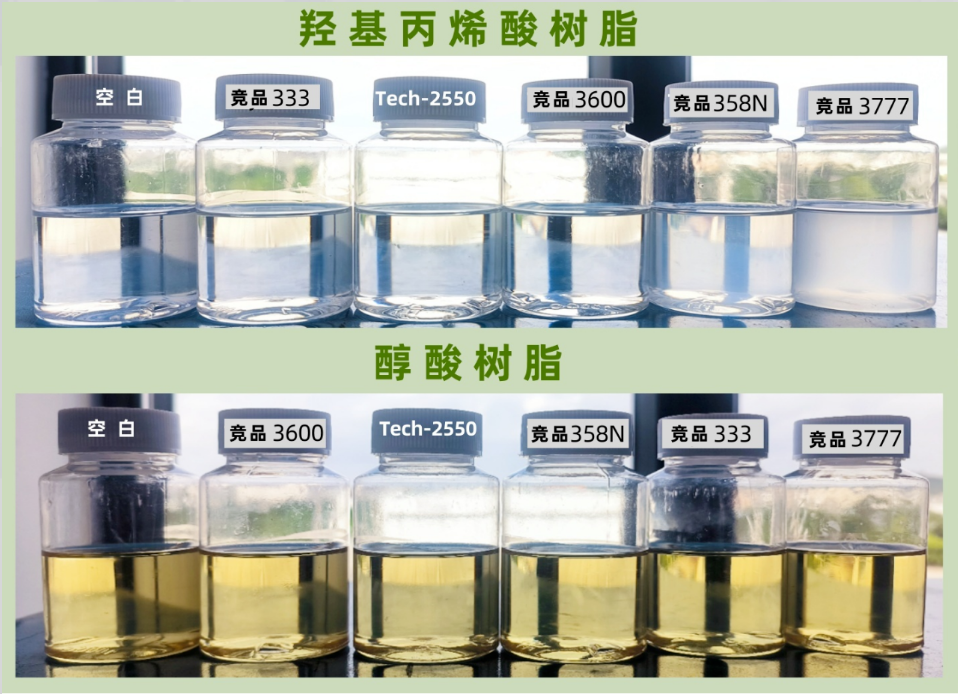

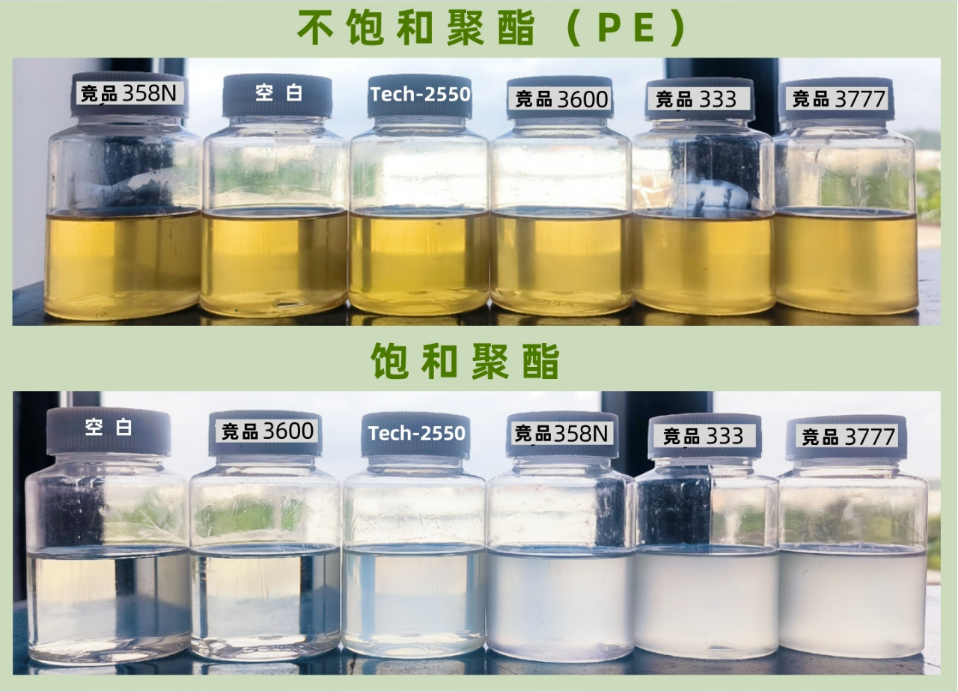

02 良好相容性
,
,
● 助剂用量
按照固含量添加，按100固含来计算为配方的0.2%
● 测试方法

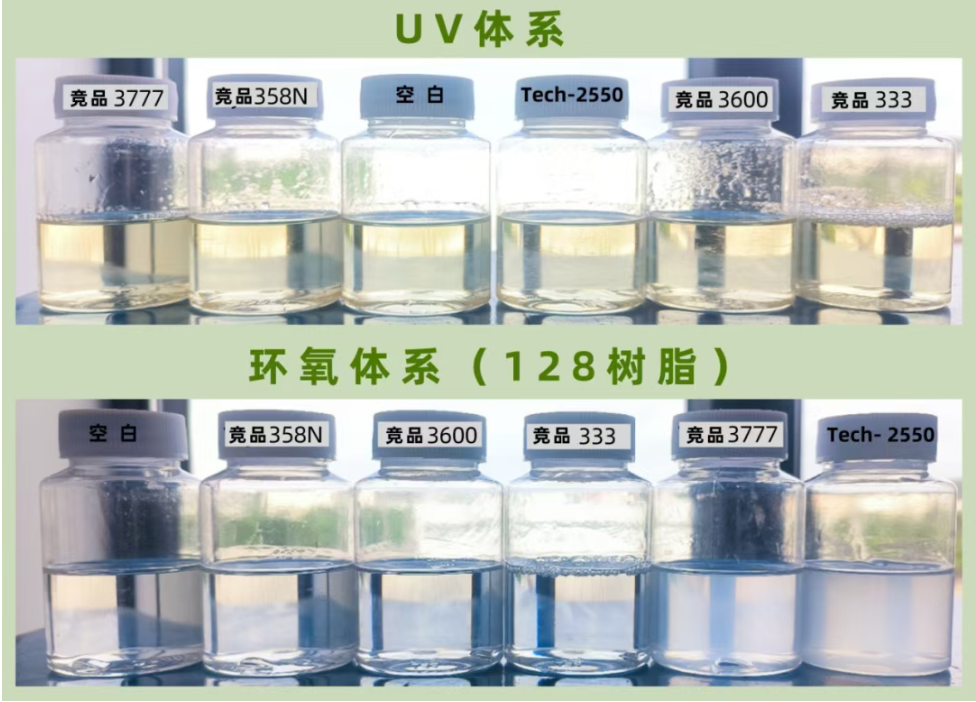

振动机振动20分钟 ，通过测试得知Tech-2550在环氧和饱和聚酯体系中相容性较差，在丙烯酸、UV、醇酸、不饱和聚酯（PE）中相容性极佳。

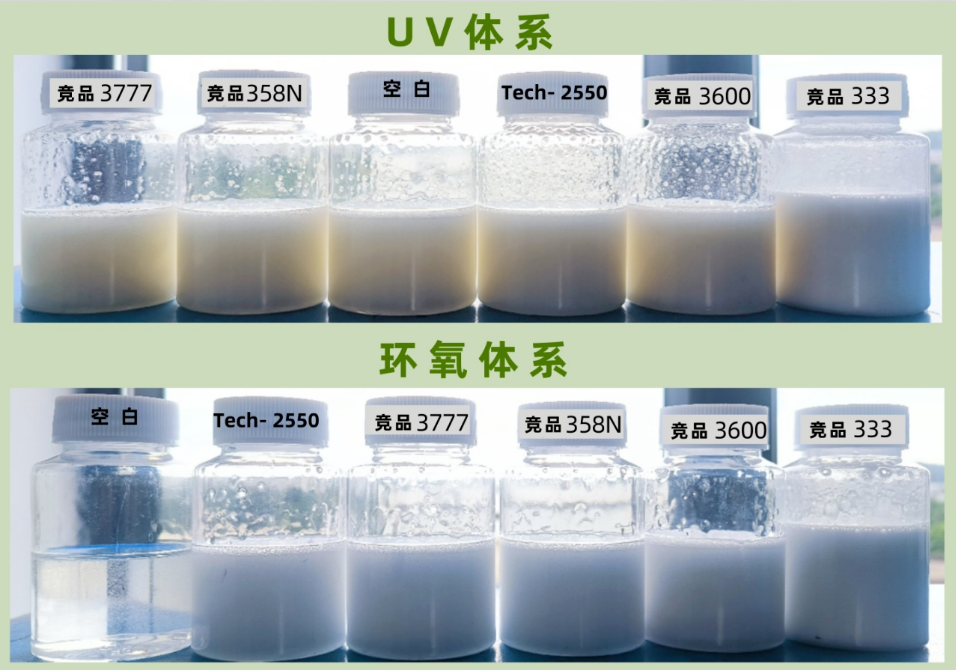

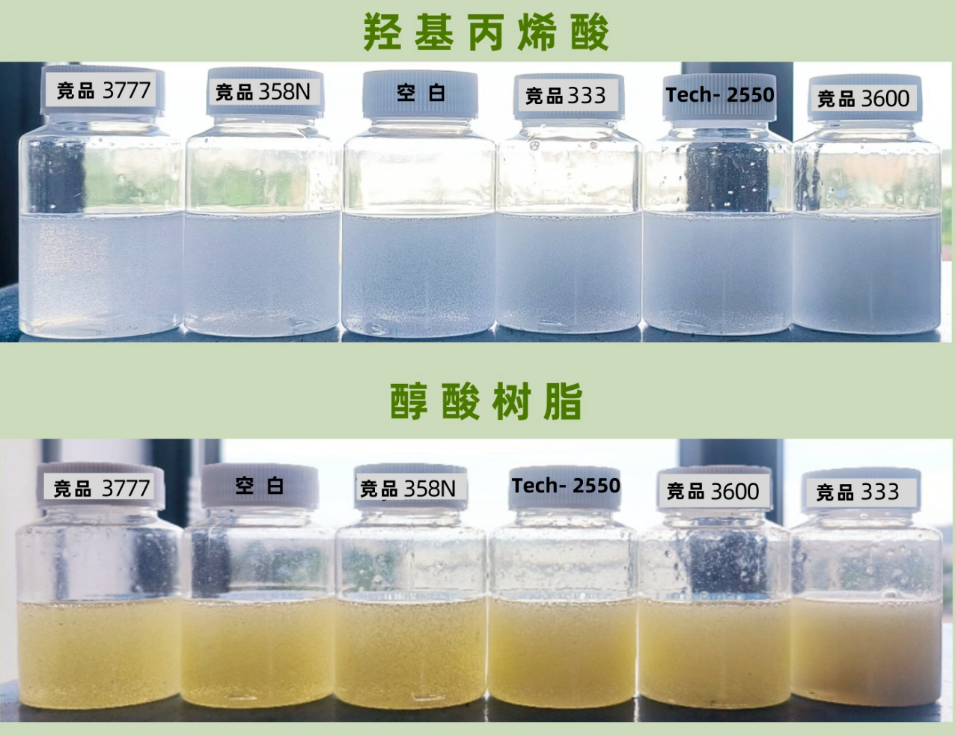

03 低稳泡性
● 助剂用量
按照固含量添加，按100固含来计算为配方的0.15%
● 测试方法

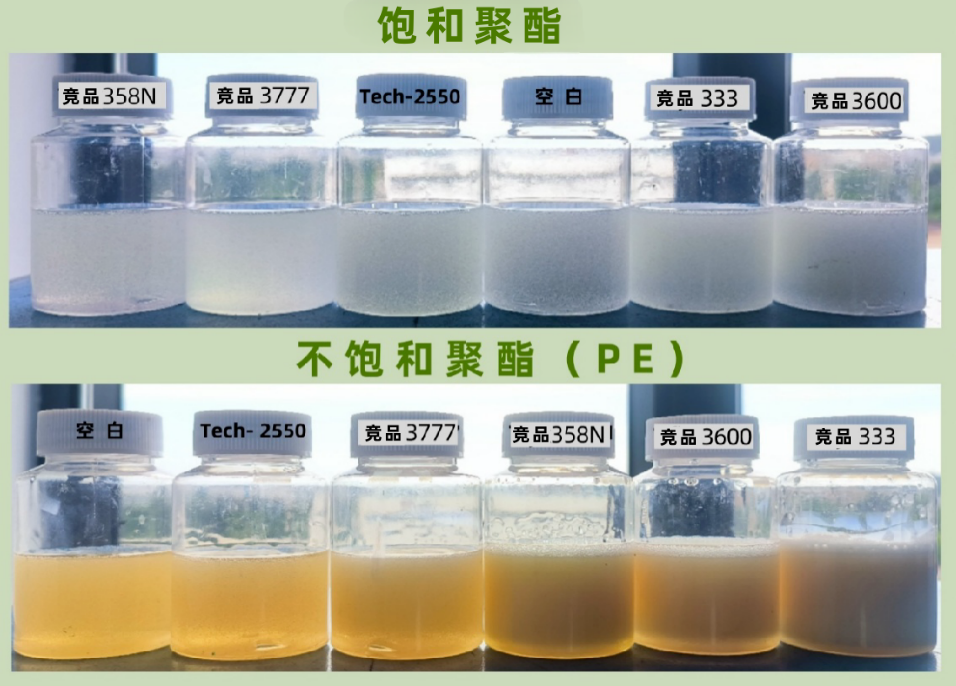

振动机振动20分钟 ，通过上述实验图片得知Tech-2550在羟基丙烯酸、醇酸、饱和聚酯、不饱和聚酯体系中具有低稳泡性，在UV和环氧中较稳泡。

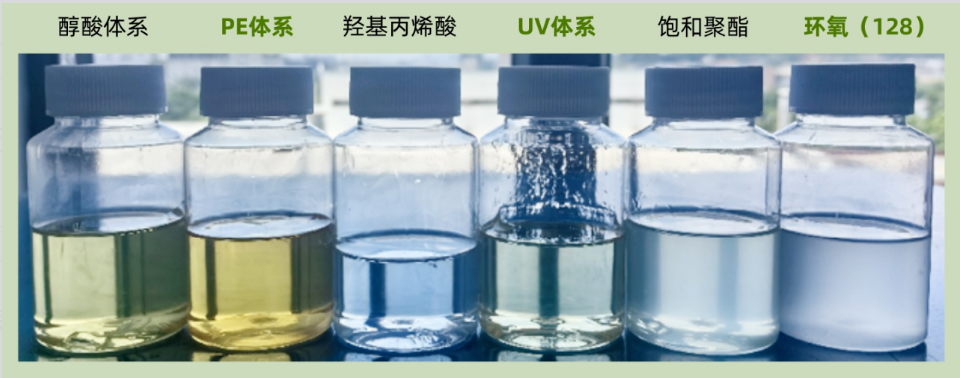

04 热储存性
● 助剂用量
配方的0.3%
● 测试方法
振动机振动20分钟后放入50度烘箱一周， 通过实验得知：含有Tech-2550的涂料热储存一周后相容性和粘度均无变化。
05 快速流平性
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
配方的0.3%
● 测试方法

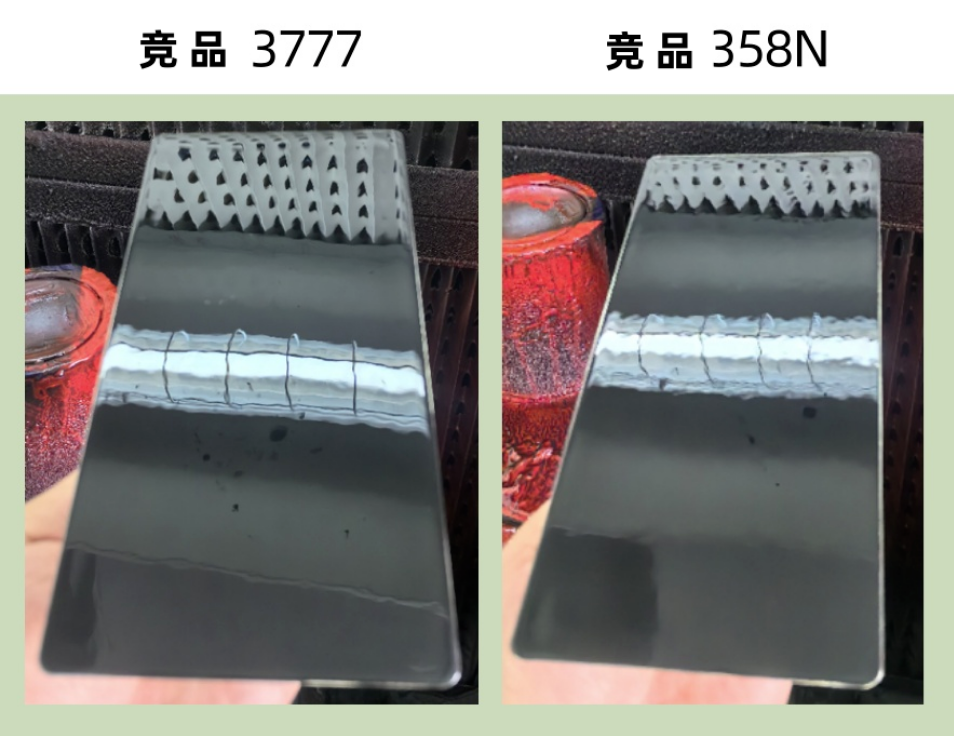

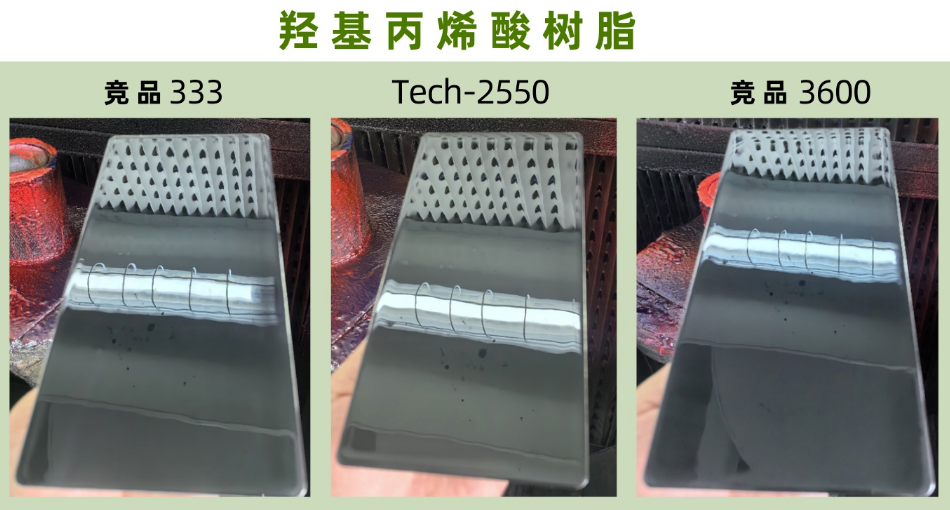

在涂有1K黑底的底材上手工喷涂， 通过上实验图片观察日光灯的倒影形状可以得到竞品358N和竞品3777的初流平较慢，竞品333和Tech-2550流平速度较快且无明显差异，竞品3600初流平速度次之。

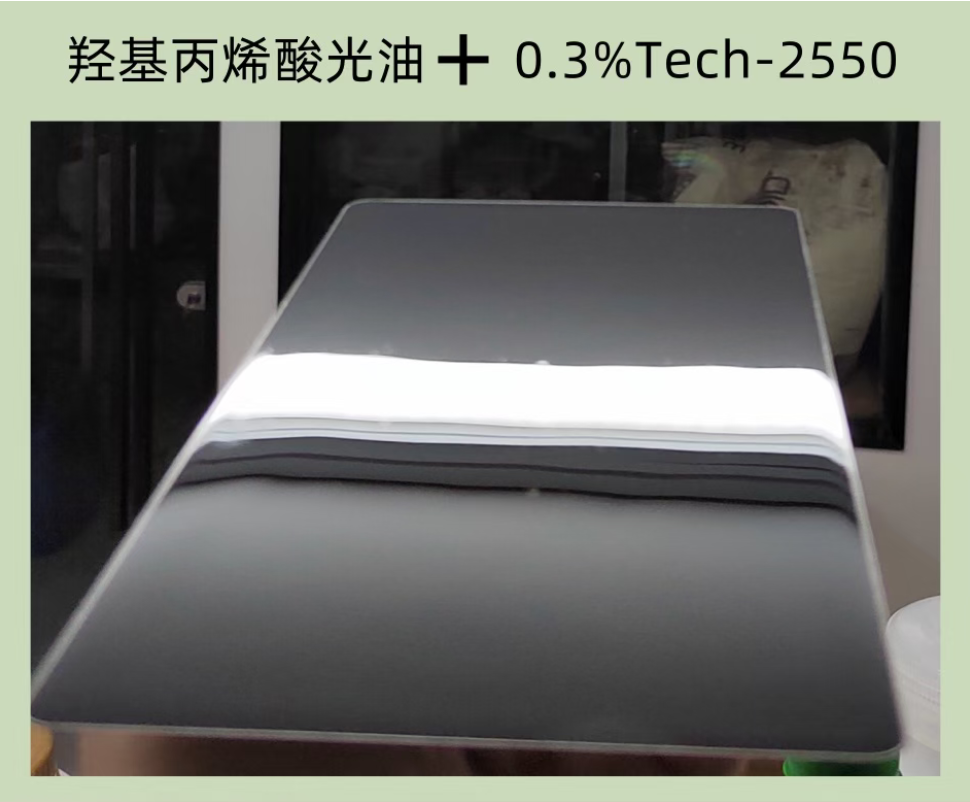

06 优异流平性
在实际应用中，为了达到最佳的镜面效果，经常推荐使用非硅流平剂和聚硅氧烷共用，可得到最佳的流平性。现有有机硅改性丙烯酸酯流平剂，可以单独使用能同时达到短波流平和长波流平的效果。
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
配方的0.3%
● 测试方法
在涂有1K黑底的底材上手工喷涂
● 干燥条件
常温环境下自干24小时

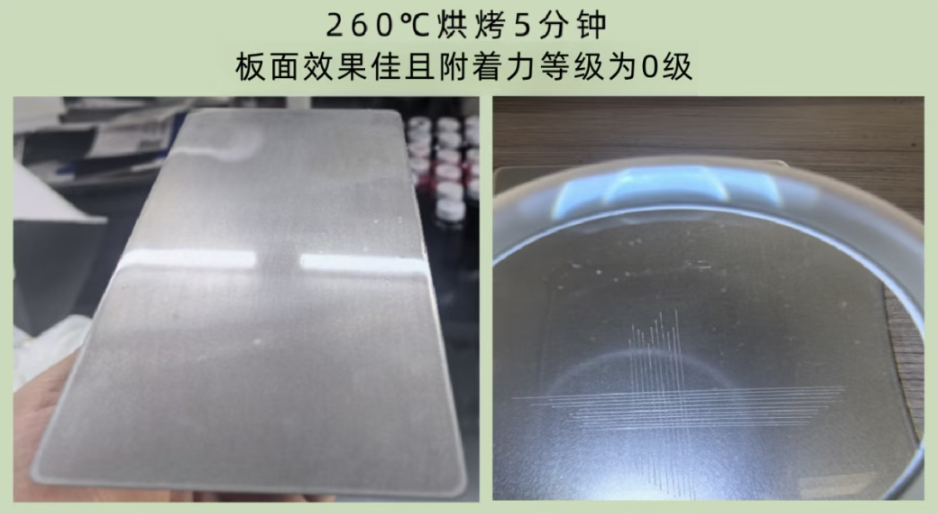

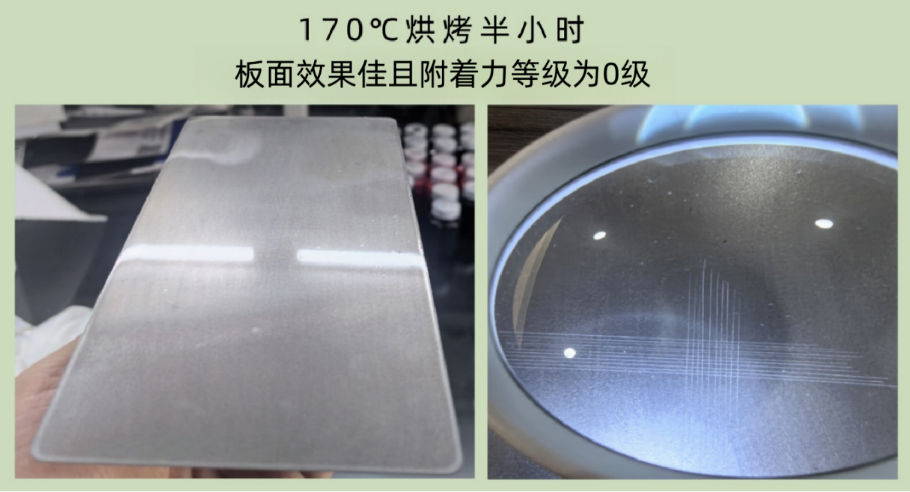

07 重涂性和附着力
● 测试体系
基于饱和聚酯+氨基烤漆体系
● 助剂用量
配方的0.3%

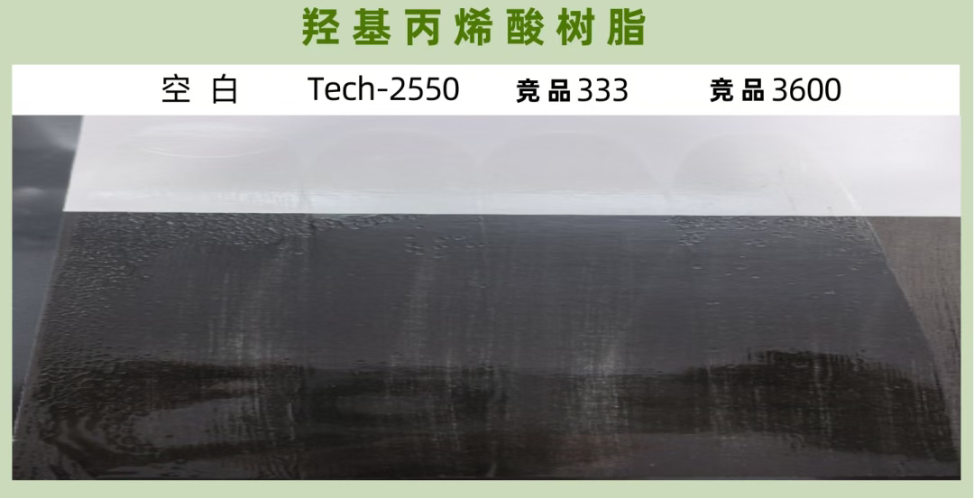

08 防缩孔性
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
按照固含量添加，按100固含来计算为配方的0.25%
● 测试方法
在有抗油剂的底材上刮涂清漆， 从上述图片可以看出没有加流平剂的清漆缩孔严重，竞品333有机硅流平剂的抗缩孔能力最佳，Tech- 2550的抗缩孔能力次之，比竞品3600稍好一些。
01 新型助剂
Tech-2550是有机硅和丙烯酸酯的共聚物
02 良好相容性
,,● 助剂用量
按照固含量添加，按100固含来计算为配方的0.2%
● 测试方法
振动机振动20分钟 ，通过测试得知Tech-2550在环氧和饱和聚酯体系中相容性较差，在丙烯酸、UV、醇酸、不饱和聚酯（PE）中相容性极佳。
03 低稳泡性
● 助剂用量
按照固含量添加，按100固含来计算为配方的0.15%
● 测试方法
振动机振动20分钟 ，通过上述实验图片得知Tech-2550在羟基丙烯酸、醇酸、饱和聚酯、不饱和聚酯体系中具有低稳泡性，在UV和环氧中较稳泡。
04 热储存性
● 助剂用量
配方的0.3%
● 测试方法
振动机振动20分钟后放入50度烘箱一周， 通过实验得知：含有Tech-2550的涂料热储存一周后相容性和粘度均无变化。
05 快速流平性
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
配方的0.3%
● 测试方法
在涂有1K黑底的底材上手工喷涂， 通过上实验图片观察日光灯的倒影形状可以得到竞品358N和竞品3777的初流平较慢，竞品333和Tech-2550流平速度较快且无明显差异，竞品3600初流平速度次之。
06 优异流平性
在实际应用中，为了达到最佳的镜面效果，经常推荐使用非硅流平剂和聚硅氧烷共用，可得到最佳的流平性。现有有机硅改性丙烯酸酯流平剂，可以单独使用能同时达到短波流平和长波流平的效果。
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
配方的0.3%
● 测试方法
在涂有1K黑底的底材上手工喷涂
● 干燥条件
常温环境下自干24小时
07 重涂性和附着力
基于饱和聚酯+氨基烤漆体系
● 助剂用量
配方的0.3%
08 防缩孔性
● 测试体系
基于羟基丙烯酸 双组分汽车修补清漆
● 助剂用量
按照固含量添加，按100固含来计算为配方的0.25%
● 测试方法
在有抗油剂的底材上刮涂清漆， 从上述图片可以看出没有加流平剂的清漆缩孔严重，竞品333有机硅流平剂的抗缩孔能力最佳，Tech- 2550的抗缩孔能力次之，比竞品3600稍好一些。
返回列表
