水性透明氧化铁浆料以其环保性、功能性（紫外线防护、耐候）及美学价值被市场所认同。随着全球绿色法规趋严（如欧盟REACH）及高端制造需求增长，新产品Tech-6752的出现，为透明氧化铁浆料的制备提供一种新选择。
一、关于透明氧化铁
01.为什么是透明的？
透明氧化铁（Transparent Iron Oxide）是一类纳米级无机粉体，用于颜料着色方向常见的有α-Fe₂O₃（铁红）和α-Fe₂O₃·H₂O（铁黄），粒径通常在10–100 nm，远小于可见光波长380–760 nm，因此对光无散射作用，呈现高透明度。常见如：透明铁黄P.Y.42、透明铁红P.R.101等。
02.合成工艺与形态
以透明氧化铁红（α-Fe₂O₃）为例子，为实现高透明度，需将粒径控制在纳米级，此时光的绕射效应增强。现有生产工艺中：

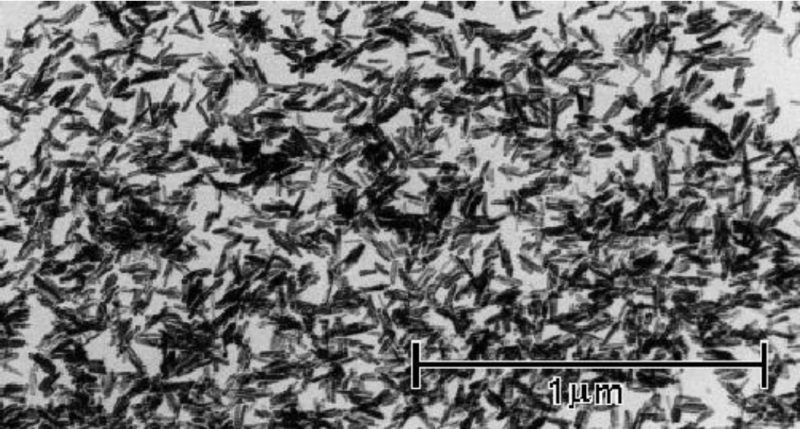

*电镜：P.R. 101 Sicotrans Red L 2817针状形态

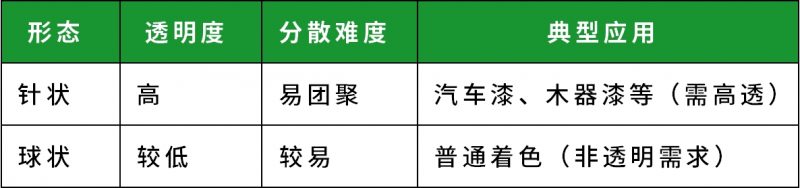

倾向于生成针状或纺锤形颗粒。针状结构的优势在于高长径比可提升涂层中的有序排列，增强透光性，适用于金属闪光漆等高端场景。
产生球状颗粒，常用于普通透明氧化铁红中，想要达到透明，需更小粒径（<50nm）补偿，技术难度很高，实际生产中，球状透明氧化铁红占比低。
二、浆料为什么难制备？
透明氧化铁（包括铁红、铁黄等）因其纳米级粒径（约100nm）、高透明度和卓越的耐候性，成为高端水性木器漆、汽车金属漆及工业涂料的理想着色材料。然而，其高比表面积和表面能也带来巨大技术痛点：
1.分散稳定性差
纳米粒子因高表面能会自发团聚，形成絮凝。透明氧化铁颜料具有高比表面积（80–100 m²/g），想要对颜料完全且稳定的包裹十分困难。热力学上，团聚是降低表面能的必然趋势，而动力学稳定性需依赖超分散剂强行维持。

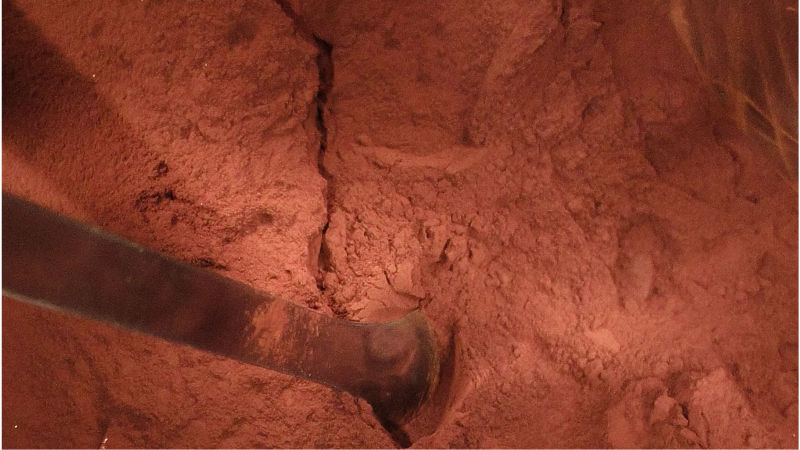

透明氧化铁红颜料
2.粘度控制难
颜料含量>20%时，分散体系粘度呈指数级上升。这是因为纳米粒子间距缩小，形成“类凝胶网络结构”，游离分散剂分子缠绕增稠，研磨剪切热又加剧粒子布朗运动，促进团聚。

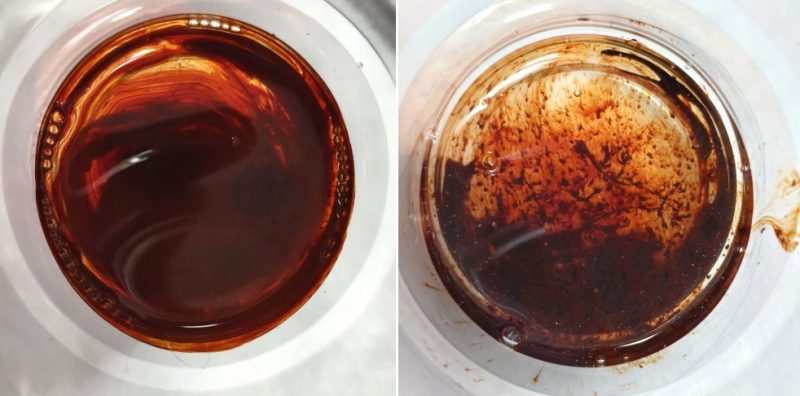

透明氧化铁红色浆分散性（左正常 右出现胶化）
3.着色力与透明度平衡
以透明氧化铁红颜料浆为例，其透明度依赖透明氧化铁颜料粒径D50<½可见光波长（即约<200 nm），一旦颜料团聚体尺寸＞200 nm，光散射会增强，涂层雾度（Haze）上升。
粒径不是越低越好，＜50nm粒径的颜料粒子在带来高透明度的同时，也造成低的着色力。这是因为比表面积激增导致表面原子占比过高，反而削弱对可见光的吸收效率。研究发现，透明氧化铁红浆料粒径建议在90–220nm之间，同时满足高透明度和高着色力，但这对超分散剂分子量分布（PDI）有着很高的要求。
可见光波长以上的粒径，透明度与着色力正相关
4.复配银浆难题
在香槟金浆料的制备中，其中片状银粉对全波段可见光反射率＞95%，形成强镜面反射，掩盖铁系颜料的吸收-反射光谱。也可能出现静置后银微粒上浮氧化铁颜料下沉，或者分散剂相互竞争吸附的情况，这对干燥过程中分散剂动态平衡提出挑战，复杂程度较高。
三. Tech-6752新选择
Tech-6752 属于含有多个亲颜料基团的高分子型超分散剂，对无机颜料有非常好的降粘效果，以及鲜艳效果。该产品具有高光泽度和低泡性，着色力强，适合在水性体系中分散各种无机颜料。特别适用于水性无树脂透明氧化铁颜料色浆。
1.基础配方

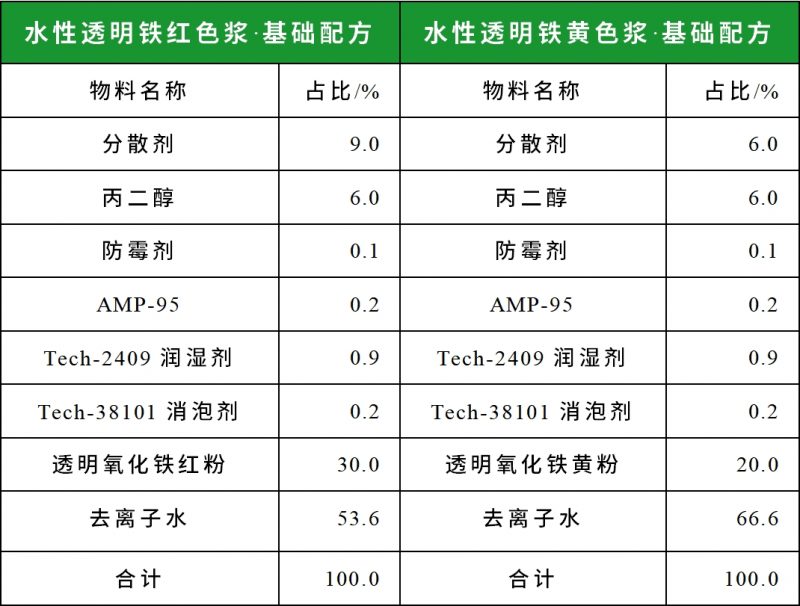

我们选用比表面积（Specific surface）在80-85 m²/g的水性透明氧化铁颜料（针状），分散剂添加量为颜料量的15%（有效份），20-30%高颜料浓缩浆同工艺下测试，基础配方如下：
2.性能对比
我们选用同类型分散剂性能对比，测试条件：选用锆珠研磨介质，震荡机研磨6h，色浆过滤后，配漆水性羟丙光油：色浆=10:1刮板（RDS18#线棒约41.1um湿膜），对比分散氧化铁红/铁黄性能差异。

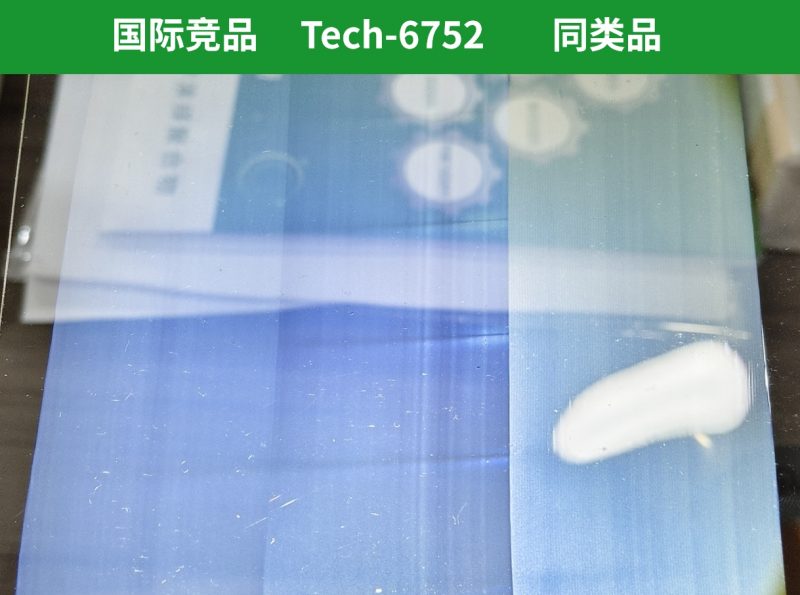

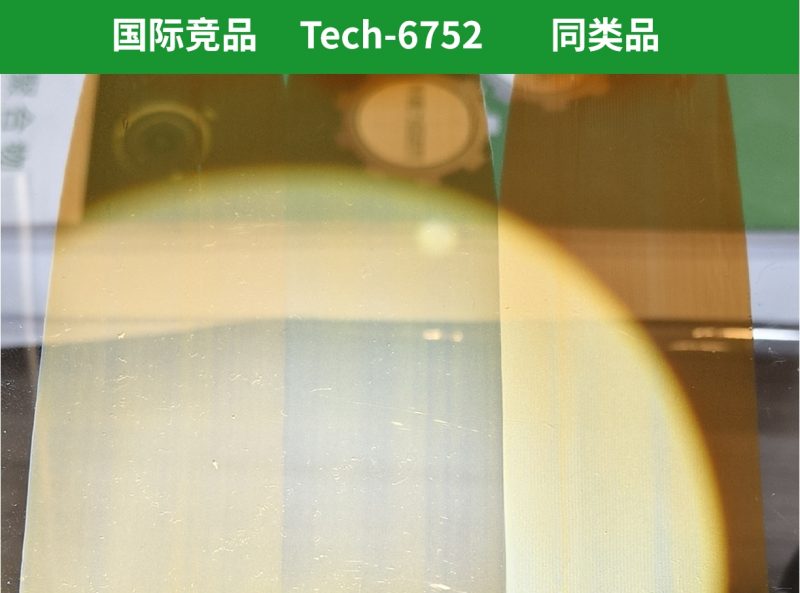

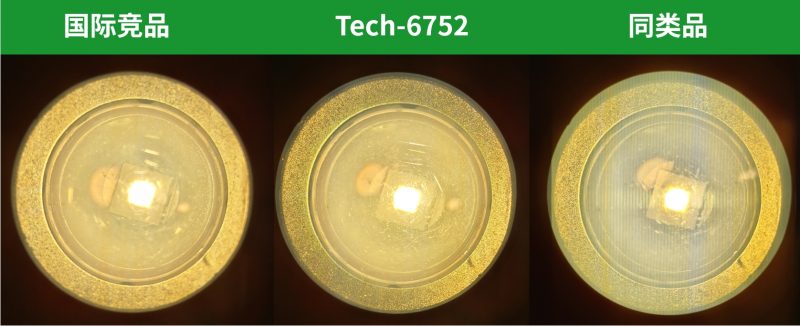

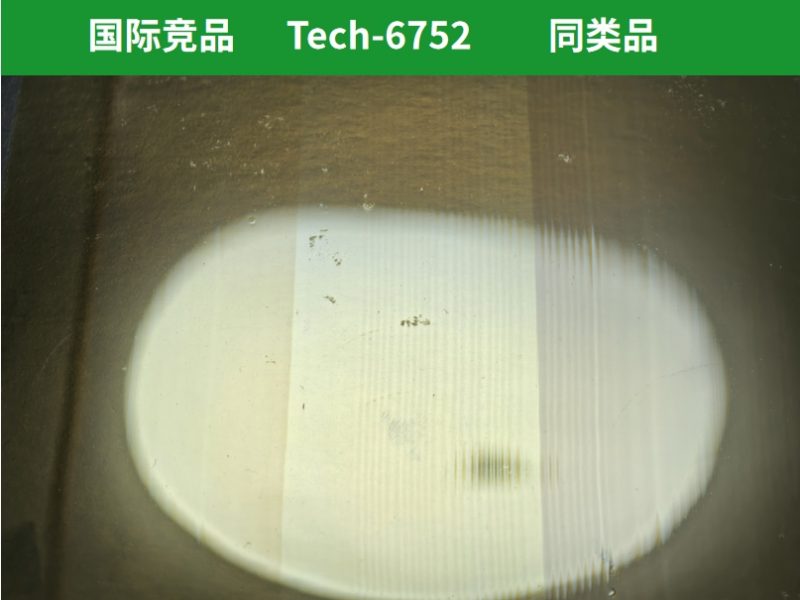

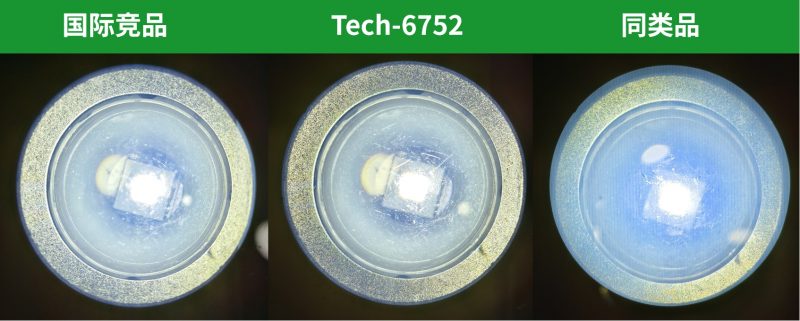

1）透光性：强光下透射对比减光程度
透光性： Tech-6752 ≈ 国际竞品 > 同类品

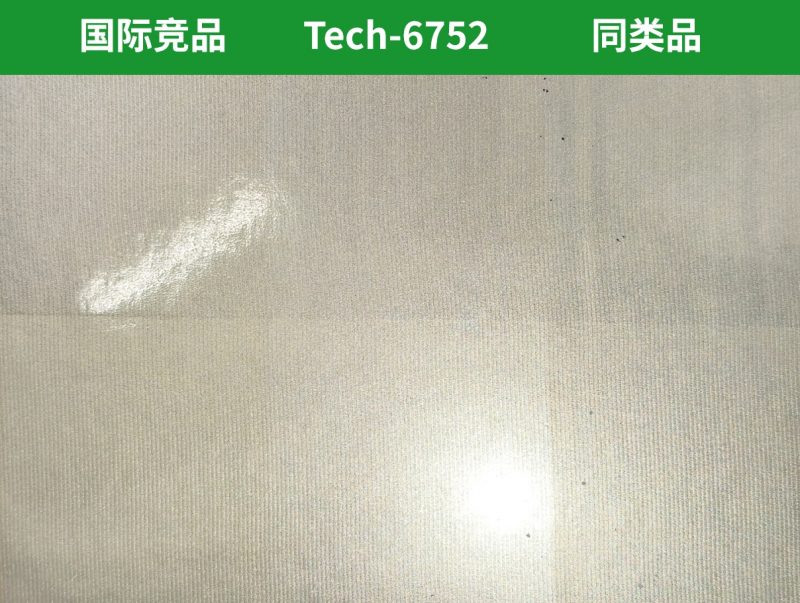

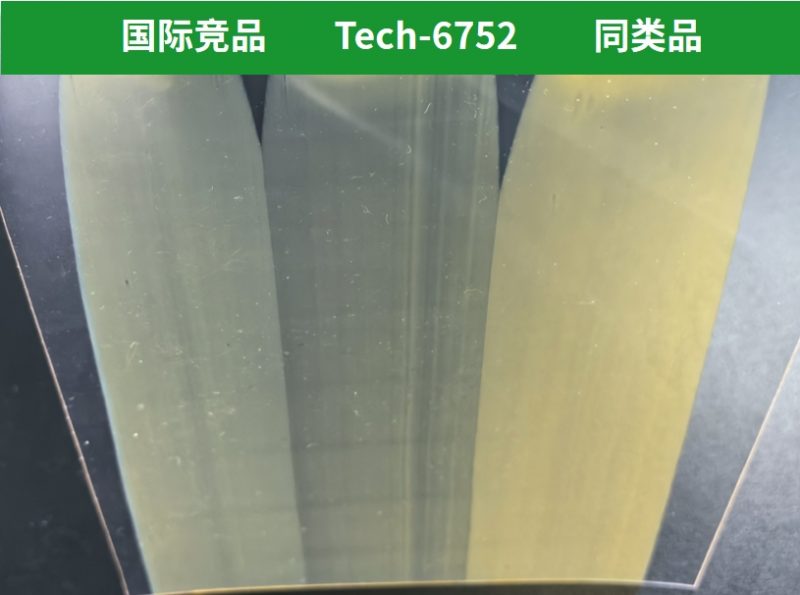

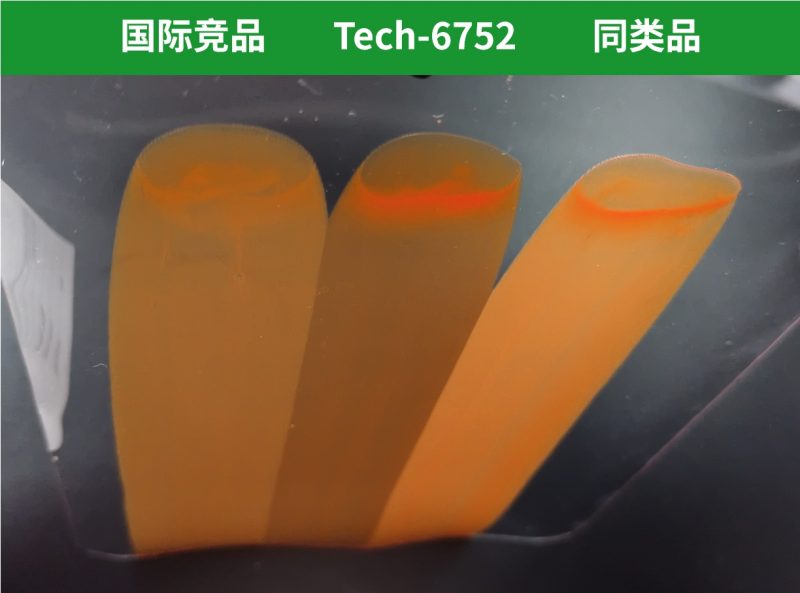

2）雾度：强光和自然光线下的散射程度，Tech-6752均佳

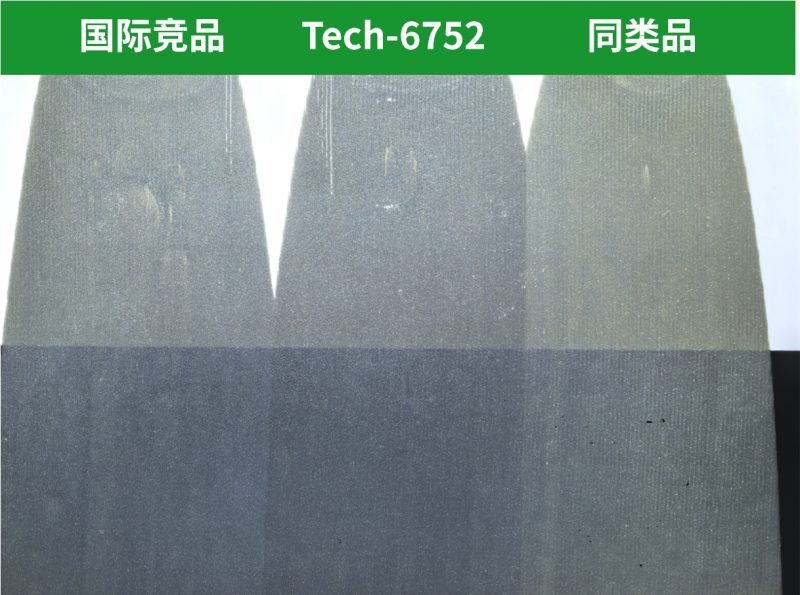

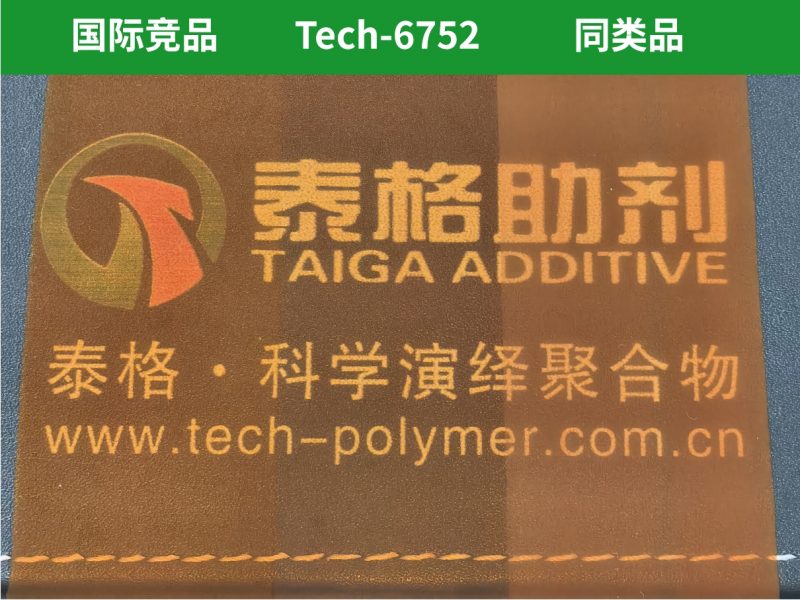

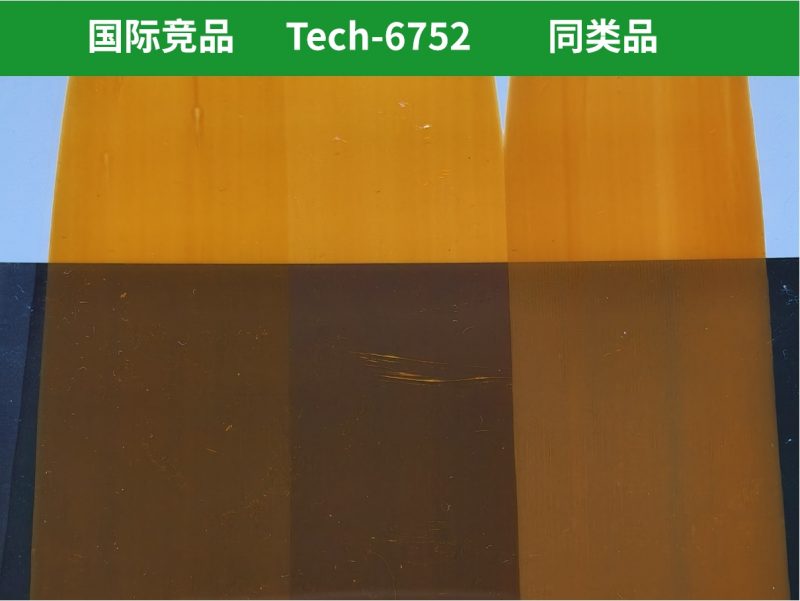

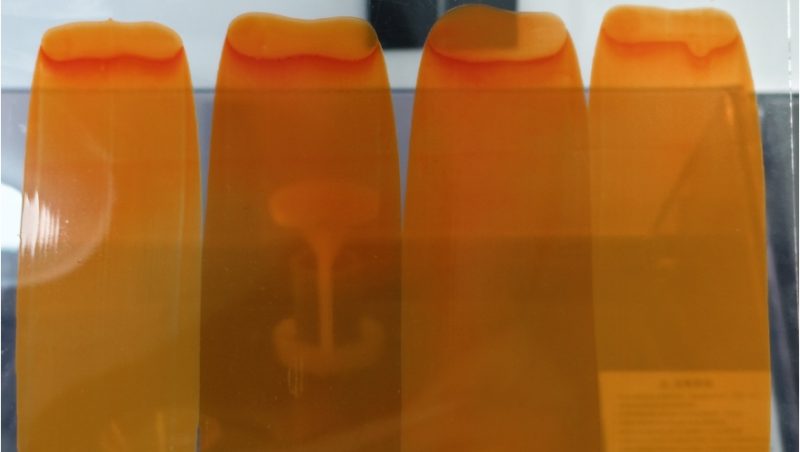

3）清晰度：透底程度及文字清晰度

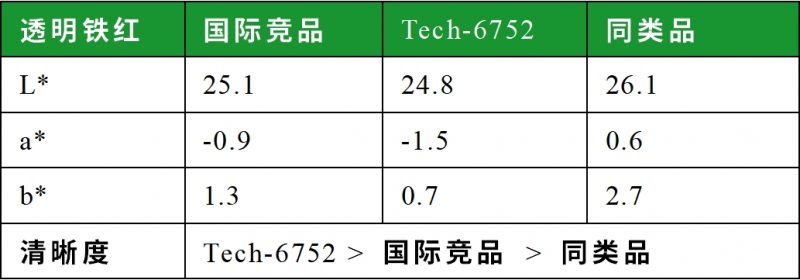

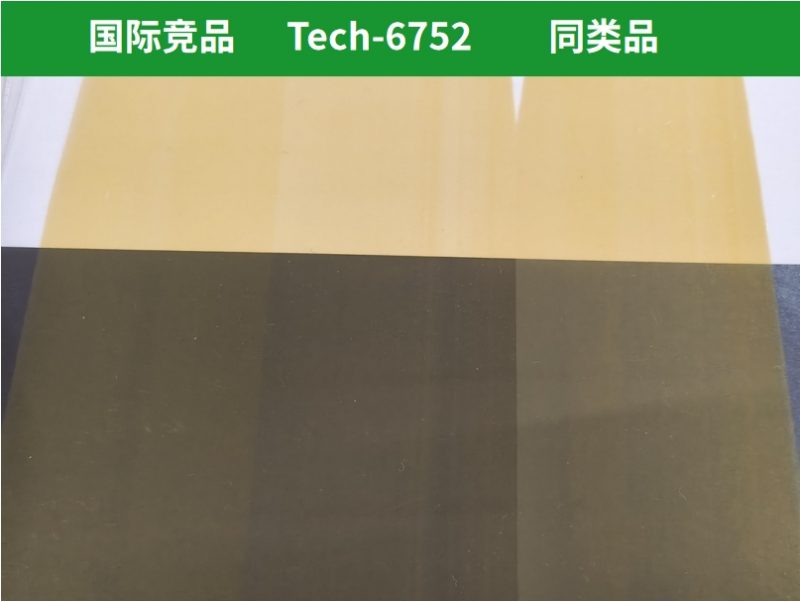

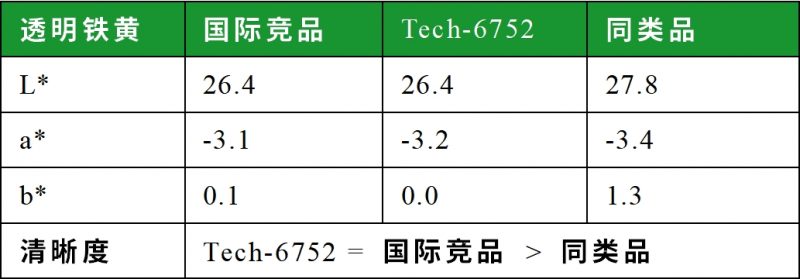

使用DATACOLOR读色器ColorReaderPRO来测定黑卡部分的L*值，一般来说L*值越低，表明涂膜的透明度越好，清晰度越高｡

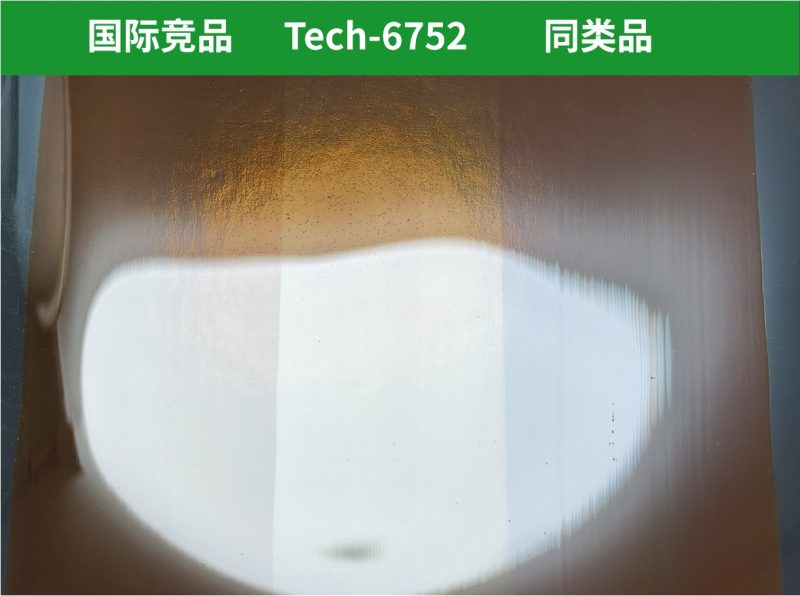

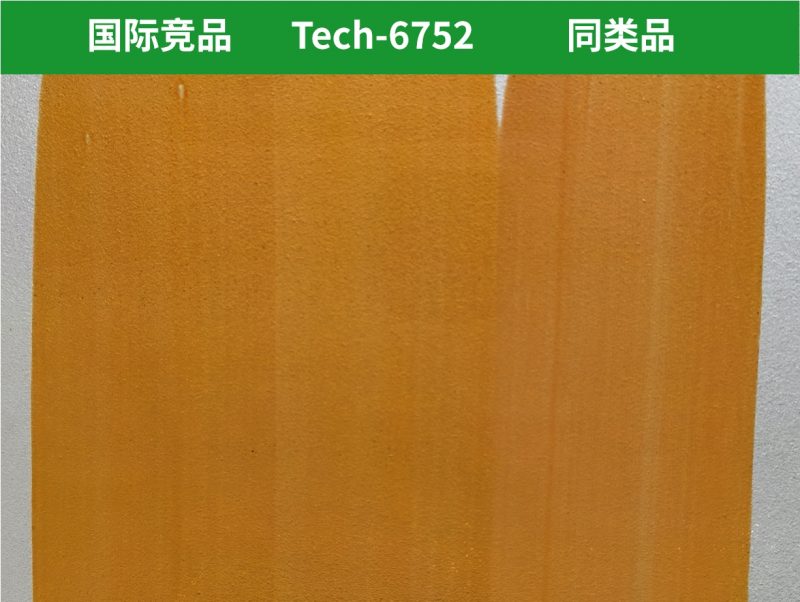

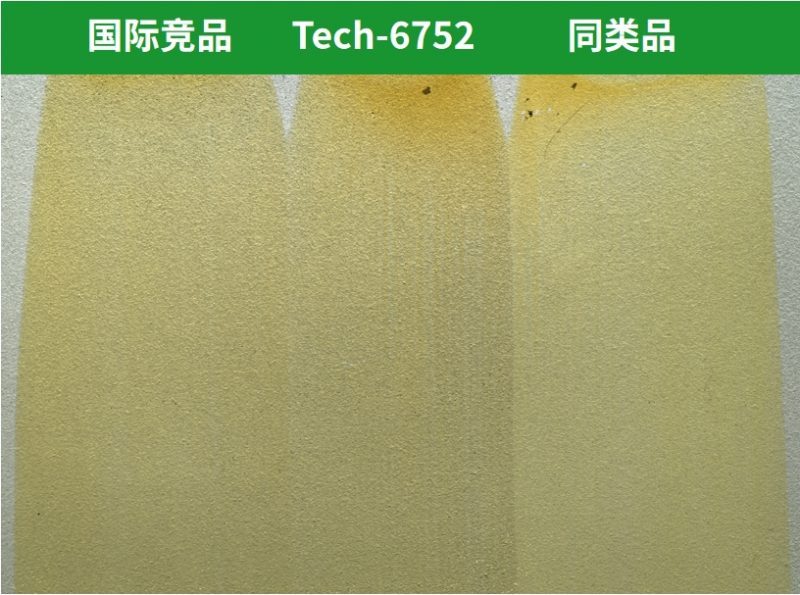

4）显色性：均光板/强光反射的显示效果
同类品出现明显偏色。因同研磨工艺下解絮凝程度不同，而Tech-6752研磨效率较优。
透明氧化铁红（α-Fe₂O₃）的粒径与其颜色表现具有相关性，一般来说粒径越小，颜色越偏向蓝绿相，透明氧化铁黄同理。这一现象源于光学原理与材料特性的相互作用，光散射与吸收的平衡：
3.复配银浆

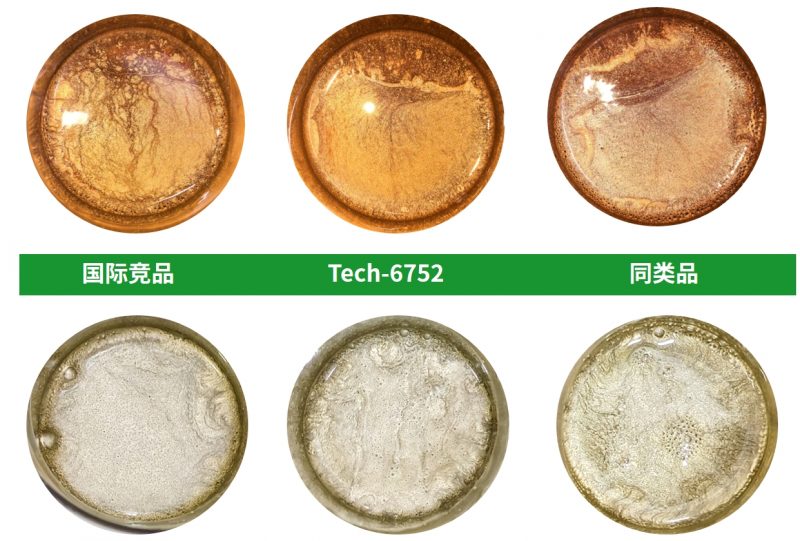

与水性银浆搅拌均匀后浆料状态，Tech-6752不易起泡，长时间储存不分层，金属感强，光泽度高。

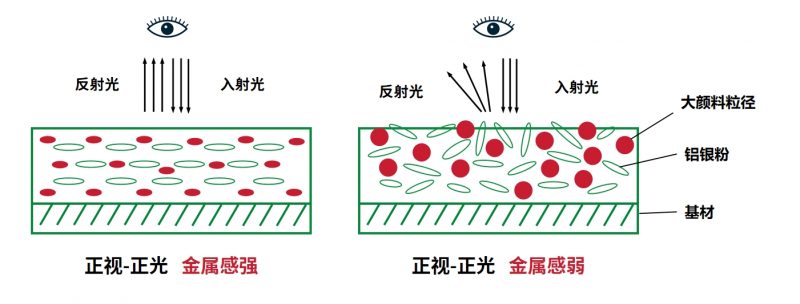

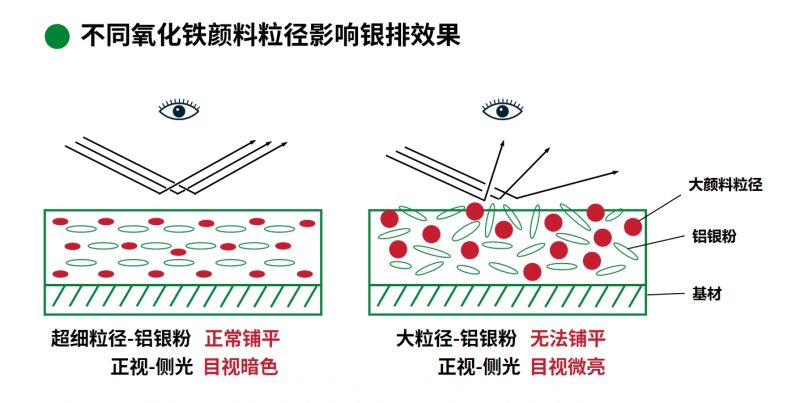

正视–侧光下状态

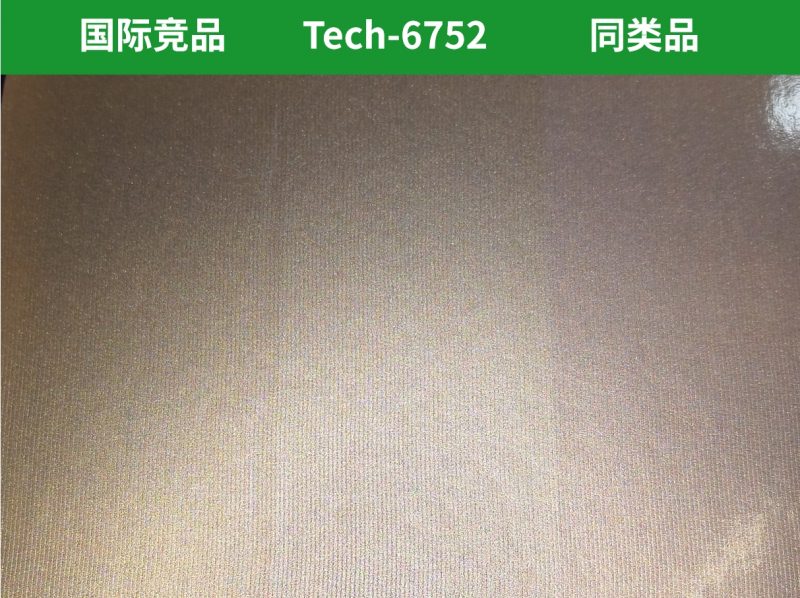

正视-正光：Tech-6752金属感佳

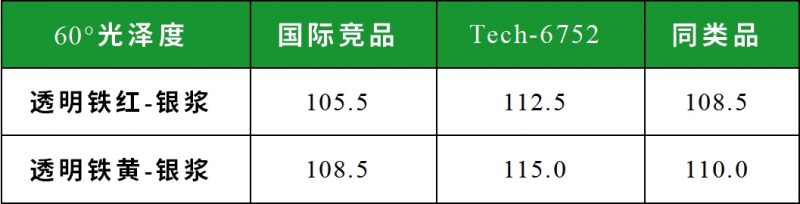

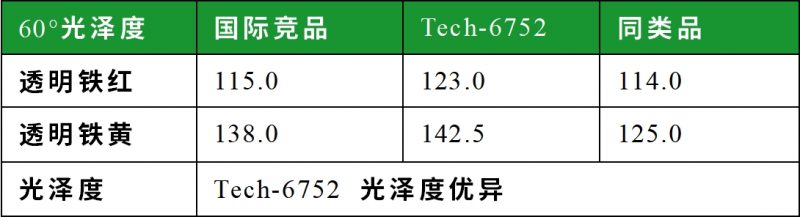

光泽度：Tech-6752光泽度佳

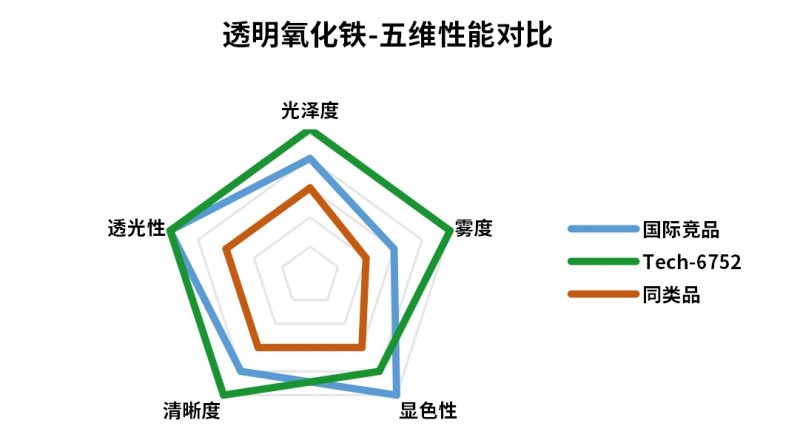

四、总结
Tech-6752超透氧化铁浆的非凡体验，带来更好的透明度、清晰度和光泽度，以及非凡的金属感。未来泰格助剂将聚焦突破更多纳米氧化物的分散和稳定，为高端环保浆料赋能。
